C (x2)

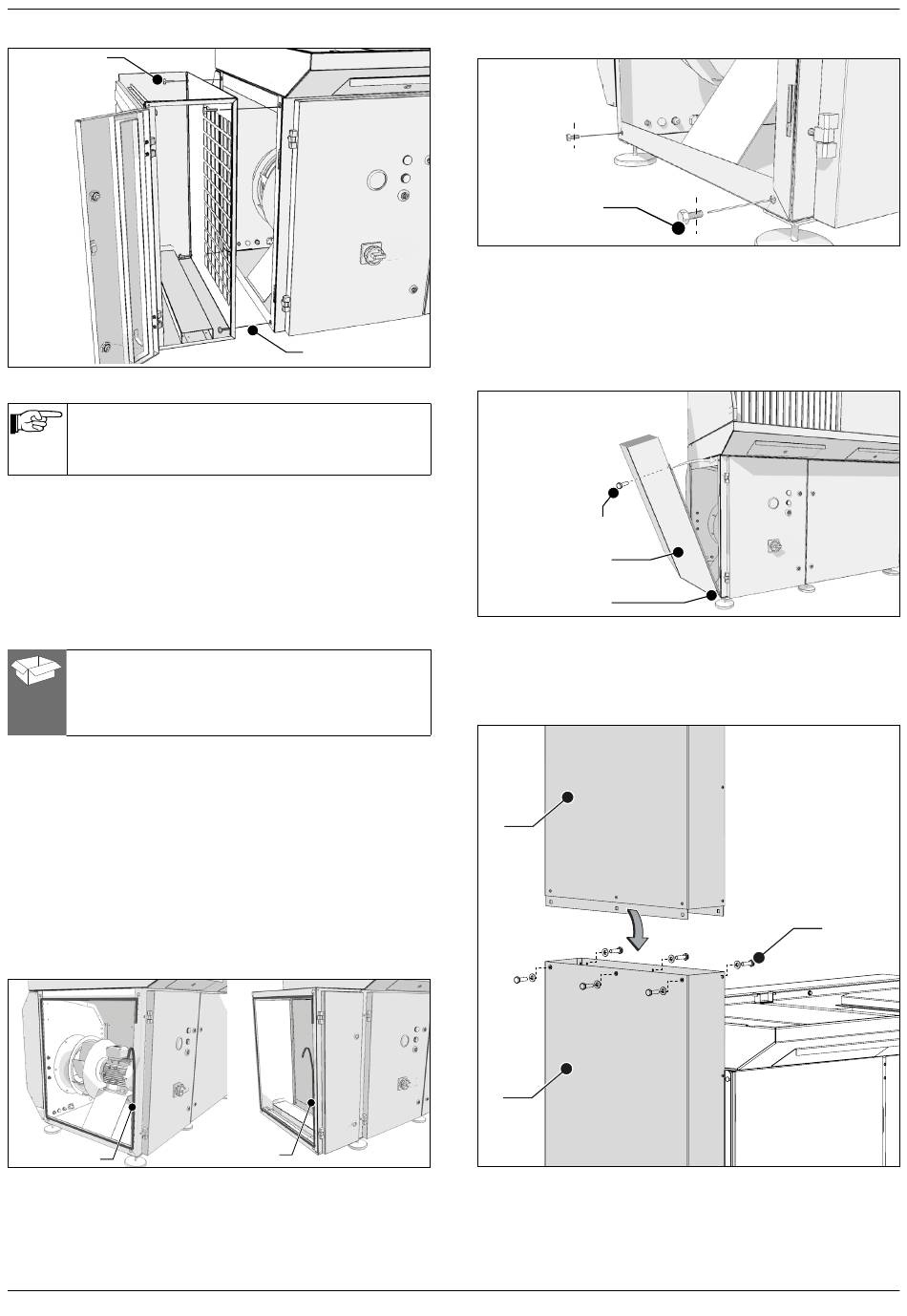

Fig. 4.12
Montage de la boîte HEPA
Si un Silencieux/Conduit de soufflage doit
également être installé, il est alors inutile de monter
le panneau de sortie du kit HEPA, car il devient alors
superflu.
Lorsque la table aspirante est placée à son emplacement
définitif :
•
utilisez les pieds de réglage pour mettre la table en
position entièrement horizontale
Le panneau de sortie de la table aspirante devient en tout cas
superflu.
4.4.6
Silencieux/Conduit de soufflage
□
Conduit supérieur avec grille
□
Conduit inférieur
□
Bourrelet autocollant
□
Boulon (6)
□
Rondelle (6)
Le Silencieux/Conduit de soufflage peut être branché sur la
boîte HEPA ou directement sur la table aspirante.
Pour installer le Silencieux/Conduit de soufflage, procédez
comme suite.
Fig. 4.13
•
Si nécessaire : débranchez le panneau de sortie de la table
aspirante ou le panneau de sortie du kit HEPA. Conservez
les 4 boulons.
•
Installez le bourrelet sur la table aspirante (A) ou sur le kit
HEPA (B).
A
Fig. 4.13
Bourrelet autocollant
Fig. 4.14
•
Placez les boulons (C) à mi-course à travers les 2 trous
inférieurs situés au niveau de l'évacuation de la table
aspirante ou de la boîte HEPA.
0507060400/210121/M DraftMax Basic | DraftMax Ultra
D (x2)
B
C (x2)
Fig. 4.14
Fig. 4.15
•
Placez le conduit inférieur (B) sur les boulons (C).
•
Redressez le conduit et placez 2 boulons (A) dans les 2
trous supérieurs.
•
Serrez les 4 boulons.
A
B
C
Fig. 4.15
Montage du conduit inférieur
Fig. 4.16
•
Placez le conduit supérieur (A) sur le conduit inférieur (B).
•
Fixez-les avec les 6 boulons + rondelles (C).
A
B
Fig. 4.16
Montage du conduit supérieur
Le panneau de sortie de la table aspirante devient superflu.
C (6x)
9
