Vérification du nombre de manœuvres effectuées
Avec la fonction d'« Avis de maintenance » il est possible de vérifier le nombre de manœuvres effectuées en pourcentage sur la limite fixée.
Pour la vérification, procéder suivant la description du tableau 15.

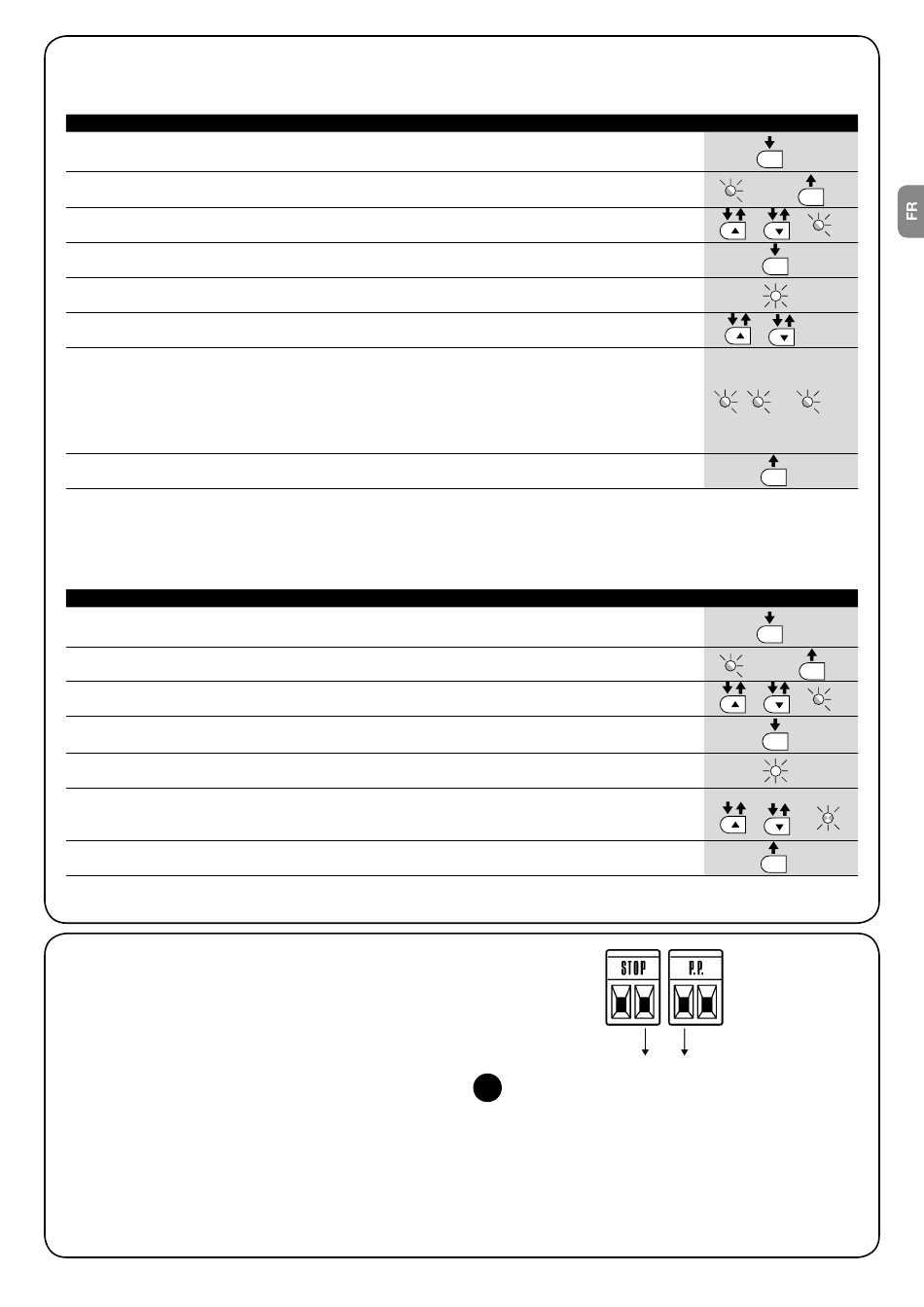

Tableau 15 : vérification du nombre de manœuvres effectuées
1. Presser et maintenir enfoncée la touche [Set] pendant environ 3 s
2. Relâcher la touche [Set] quand la led L1 commence à clignoter
3. Presser les touches [s] ou [t] pour déplacer la led clignotante sur L7, c'est-à-dire la « led d'entrée »
pour le paramètre « Avis de maintenance »
4. Presser et maintenir enfoncée la touche [Set], la pression doit être maintenue sur la touche [Set]
pendant toute la durée des phases 5, 6 et 7
5. Attendre environ 3 s puis la led représentant le niveau actuel du paramètre « Avis de maintenance »
s'allumera
6. Presser puis relâcher immédiatement les touches [s] et [t].
7. La led correspondant au niveau sélectionné émettra quelques clignotements. Le nombre de
clignotement identifie le pourcentage de manœuvres effectuées (en multiples de 10%) par rapport à la
limite programmée. Par exemple : avec l'avis de maintenance programmé sur L6, c'est-à-dire 10000,
10% correspondent à 1000 manœuvres ; si la led de signalisation émet 4 clignotements, cela signifie
que l'on a atteint 40% des manœuvres (c'est-à-dire entre 4000 et 4999 manœuvres). Si l'on n'a pas
atteint 10% des manœuvres il n'y aura aucun clignotement.
8. Relâcher la touche [Set]
Mise à zéro du compteur des manœuvres
Après avoir effectué la maintenance de l'installation, il faut mettre à zéro le compteur des manœuvres. Procéder suivant les indications du
tableau 16.
Tableau 16 : mise à zéro du compteur des manœuvres
1. Presser et maintenir enfoncée la touche [Set] pendant environ 3 s
2. Relâcher la touche [Set] quand la led L1 commence à clignoter
3. Presser les touches [s] ou [t] pour déplacer la led clignotante sur L7, c'est à dire la « led d'entrée »
qui correspond au paramètre « Avis de maintenance »
4. Presser et maintenir enfoncée la touche [Set], la pression doit être maintenue sur la touche [Set]
pendant toute la durée des phases 5 et 6
5.
Attendre environ 3 s puis la led qui représente le niveau actuel du paramètre « Avis
de maintenance » s'allumera
6. Presser et maintenir enfoncées les touches [s] et [t], pendant au moins 5 s puis relâcher les 2 touches
La led correspondant au niveau sélectionné effectuera une série de clignotements rapides pour signaler
que le compteur des manœuvres a été mis à zéro.
7. Relâcher la touche [Set]
7.5 Connexion d'autres dispositifs
S'il est nécessaire d'alimenter des dispositifs extérieurs, par exemple
un lecteur de proximité pour cartes à transpondeur ou bien l'éclai-
rage du sélecteur à clé, il est possible de prélever l'alimentation
comme l'indique la figure 27. La tension d'alimentation est de 24
Vcc -30% ÷ +50% avec courant maximum disponible de 100 mA.
-
27
24Vcc
Exemple
SET
pendant 3s
L1
SET
ou L7
SET
3s
et
.... n=?
SET
Exemple
SET
pendant 3s
L1
SET
ou L7
SET
3s
et
SET
+
