7.2.5) Exemple de programmation premier niveau (fonctions ON-OFF)

Comme exemple nous indiquons les diverses opérations à effectuer pour modifier le réglage des fonctions fait en usine pour activer les
fonctions de « Fermeture Automatique » (L1) et « Ferme toujours » (L3).).

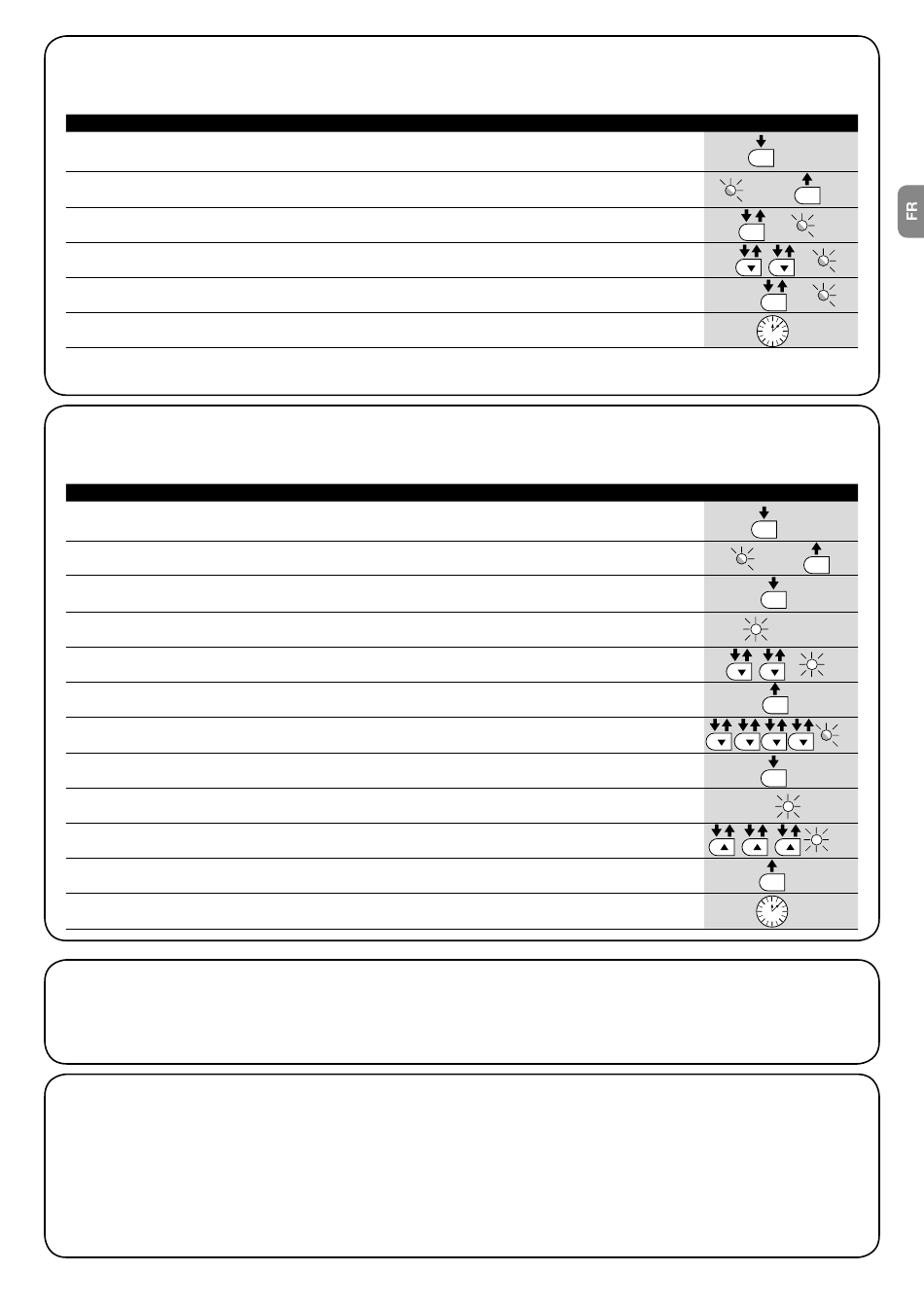

Tableau 9 : exemple de programmation premier niveau
1. Presser et maintenir enfoncée la touche [Set] pendant environ 3 s
2. Relâcher la touche [Set] quand la led L1 commence à clignoter
3. Presser une fois la touche [Set] pour changer l'état de la fonction associée à L1 (Fermeture
Automatique), maintenant la led L1 clignote avec clignotement long
4. Presser 2 fois la touche [t] pour déplacer la led clignotante sur la led L3
5. Presser une fois la touche [Set] pour changer l'état de la fonction associée à L3 (Ferme toujours),
maintenant la led L3 clignote avec clignotement long
6. Attendre 10 s pour sortir de la programmation pour temps maximum écoulé
À la fin de ces opérations les led L1 et L3 doivent rester allumées pour indiquer que les fonctions de « Fermeture Automatique » et « Ferme
toujours » sont actives.
7.2.6) Exemple de programmation deuxième niveau (paramètres réglables)
Comme exemple nous indiquons les diverses opérations à effectuer pour modifier le réglage des paramètres effectué en usine en augmentant le
« Temps de pause » à 60 s (entrée sur L1 et niveau sur L5) et en réduisant la « Force moteur » pour portails légers (entrée sur L5 et niveau sur L2).
Tableau 10 : exemple de programmation deuxième niveau
1. Presser et maintenir enfoncée la touche [Set] pendant environ 3 s
2. Relâcher la touche [Set] quand la led L1 commence à clignoter
3. Presser et maintenir enfoncée la touche [Set] ; la pression sur la touche [Set] doit être maintenue
pendant toute la durée des phases 4 et 5
4.
Attendre environ 3 s jusqu'à l'allumage de la led L3 qui correspond au niveau actuel
du « Temps de pause »
5. Presser 2 fois la touche [t] pour déplacer la led allumée sur L5 qui représente la nouvelle valeur
du « Temps de pause »
6. Relâcher la touche [Set]
7. Presser 4 fois la touche [t] pour déplacer la led clignotante sur la led L5
8. Presser et maintenir enfoncée la touche [Set] ; la pression sur la touche [Set] doit être maintenue
pendant toute la durée des phases 9 et 10
9.
Attendre environ 3 s jusqu'à l'allumage de la led L5 qui correspond au niveau actuel
de la « Force moteur »
10. Presser 3 fois la touche [s] pour déplacer la led allumée sur L2 qui correspond à
la nouvelle valeur de la « Force moteur »
11. Relâcher la touche [Set]
12. Attendre 10 s pour sortir de la programmation pour temps maximum écoulé.
7.3) Ajout ou enlèvement de dispositifs
À un automatisme avec ROBUS on peut ajouter ou enlever des dis-
positifs à n'importe quel moment. En particulier, à « BLUEBUS » et
à l'entrée « STOP » on peut connecter différents types de dispositifs
comme l'indiquent les paragraphes suivants.
7.3.1) BLUEBUS
BLUEBUS est une technique qui permet d'effectuer les connexions
des dispositifs compatibles avec seulement deux conducteurs
sur lesquels transitent aussi bien l'alimentation électrique que les
signaux de communication. Tous les dispositifs sont connectés
en parallèle sur les 2 mêmes conducteurs de BLUEBUS sans
devoir respecter une polarité quelconque ; chaque dispositif est
reconnu individuellement car au cours de l'installation le système
lui attribue une adresse univoque. À BLUEBUS, on peut connec-
Après avoir ajouté ou enlevé des dispositifs, il faut procéder
de nouveau à la reconnaissance des dispositifs suivant les
indications du paragraphe « 7.3.6 Reconnaissance d'autres
dispositifs ».
ter par exemple: des photocellules, des dispositifs de sécurité,
des boutons de commande, des voyants de signalisation, etc. La
logique de commande de ROBUS reconnaît un par un tous les dis-
positifs connectés à travers une procédure de reconnaissance ad hoc
et est en mesure de détecter de manière extrêmement sûre toutes les
éventuelles anomalies. Pour cette raison, à chaque fois qu'on ajoute
ou qu'on enlève un dispositif connecté à BLUEBUS il faudra effectuer
dans la logique la procédure de reconnaissance décrite dans le para-
graphe « 7.3.6 Reconnaissance d'autres dispositifs ».
