220/230/240 V
Blu-Bleu-Blue-Blau
Rosso-Red-Rouge-Rot
380/400/415 V
Blu-Bleu-Blue-Blau
Rosso-Red-Rouge-Rot
FIG. B
2
1
9 8
FIG. D
2
8
9
4
3
FIG. F
FIG. C
3
4
10
11
FIG. E
5
2
8
1
3
7
6

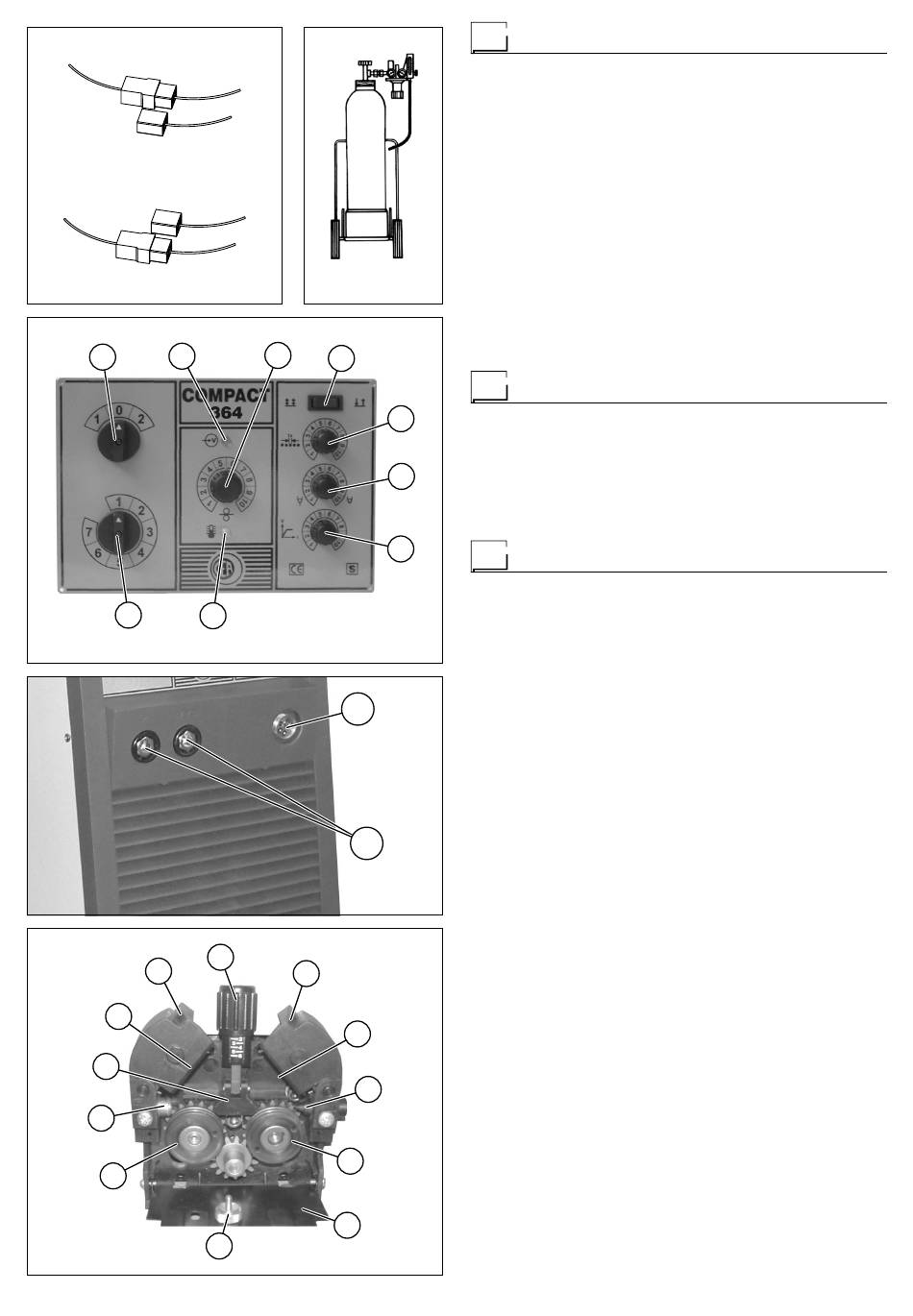

Laddning av svetstrad

• Öppna locket på den rörliga sidan och för in spolen (Ø 300
mm) på stödet så att tråden rullas upp medsols och genom
att centrera stödets utskjutande märke med spolens hål.
• Placera trådänden i dess inloppsmunstycke (Pos. 1, Fig. F)
på matarmekanismen.
• Lyft upp den odrivna rullen (Pos. 7, Fig. F) genom att frigöra
rullarnas tryckanordning (Pos. 5, Fig. F). Kontrollera att dia-
metern för tråden som används finns ingraverad på utsidan
av motorrullen (Pos. 3, Fig. F).
• Sätt in tråden någon cm i trådledarens inloppsmunstycke
(Pos. 4, Fig. F). Sänk tryckrullen och försäkra er om att trå-
den gått in i urtaget för trådmatarmotorn. Reglera eventuellt
trycket mellan rullarna genom att vrida på den därtill avpas-
sade skruven (Pos. 5, Fig. F). Rätt tryck är det minsta möj-
liga, vilket hindrar rullarna från att glida på tråden. Ett alltför
högt tryck deformerar tråden och orsakar trassel i inlopps-
munstycket medan ett otillräckligt tryck har till följd att det blir
oregelbundenheter i svetsningen.

Montering av matningsrullar

5
Skruva loss fästringen (Pos. 6, Fig. F). Lyft tomgångsvalsens
lyftarmar (Pos. 2, Fig. F) och utför följande procedur:
• På de båda utsidorna av varje rulle anges trådtypen och di-
ametern.
6
• Montera lämpliga rullar (Pos. 3, Fig. F) genom att beakta
gängornas läge enligt diametern på tråden som används.
• Skruva tillbaka fästringen (Pos. 6, Fig. F).
7

Svetsning

VIKTIGT: Innan ni sätter på svetsapparaten måste ni på nytt
kontrollera att spänning och frekvens på matarnätet motsva-
rar data på märkplåten.
• Vrid stegkopplaren (Pos. 1, Fig. D) till läge 1 för att starta
svetsen.
• När den gröna LED-lampan tänds (Pos. 2, Fig. D) betyder
det att svetsmaskinen är i funktion och färdig för användning.
• Placera svetsspänningens kommutator (Pos. 9, Fig. D) på
det mest lämpliga läget för arbetet som ska utföras.
• Tag bort munstycket och trådledaren från svetsbrännaren för
att möjliggöra fri utmatning av tråden under laddningen. Kom
ihåg att detta måste passa till trådens diameter .
• Reglera trådhastigheten på potentiometern til pos. 3 (Pos. 3,
Fig. D).
• Tryck på skärbrännarens manöverknapp tills tråden kommer
ut ur skärbrännaren.
• Skruva på utloppsmunstycket igen i änden på skärbrännaren.
• Sätt på rätt gasmunstycke.
• Skydda gasmunstycket och trådmunstycket på svetsbrän-
naren från svetsstänk.
• Anslut jordledningsklämman till stycket som ska svetsas (se
Fig. G).
• Svetsaggregatet är klart för svetsning.
• För att starta svetsningen, närma dig punkten som ska svet-
sas och tryck på knappen på svetsbrännaren.
• När svetsningen har avslutats, avlägsna resterna, stäng av
maskinen och stäng gasbehållaren.
