AILES
● Coller les charnières des ailerons avec la colle spéciale
#19255.
● Connecter une rallonge de 20cm sur chaque servo d'aile-
rons. Utiliser des rallonges avec connecteurs de couleur pour
différencier l'aileron gauche de l'aileron droit. Sécuriser la
connection à l'aide des sécurités connecteurs #0434085.

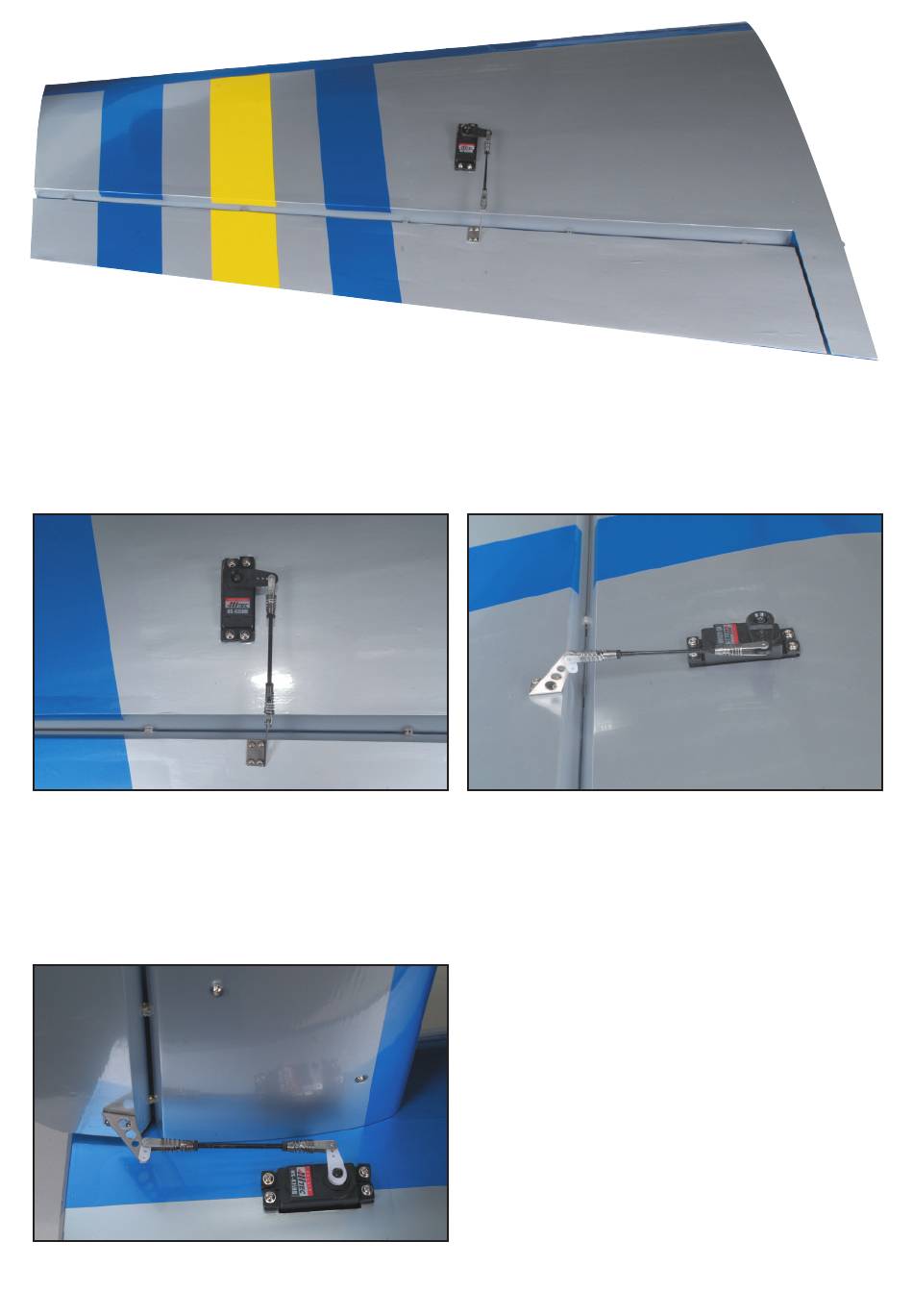

● Repérer à l'aide de la tringlerie, l'endroit idéal pour le mon-
tage du guignol. Monter le guignol 2-8 - percer des avant-
trous de 1mm, attention au sens du guignol (voir photos);
Visser les vis (l'aileron est renforcé à cet endroit par une
plaque de CTP).
● Connecter la tringlerie sur le guignol après avoir ajusté sa
longueur pour avoir l'aileron au neutre.
● Monter les servos d'ailerons (palonnier côté emplanture de
l'aile).
● Caler le palonnier au neutre à l'aide du servo tester
#0435051.
● Connecter la tringlerie 2-5 au palonnier du servo.
● Recommencer pour l'autre servo d'aileron.
EMPENNAGE HORIZONTAL
● Coller les charnières des volets de profondeur avec la colle
spéciale #19255.
● Connecter une rallonge de 50cm sur chaque servo de
profondeur. Sécuriser la connection à l'aide des sécurités
connecteurs #0434085.
● Monter les servos de profondeur (palonnier côté stab.).
● Caler le palonnier au neutre à l'aide du servo tester.
● Connecter la tringlerie 3-5 au palonnier du servo.
● Repérer à l'aide de la tringlerie l'endroit de montage idéal
du guignol. Monter le guignol de profondeur 3-8 - percer des
avant-trous de 1mm, attention au sens du guignol (côté droit
et gauche) (voir photo). Visser les vis (le volet de profondeur
est renforcé à cet endroit par une plaque de CTP).
● Connecter la tringlerie sur le guignol après avoir ajusté sa
longueur pour avoir le volet de profondeur au neutre.
● Recommencer pour l'autre servo de profondeur.
● Monter un demi stab. à l'aide des clés 3-24. Bien amener
les clés en butée dans le fond des fourreaux (ne pas forcer).
● Percer Ø1mm chaque clé (percer une paroi simplement!) à
travers le stab. Chaque trou est repéré par un trou d'aiguille
percé à travers l'entoilage à l'intrados du stab.
● Verrouiller le demi-stab. sur les clés en vissant (avec mo-
dération!) les vis auto-taraudantes 3-2. Intercaler la rondelle.
● Recommencer pour l'autre demi stab.
