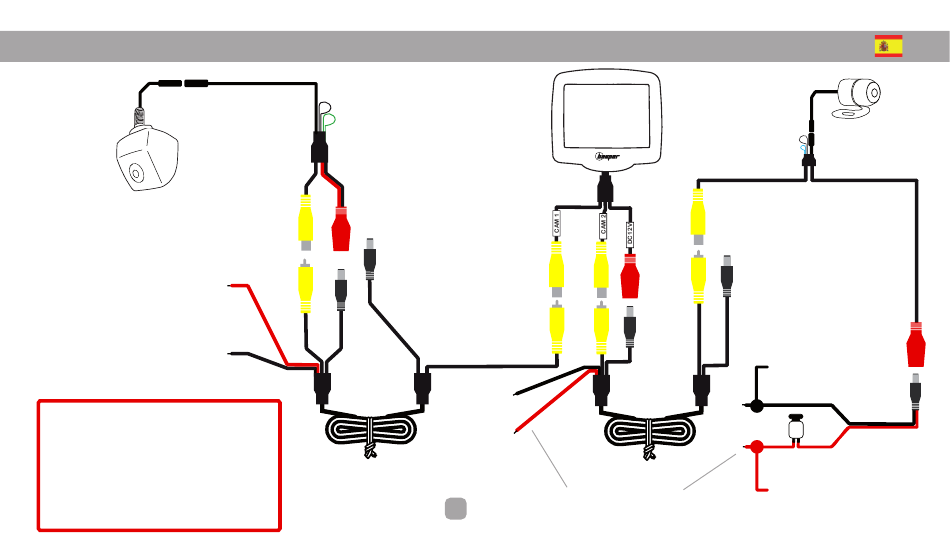

4. CONEXIÓN DEL SISTEMA (si agrega una cámara adicional)
Cámara trasera
CAM1
CABLE ROJO
Conexión al + 12 V LUZ DE MARCHA ATRÁS
Cable original del vehículo que suministra + 12 V cuando
la luz de marcha atrás está encendida
CABLE NEGRO
Conexión a la MASA del vehículo
Cable original o borne del vehículo que transmite por la
masa en cualquier estado del vehículo
ADVERTENCIA: VEHÍCULOS QUE IMPIDEN CONECTAR UN
CONSUMO EXTRA DE ENERGÍA AL CABLE DE LA LUZ DE MARCHA
ATRÁS
En algunos vehículos, el cableado + de 12 V de la luz de marcha atrás sufre interferencias cuando
el motor está en marcha; esto puede afectar el funcionamiento del sensor de aparcamiento o de
la cámara de marcha atrás.
En otros casos, este + de 12 V de la luz de marcha atrás no permite ningún consumo extra.
Para todos esos vehículos, Beeper ha desarrollado el módulo RCAN R2 a fin de recuperar la
información del + 12 V de la luz de marcha atrás desde la red CANBUS. Este módulo se conecta al
CANBUS de un vehículo compatible y permite suministrar un + de 12 V para la luz de marcha atrás
a fin de conectar un sensor de aparcamiento o una cámara de marcha atrás.
Ref.: RCANR2. Más información y lista de vehículos compatibles: http://www.beeper.fr/ra-
dar-camera-de-recul/rcanr2.php
Para la selección
de los bucles de
la cámara ver la
página 8
Vídeo
Alimentación
Aislar y no conectar
Proteja este conector de modo que
no entre en contacto con ninguna
parte metálica del vehículo.
CABLE NEGRO
CABLE ROJO
Cable : 8 m
Para los vehículos largos, una
prolongación de 8m es
36
disponible como opción
Ref : RX40/8
Pantalla
Vídeo
Vídeo Alimentación
Vídeo
Conectar al + 12 V después de poner el contacto
Cable original del vehículo expidiendo +12V
cuando el encendido del vehículo esta activado
Cámara delantera
CAM2
Bucle :
• Blanco (1) : Espejo de la cámara
• Azul (2) : plantilla
Aislar y no conectar
Proteja este conector de modo que
no entre en contacto con ninguna
parte metálica del vehículo.
Alimentación
CABLE NEGRO
MASA
Interruptor(2) de control de la
cámara delantera y del monitor
CABLE ROJO
