44 | Raccordement électrique
Raccordement de Bosch MB LANi
Bosch MB LANi ne doit être raccordé que lorsque l'appareil est arrêté.
Tenir compte de la documentation jointe.
▶ Poser le câble pour le raccordement de Bosch MB LANi des pièces
fournies comme indiqué dans la fig. 71.

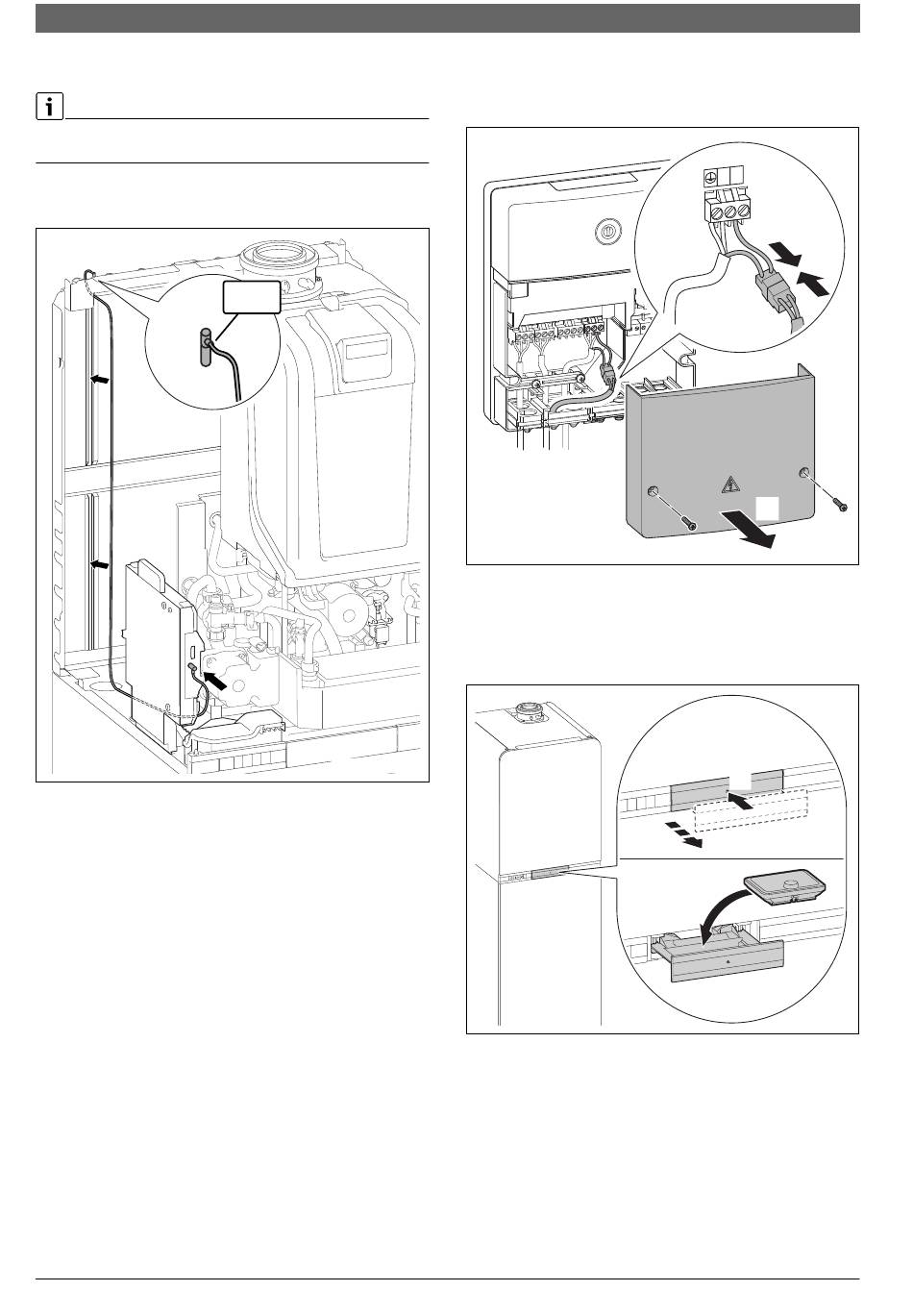

Fig. 71 Raccordement et pose du câble au Bosch MB LANi
RJ45: Câble réseau local fourni sur site
6720869228 (2016/12)
3,5 mm
0 010 007 925-001
6.5
Raccordement au module MS 100
1. Ouvrir le module MS 100.
2. Raccorder le connecteur du limiteur de température solaire MS1.
MS100
Fig. 72 Raccorder le connecteur du limiteur de température solaire
MS1 dans le module MS 100
6.6
Montage interne du module de commande CW 400
1. Ouvrir le tiroir.
2. Insérer le régulateur de chauffage dans le tiroir.
Fig. 73 Insérer le régulateur de chauffage
3. Raccorder la sonde de température extérieure à l'appareil.
P S 1
N 6 3
2.
1.
0010009415-001
1.
2.
0 010 007 643-001
