Gammapilot FMG50
Endress+Hauser
Comportement de la LED
• La LED clignote une fois brièvement lorsque l' a ppareil de mesure est mis en marche
• Lorsqu' u ne touche est actionnée, la LED clignote à titre de confirmation
• Lorsqu' u ne réinitialisation est effectuée, la LED clignote tant que les deux touches sont
enfoncées et que la réinitialisation n' e st pas encore active (compte à rebours). La LED
cesse de clignoter une fois que la réinitialisation est active.
• La LED clignote lorsque l' é talonnage est en cours via la configuration sur site
7.5 Mise en service de la compensation de densité avec le
RSG45 (calculateur gamma)
Mesure de niveau : FMG50 avec Memograph M RSG45 et information de densité du gaz.
Dans la cuve contenant le produit à mesurer, la phase gazeuse se trouve au-dessus du
produit. La phase gazeuse absorbe également le rayonnement gamma au cours du process,
mais à un degré bien moindre que le produit. Cette absorption est prise en compte dans les
calculs et compensée lors de l' é talonnage.
Une compensation de la mesure du niveau est toutefois recommandée dans les process où
la densité du gaz fluctue. Ici, le signal de niveau est calculé avec la valeur variable de la
densité du gaz et compensé.
7.5.1 Scénario 1 : compensation de la densité via la mesure de
température et de pression
La densité du gaz est calculée en fonction de la pression et de la température
Configuration du système de mesure

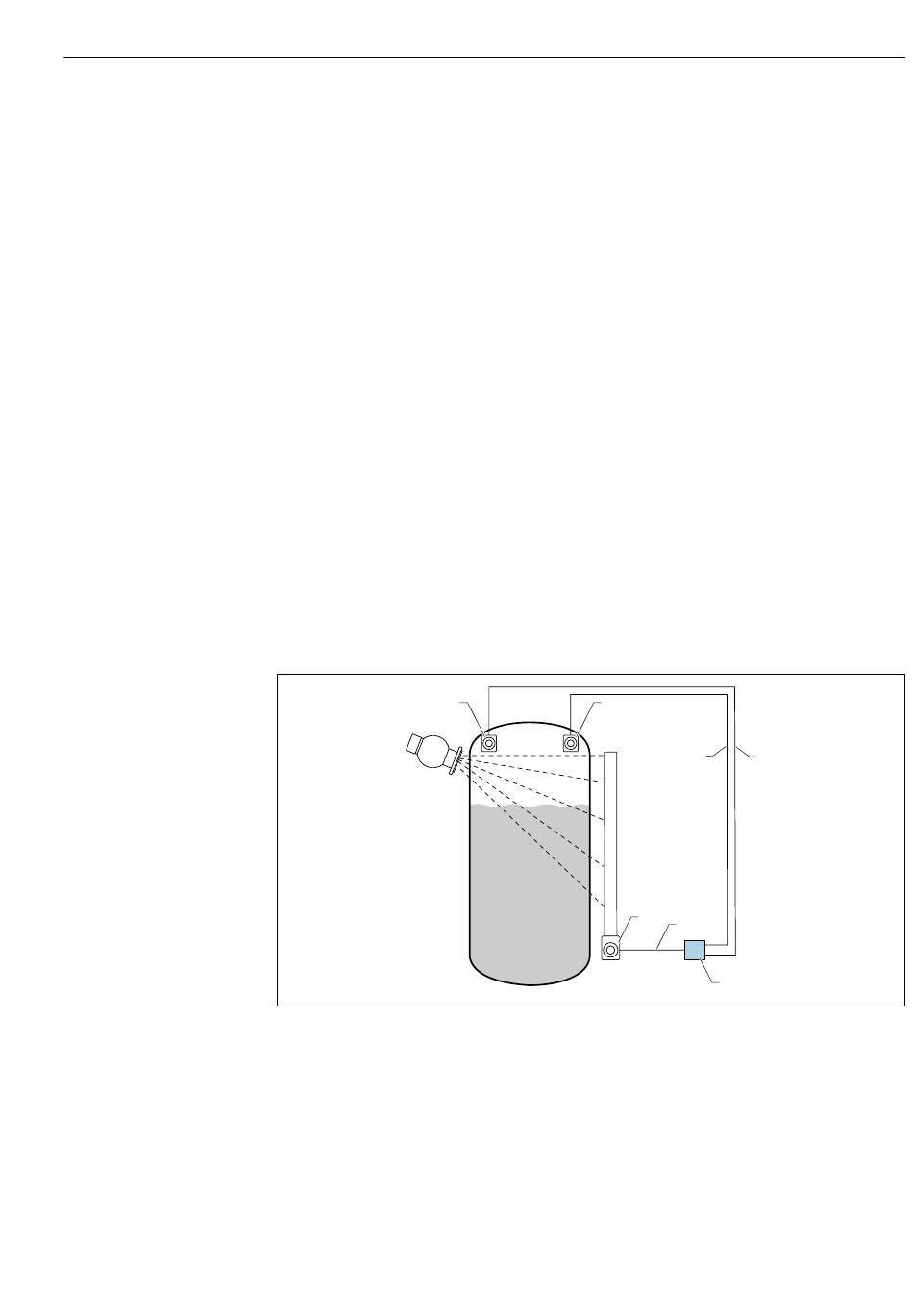

 22 Exemple de connexion : RSG45 (scénario 1)
1 FMG50 (niveau)
2 Voie 2 HART (niveau)
3 RSG45
4 Capteur de pression
5 Capteur de température
6 Voie 4 HART (température)
7 Voie 3 HART (pression absolue)
Connexion de voies HART du RSG45
Voie 2 : Mesure de niveau FMG50
4 5
Mise en service
6 7
1
2
3
A0043427
