R&S
FSW
La fonction UNDO n'est pas accessible après une opération PRESET ou
"RECALL". L'historique des actions précédentes est effacé quand ces fonc-
tions sont utilisées.
Les fonctions UNDO/REDO ne sont pas disponibles dans certaines applica-
tions ; voir les détails dans les Notes de mise à jour.

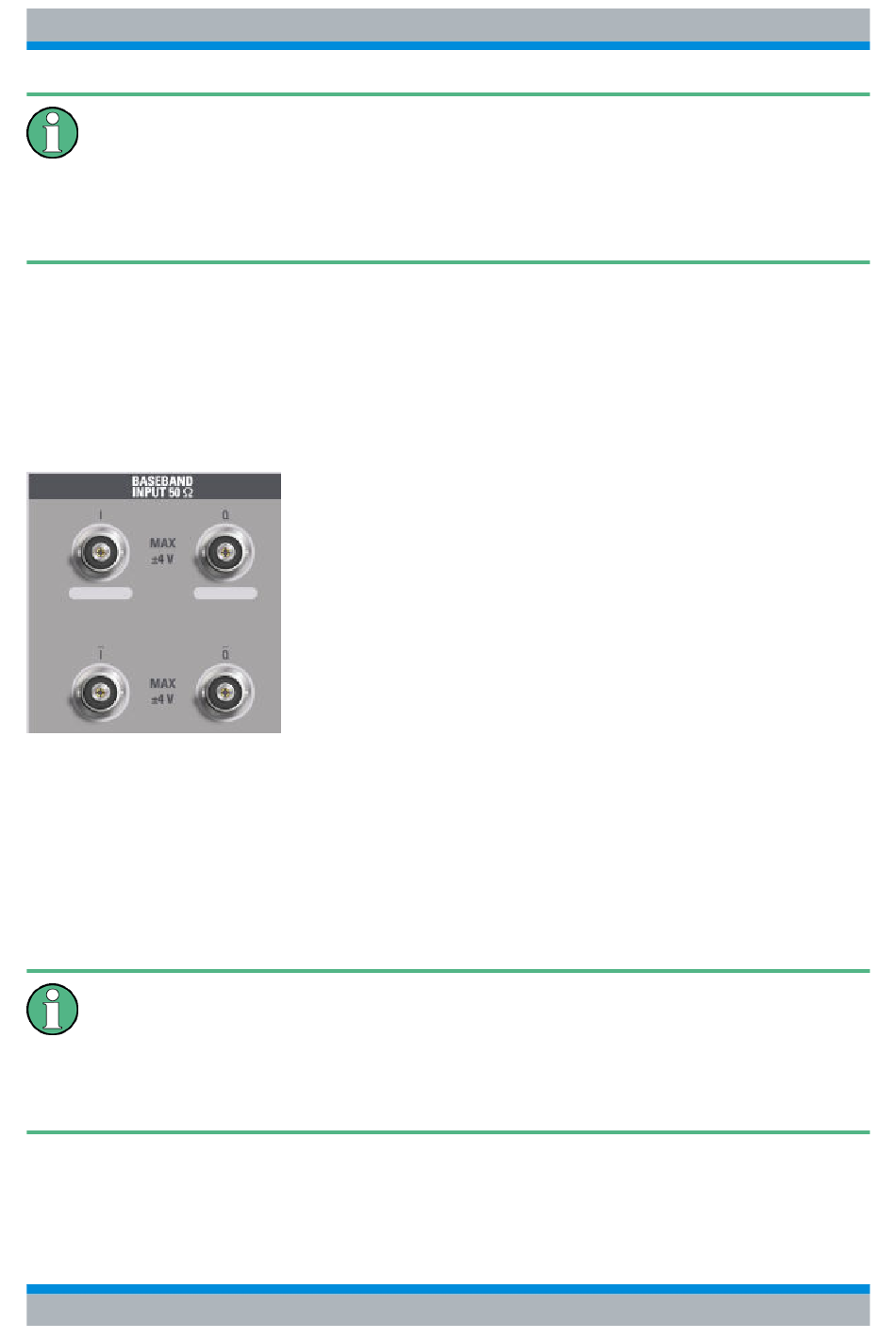

3.1.12 Prises Baseband Input 50Ω (analogiques) (en option)
L'option R&S FSW Interface bande de base analogique (R&S FSW-B71) inclut 4
prises d'entrée BNC BASEBAND INPUT (entrée bande de base) sur la face
avant de l'appareil pour les signaux I et Q analogiques.
Les entrées BNC supérieures BASEBAND INPUT I et BASEBAND INPUT Q sont
utilisées pour les signaux asymétriques, la partie positive des signaux différen-
tiels, et les sondes Rohde & Schwarz actives (R&S RT-ZSxx et les sondes diffé-
rentielles RT-ZDxx).
Les entrées BNC inférieures Ī et Ǭ sont utilisées pour la partie négative des
signaux différentiels.
Pour l'acquisition de signaux complexes (I+jQ), utilisez toujours deux câbles
identiques aux prises I et Q (longueur, type et fabricant identiques). L'utili-
sation de câbles hétérogènes risque d'entraîner un décalage sur l'axe du
temps ou un déséquilibre en gain entre les deux entrées, et ce défaut ne
peut pas être compensé.
Toutes les prises ont une impédance fixe de 50Ω et supportent un niveau d'en-
trée maximal de 4V
Guide de démarrage rapide 1312.9420.09 ─ 13
chacune.
pp
Présentation de l'appareil
Vue du panneau avant
