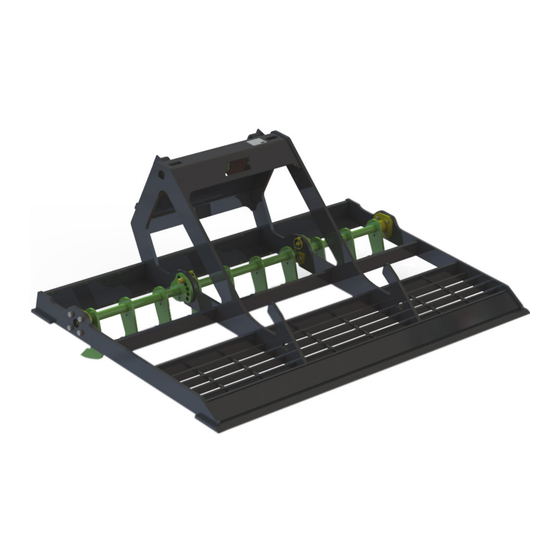

- Page 1 Français Grille de nivellement 2018 1 Manuel de l'operateur pour accessoire Grille de nivellement Référence A427450 Fabricant: Ylötie 1 33470YLÖJÄRVI FINLAND Tel. +358 3 347 8800 e-mail: sales@avanttecno.com Fax +358 3 348 5511 www.avanttecno.com A432160 2018 1 FR 2018-...
- Page 2 Grille de nivellement 2018 1...
-
Page 3: Table Des Matières
4. SPÉCIFICATIONS TECHNIQUES .......................10 Étiquettes de sécurité et principaux composants de l'accessoire ............... 10 5. FIXATION DE L'ACCESSOIRE......................12 6. MANŒUVRE DE L'ACCESSOIRE ......................14 Vérifications avant utilisation ..........................15 Utilisation ................................16 6.2.1 Réglage de la profondeur de culture ......................16 Manoeuvre avec la platine inclinable ......................... -
Page 4: Avant-Propos
4 (24) 1. Avant-propos Avant Tecno Oy aimerait vous remercier pour avoir acheté cet accessoire pour votre chargeur Avant. Il a été conçu et fabriqué grâce à plusieurs années d'expérience en développement et fabrication de produit. En vous familiarisant avec ce manuel et en suivant les consignes y contenues, vous garantissez votre sécurité et assurez le fonctionnement fiable et une longue durée de service du matériel. -
Page 5: Symboles D'avertissement Utilisés Dans Ce Manuel
5 (24) Symboles d'avertissement utilisés dans ce manuel Les symboles d'avertissement suivants sont utilisés dans l'ensemble de ce manuel. Ils indiquent les facteurs qui doivent être pris en considération pour réduire le risque de blessure corporelle ou de dommage matériel : AVERTISSEMENT : SYMBOLE D'ALERTE DE SÉCURITÉ... -
Page 6: Usage Prévu
L'accessoire est équipé d'un essieu de lame réglable qui pénètre dans le sol pour le travailler au cultivateur rotatif avant que le niveleur ne le finalise. Si l'essieu de lame est tourné au-dessus du sol, le nivellement est également possible lors de la marche avant. -
Page 7: Consignes De Sécurité Pour Utiliser L'accessoire
C'est pourquoi, tous les opérateurs doivent bien se familiariser avec la bonne utilisation et au manuel de l'opérateur du chargeur et de l'accessoire avant de procéder à leur utilisation. N'utilisez pas l'accessoire si vous ne vous êtes pas complètement familiarisé avec son fonctionnement et les risques connexes. - Page 8 Arrêtez le chargeur et placez l'accessoire à une position sûre tel que l'indique la procédure d'arrêt de sécurité avant de procéder au nettoyage, à l'entretien ou aux réglages. Utilisez l'accessoire uniquement pour le but pour lequel il a été destiné. Toute autre utilisation peut créer des risques de sécurité...
-
Page 9: Équipements De Protection Individuelle
Portez des lunettes de sécurité lors de la manipulation des composants hydrauliques. 3.2 Procédure sécuritaire d'arrêt Arrêtez l'accessoire en toute sécurité avant de vous en approcher : Arrêtez toujours l'accessoire suivant la procédure sécuritaire d'arrêt avant de quitter le siège du conducteur. La procédure sécuritaire d'arrêt empêche tous les mouvements accidentels de l'accessoire. -
Page 10: Spécifications Techniques
700 kg Essieu de lame : Réglable, fixe Chargeurs AVANT compatibles : Voir le Tableau 1, Usage prévu 4.1 Étiquettes de sécurité et principaux composants de l'accessoire Ci-dessous répertoriés les étiquettes et marquages sur l'accessoire. Ils doivent être visibles et lisibles sur l'équipement. - Page 11 Tableau 3 - Emplacements des autocollants et messages d'avertissement Autocollant Message d'avertissement A46771 Risque de mauvaise utilisation - Lisez les consignes avant utilisation. A46772 Risque d'écrasement - N'allez pas sous l'accessoire élevé ; restez à l'écart de l'équipement en position en position haute.
-
Page 12: Fixation De L'accessoire
Montez l'accessoire uniquement sur une surface plane. AVERTISSEMENT Ne déplacez ou ne levez jamais un accessoire qui n'a pas été verrouillé. Raccord rapide Avant : Étape 1 : Soulevez les goupilles de verrouillage de la platine d'accrochage et tournez-les vers l'arrière pour les faire entrer dans la fente afin de les verrouiller en... - Page 13 à la surcharge et de mouvement non contrôlé de l'accessoire et de ses pièces. Si votre chargeur n'est pas répertorié dans le Tableau 1 à la page 6, interrogez votre concessionnaire Avant avant d'utiliser cet accessoire.
-
Page 14: Manœuvre De L'accessoire
été enlevés de l'aire de travail. Une inspection rapide du matériel et de l'aire de travail avant l'utilisation fait partie des mesures à prendre pour assurer la sécurité et la meilleure performance du matériel. -
Page 15: Vérifications Avant Utilisation
Vérifiez l'état général de l'accessoire et du chargeur. Conduisez avec soin sur des terrains irréguliers et remarquez l'effet de charges lourdes à l'avant du chargeur sur la stabilité et la manipulation du chargeur. Assurez-vous que les spectateurs soient à une distance de sécurité lors de la manœuvre du matériel. -
Page 16: Utilisation
Si vous voulez utiliser le niveleur lors de la marche avant, tournez d'abord l'arbre de lame de culture pour qu'il soit au-dessus du sol. Voir "Réglage de la profondeur de culture" à la page 16. -
Page 17: Manoeuvre Avec La Platine Inclinable
à niveau ou de nivellement. Lisez les consignes données avec la platine inclinable. Davantage d'informations sur la platine inclinable sont accessibles auprès de votre concessionnaire AVANT ou sur les pages Web AVANT à l'adresse www.avanttecno.com. -
Page 18: Manipulation Des Matériaux
18 (24) Risque de renversement - Évitez la surcharge et maintenez les charges lourdes à proximité de la machine. Maintenez les charges près du sol à chaque fois que vous conduisez, en particulier lors des virages ou sur des terrains irréguliers. Faites AVERTISSEMENT attention qu'une charge lourde ou l'existence d'une longue distance entre le chargeur et le centre de gravité... -
Page 19: Stockage De L'accessoire
19 (24) 6.6 Stockage de l'accessoire Découplez et stockez l'accessoire sur un sol horizontal. Le meilleur endroit où ranger l'accessoire est un lieu où il est protégé de la lumière directe du soleil, de la pluie et des températures extrêmes. ... -
Page 20: Entretien
20 (24) 7. Entretien L'accessoire a été conçu de sorte à nécessiter le moins d'entretien possible. L'entretien continu inclut le nettoyage et la lubrification réguliers, et la surveillance de l'état de l'accessoire. Étant donné le risque d'écrasement dû à l'abaissement des pièces de la machine, tous les travaux d'entretien doivent être effectués lorsque les pièces mobiles ont été... -
Page 21: Lubrification
énormément des conditions d'utilisation, mais le lubrifiant doit être ajouté au moins après toutes les 10 heures d'utilisation. Nettoyez l'extrémité du manchon avant de procéder au graissage et ajoutez juste une petite quantité de graisse à la fois. Tous les dispositifs de lubrification sont des manchons R1/8 po standard. Remplacez-les,... -
Page 22: Clauses De Garantie
8. Clauses de garantie Avant Tecno Oy octroie à l'équipement de travail une garantie d'un an (12 mois) à partir de la date d'achat. Les frais de réparation seront remboursés de la manière suivante dans le cadre de la garantie : ...
