TUYAUTERIES D'ECOULEMENT

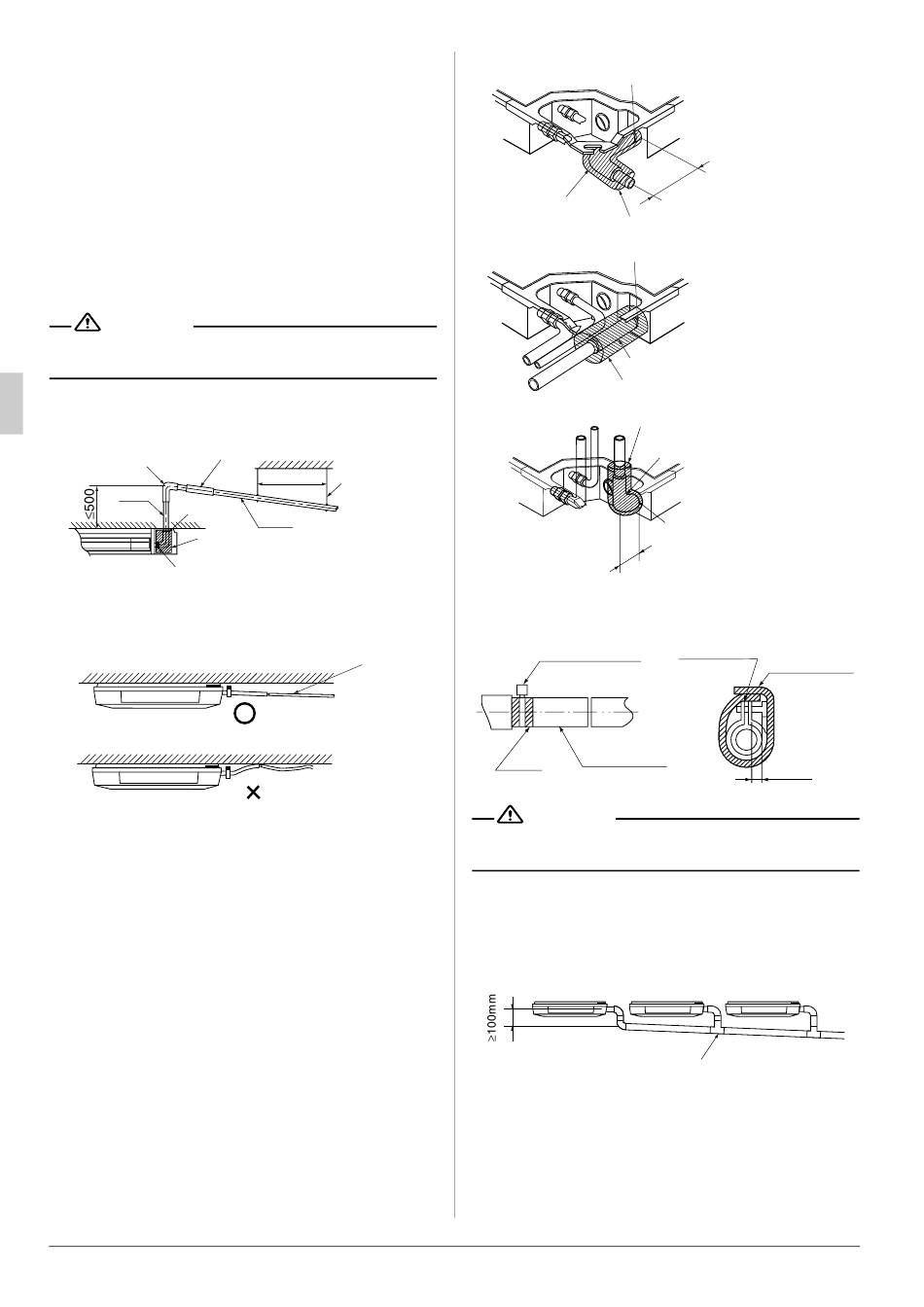

7-1 Monter la tuyauterie d'évacuation
(Reportez-vous à la Fig. 26)
Posez les tuyaux d'évacuation de manière à ce que l'eau
s'écoule correctement.
Les tuyaux d'écoulement peuvent être raccordés dans trois
sens différents.
• Utiliser un tuyau avec soit le même diamètre, soit un
diamètre supérieur (en excluant la section d'élévation) que
celui du tuyau de raccord (Tuyau en PVC d'un diamètre
nominal de 20mm et d'un diamètre extérieur de 26mm).
• Garder le tuyau d'évacuation court et incliné vers le bas à
une pente d'au moins 1/100 pour empêcher la formation de
poches d'air. (Reportez-vous à la Fig. 27)
ATTENTION
L'accumulation d'eau dans les tuyaux d'évacuation peut entra-
ver l'écoulement.
Durit d'évacuation (1)
(Pour raccord VP20)
Tuyaux d'évacuation
(accessoire)
(a se procurer
sur place)
VP20
Coude (10)
Grand tampon de scellement (8)
(accessoire)
Attache (2)
Remarques concernant une durit d'évacuation
allant vers le haut
Fig. 26
Tuyaux passant par l'arrière
Tuyaux passant par la droite
Fig. 27
• Pour empêcher la durit d'évacuation de s'affaisser, placer
des câbles de suspension tous les 1 m ou 1,5m.
(Reportez-vous à la Fig. 26)
• N'utiliser que la durit d'évacuation inclue (1), (pour une durit
d'évacuation allant vers la droite) ou un coude (10) (pour
une durit d'évacuation allant vers le haut) et l'attache (2).
• Montez le flexible d'évacuation (1) ou le coude (10) sur les
tuyaux d'évacuation jusqu'au col et serrez bien avec le col-
lier métallique (2).
• Serrez le collier métallique (2) jusqu'à ce que la tête de la
vis arrive à moins de 4 mm du flexible.
• Isolez le collier métallique (2) et le flexible d'évacuation ou le
coude (10) avec le tampon de scellement fourni (8).
(Reportez-vous à la Fig. 28)
• S'assurer que les travaux d'isolation thermique ont été
exécutés aux 2 endroits suivants pour empêcher toute fuite
d'eau due à la condensation.
• Isolez le flexible d'évacuation dans la construction
• Prise d'évacuation
11
Plaque du
plafond
1 - 1,5 m
Support de
suspension
VP20
(accessoire)
Pente minimum 1/100
CORRECT
INCORRECT
Collier de serrage métallique (2)
Coude (10)
(accessoire)
Grand tampon de scellement (8)
Collier de serrage métallique (2)
Durit d'évacuation (1)
Grand tampon de scellement (8)
Grand tampon de scellement (8)
Coude (10)
Tuyau
allant vers
le haut
Extrémité courte
Collier de serrage
métallique (2)
(accessoire)
Durit
d'écoulement (1)
Bande
(accessoire)
ATTENTION
• N'entortillez ni ne pliez la durit d'évacuation (1) pour ne pas
y exercer une pression excessive, ce qui pourrait le faire fuir.
• Si de multiples tuyaux d'écoulement convergent, installer
selon la procédure montrée ci-dessous.
(Reportez-vous à la Fig. 29)
Sélectionner des tuyaux d'écoulement convergents dont le
calibre convient à la capacité de fonctionnement de l'unité.
Tuyaux d'écoulement convergents avec joint en T
Fig. 29
(accessoire)
Longue
extrémité
(accessoire)
(accessoire)
(accessoire)
(accessoire)
(accessoire)
(accessoire)
Collier de serrage
métallique (2) (accessoire)
Collier de serrage
métallique (2)
Grand tampon
de scellement (8)
(accessoire)
(accessoire)
≤4mm
Fig. 28
