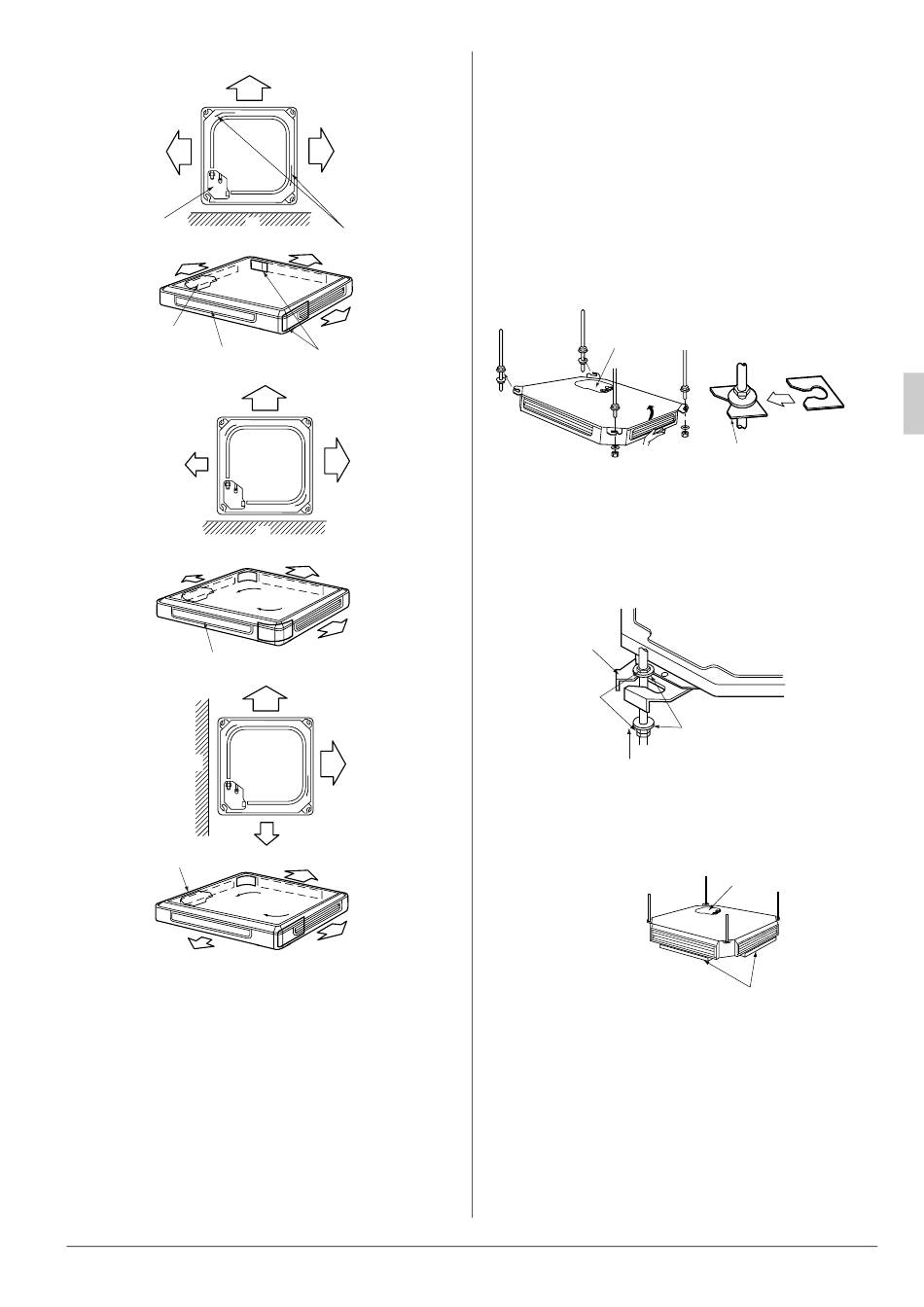

Décharge d'air à 3 directions (Reportez-vous à la Fig. 16)
B
Zone de
tuyauterie
B
A
Zone de
tuyauterie
Tampon de blocage
Taux
d'écoulement
modéré
B
Taux
d'écoulement
B
modéré
A
Tampon de blocage
B
Tampon de blocage
B
A
Taux d'écoulement modéré
Fig. 16
[HAUTEUR DU PLAFOND]
L'unité intérieure peut être installée sur des plafonds ayant
jusqu'à 3,8 m de hauteur. Il est cependant nécessaire d'effec-
tuer les réglages locaux à l'aide de la télécommande lorsque la
hauteur du plafond dépasse 3 m dans trois sens ou 3,5 m dans
deux sens. Se référer au chapitre intitulé "10. REGLAGE
LOCAL" et au manuel d'installation du panneau décoratif.
Installer cette unité pour que le panneau du fond soit à plus de
2,5 m de hauteur de façon à ce que l'utilisateur ne puisse le
toucher facilement.
Français
C
D
A
Volet
C
D
Volet
C
D
A
C
D
C
D
A
Taux d'écoulement
modéré
C
D
5.

INSTALLATION DE L'UNITE INTERIEURE

<<Il est plus facile d'installer les accessoires en option
avant d'installer l'unité intérieure.>>
En ce qui concerne les pièces devant être utilisées pour les
travaux d'installation, veiller à utiliser les accessoires fournis et
les pièces désignées par notre société.
5-1
Placer les écrous supérieurs et les rondelles
sur les boulons de suspension (×4).
• Utiliser la plaque de fixation de la rondelle (5) pour
empêcher la rondelle de tomber. Suspendre l'unité au dis-
positif de suspension sur le côté A, puis placer les rondelles
inférieures et les écrous sur les boulons de suspension sur
ce côté. (Reportez-vous à la Fig. 17)
Zone de tuyauterie
A
B
D
C
Fig. 17
5-2
Installer l'unité intérieur.
(Reportez-vous à la Fig. 18)
• Verrouiller l'unité aux dispositifs de suspension sur le côté A.
• Accrocher l'unité aux 2 autres dispositifs de suspension et la
verrouiller avec les rondelles et les écrous inférieurs.
Support de
suspension
Ecrou
(A se procurer
sur place)
Serrer
(écrous doubles)
Fig. 18
5-3
Vérifiez le nivellement de l'unité à partir des
côtés C et D. (Reportez-vous à la Fig. 19)
Vérification du nivellement
Fig. 19
Fixation de la rondelle
Insérez la rondelle
ci-dessous.
Plaque de fixation de la
rondelle (5) (accessoire)
Rondelles pour support de
suspension (3) (accessoire)
Zone de tuyauterie
B
A
C
D
Niveau
8
