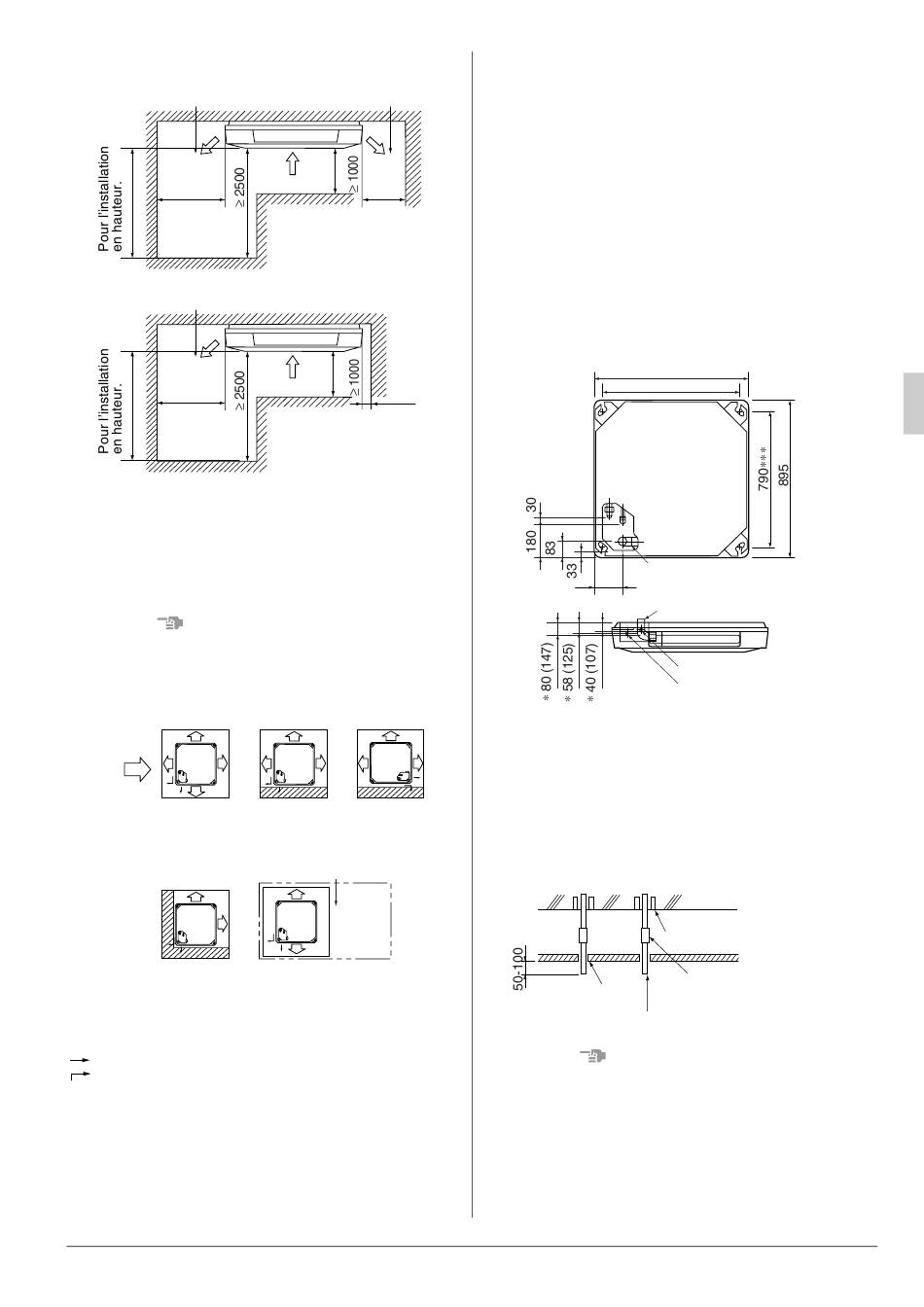

Espace requis pour l'installation
Décharge d'air
≥ 1500
Sol
Décharge d'air
≥ 1500
Sol
∗∗ De l'espace est nécessaire pour fixer/enlever les couvre-coins.
3-2
Direction de l'écoulement d'air
Sélectionner la direction d'écoulement d'air convenant le mieux
à l'emplacement de l'unité. L'écoulement d'air à 2 directions et
à 3 directions doit être réglé depuis la télécommande.
Pour plus de détails, voir "10. REGLAGE LOCAL".
REMARQUE
• La direction de la tuyauterie est restreinte. Donc sélectionner
la direction de l'écoulement d'air parmi les motifs ci-dessous.
[Motifs d'écoulement d'air] (Reportez-vous à la Fig. 1)
(Illustrations vues depuis le plafond)
A, B, C et D indiquent les bacs d'évacuation.
Direction de
C
l'écoulement
d'air
D
B
A
Décharge
d'air à 4
directions
Pièces en option requises
(Kit de tampon de blocage dos à dos)
C
D
Décharge
d'air à 2
directions
Direction de la tuyauterie de fluide frigorifique
Vers l'arrière (Tuyau droit)
Vers la droite (Coude requis)
Les tuyaux de fluide frigorifique allant vers le haut sont possi-
bles dans tous les motifs.
Français
Décharge d'air
Entrée d'air
≥ 1500
Obstruction
Entrée d'air
≥ 30∗∗
Obstruction
(longueur : mm)
C
D
D
B
C
A
Décharge
Décharge
d'air à 3
d'air à 3
directions
directions
C
A
Décharge
d'air à 2
directions
Fig. 1
3-3
Utiliser des boulons de suspension pour
l'installation. Vérifier si le plafond est
suffisamment solide pour supporter le poids
de l'unité. Si un risque est présent, renforcer
le plafond avant d'installer l'unité.
(Le trou d'installation est marqué sur le gabarit en papier pour
l'installation. S'y référer pour vérifier les points nécessitant un
renforcement.)
4.
PREPARATIONS AVANT
L'INSTALLATION
4-1

POUR UNE DECHARGE D'AIR A 4 DIRECTIONS

1. Rapport entre les trous de l'unité intérieure, emplace-
ment du boulon de suspension, tuyauterie et câblage.
(Reportez-vous à la Fig. 2)
(Illustration vue depuis le plafond)
790∗∗∗
B
Tuyau d'évacuation allant vers
163
Raccord de la durit
d'évacuation (VP20)
Fig. 2
∗ Dimensions en (
) pour les modèles 100 et 125
∗∗∗ Trou du boulon de suspension
2. Faire des trous pour les boulons de suspension, les
tuyauteries de fluide frigorifique et d'évacuation et le
câblage. (Reportez-vous à la Fig. 3)
• Se référer au gabarit en papier pour les emplacements.
• Sélectionner l'emplacement de chaque trou et ouvrir les
trous dans le plafond.
Ecrou long ou tendeur à vis
Faux plafond
Boulon de suspension
REMARQUE
• Toutes les pièces ci-dessus sont procurées localement.
(Utiliser des boulons de taille M8 ou M10)
Utiliser un trou ancré pour les plafonds existants et un insert
coulé, un ancrage coulé ou toute autre pièce procurée locale-
ment pour les nouveaux plafonds pour les renforcer afin qu'ils
puissent supporter le poids de l'unité. Ajuster l'espace libre du
faux plafond avant de continuer plus avant.
895
C
D
A
le haut montré ci-dessus
Tuyau de liquide
Tuyau de gaz
(longueur : mm)
Plaque du plafond
Ancrage
(longueur : mm)
Fig. 3
4
