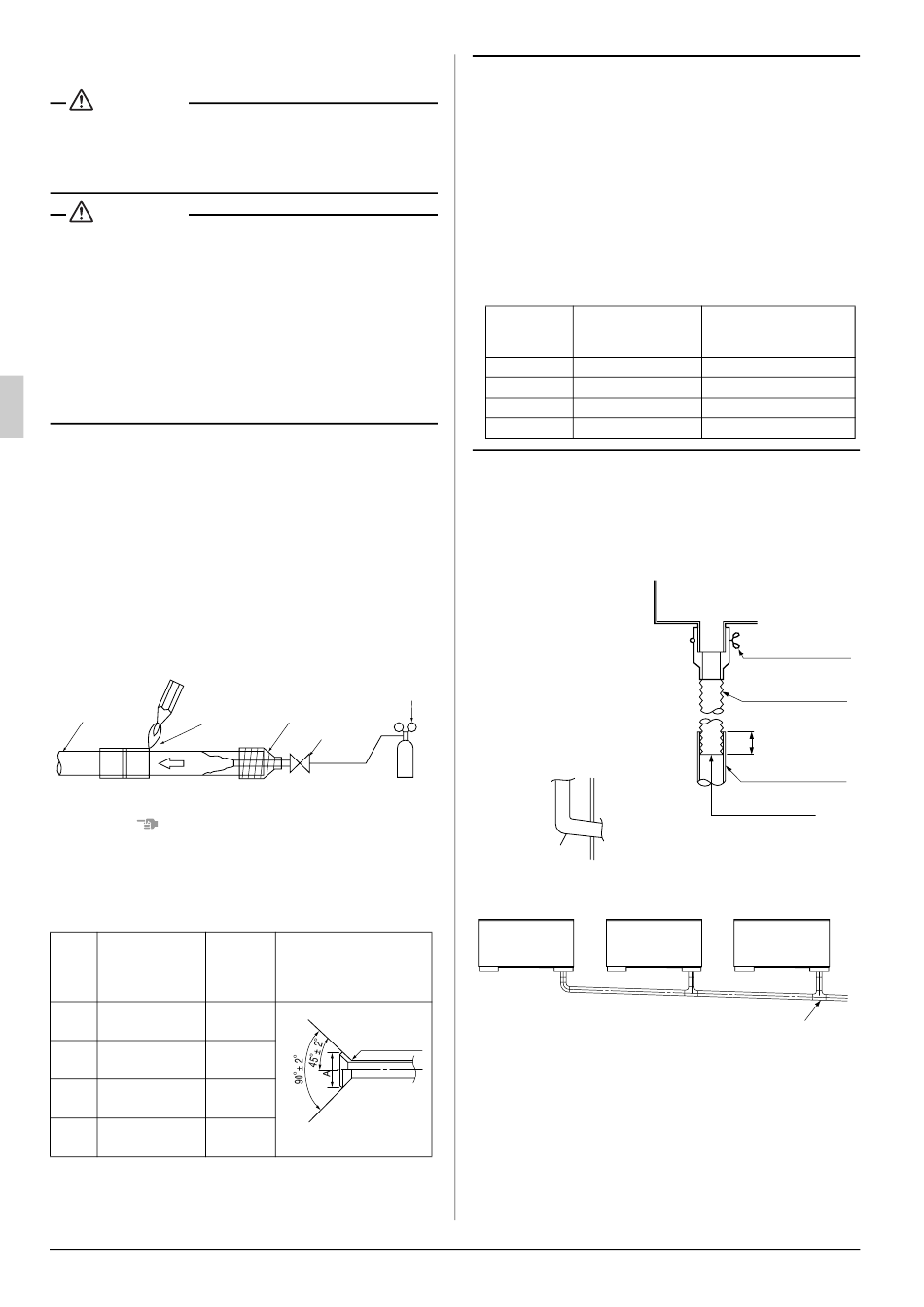

• N'enroulez le tampon de scellement (5) (accessoire)
qu'autour de l'isolant des raccords côté conduites de gaz.
ATTENTION
Veillez à isoler toutes les conduites locales jusqu'au raccor-
dement des conduites situées à l'intérieur de l'unité. Toutes
les conduites exposées pourraient former de la condensa-
tion ou provoquer des brûlures en cas de contact.
ATTENTION
PRÉCAUTION À PRENDRE LORS DE LA BRASURE DES
TUYAUX DE RÉFRIGÉRANT
N'utilisez pas de fondant lorsque vous brasez les tuyaux de
réfrigérant. Par conséquent, utilisez le fil à braser en cuivre
au phosphore (BCuP-2: JIS Z 3264/B-Cu93P-710/795: ISO
3677), qui ne requiert pas de fondant.
(Le fondant a une influence très négative sur les tuyaux de
réfrigérant. Par exemple, si vous utilisez un fondant à base
de chlore, les tuyaux se corroderont ou, en particulier, si le
fondant contient du fluor, il endommagera l'huile
réfrigérante.)
• Avant de braser les tuyaux locaux de réfrigérant, insufflez de
l'azote dans les tuyaux afin d'éliminer l'air qui y est contenu.
Si vous brasez les tuyaux sans y insuffler d'azote, une
couche d'oxyde se formera dans les tuyaux et pourrait pro-
voquer un dysfonctionnement du système.
• Ne commencez à braser les tuyaux de réfrigérant qu'après
avoir effectué la substitution d'azote ou l'insufflation d'azote
dans les tuyaux de réfrigérant. Après quoi, raccordez l'unité
intérieure avec un raccord à évasement ou à bride.
• La pression de l'azote doit être réglée sur 0,02 MPa via une
vanne de réduction de pression si vous brasez tout en insuf-
flant de l'azote dans les tuyaux.
Conduites de
Partie à
réfrigérant
souder
au laiton
Azote
REMARQUE
Utilisez les écrous évasés fournis avec le corps prin-
cipal.
• Pour le couple de serrage, reportez-vous au Tableau 2.
Tableau 2
Cali-
Dimen-
bre des
sions A de
Couple de serrage
con-
l'évase-
duites
ment (mm)
φ 6,4
14,2 – 17,2N·m
8,7 – 9,1
(1/4")
φ 9,5
32,7 – 39,9N·m
12,8 – 13,2
(3/8")
φ 12,7
49,5 – 60,3N·m
16,2 – 16,6
(1/2")
φ 15,9
61,8 – 75,4N·m
19,3 – 19,7
(5/8")
6
Vanne
réductrice
Pose de
de pression
ruban
adhésif
vanne
manuelle
Azote
Forme de l'évasement
R 0,4 ~ 0,8
Non conseillé mais peut être appliqué en cas d'urgence
Normalement, il convient d'utiliser une clé dynamométrique
mais, si vous devez installer l'appareil sans une telle clé,
vous pouvez suivre la méthode d'installation indiquée
ci-dessous.
Lorsque le travail est terminé, vérifier s'il n'y a pas de
fuite de gaz.
Lorsque que vous serrez l'écrou évasé avec une clé, à un
certain stade, la force de torsion augmente soudainement. A
partir de cette position, continuer à serrer l'écrou évasé selon
l'angle indiqué ci-dessous:
Tableau 3
Dimension des
Angle de serrage
tuyaux
supplémentaire
φ 6,4 (1/4")
60 à 90 degrés
φ 9,5 (3/8")
60 à 90 degrés
φ 12,7 (1/2")
30 à 60 degrés
φ 15,9 (5/8")
30 à 60 degrés
7.
TUYAUTERIES D'ECOULEMENT
〈〈Raccordez le tuyau d'écoulement comme illustré ci-des-
sous et prenez des mesures contre la condensation. Les
conduites mal raccordées peuvent provoquer des fuites et
mouiller meubles et objets.〉〉
(1) Installez les tuyaux
d'écoulement
Raccordez le tuyau
flexible d'évacuation
(1) en vous servant du
tuyau flexible et des
pièces joints, de la
façon indiquée sur le
dessin de droite.
Pose des tuyaux à
l'intérieur de l'unité
Inclinaison
• Si de multiples tuyaux d'écoulement convergent, installer
selon la procédure montrée ci-dessous.
Sélectionner des tuyaux d'écoulement convergents dont le cal-
ibre convient à la capacité de fonctionnement de l'unité.
Longueur de bras
recommandée
pour l'outil utilisé
Environ 150mm
Environ 200mm
Environ 250mm
Environ 300mm
Collecteur de
condensats
Collier de serrage en
métal (accessoire)(2)
Tuyau flexible
d'évacuation
(accessoire) (1)
50 ou plus
Tuyau d'écoulement
3/4 B
Coupez à la
longueur voulue
(longueur : mm)
Inclinaison vers le
bas d'au moins 1/100
