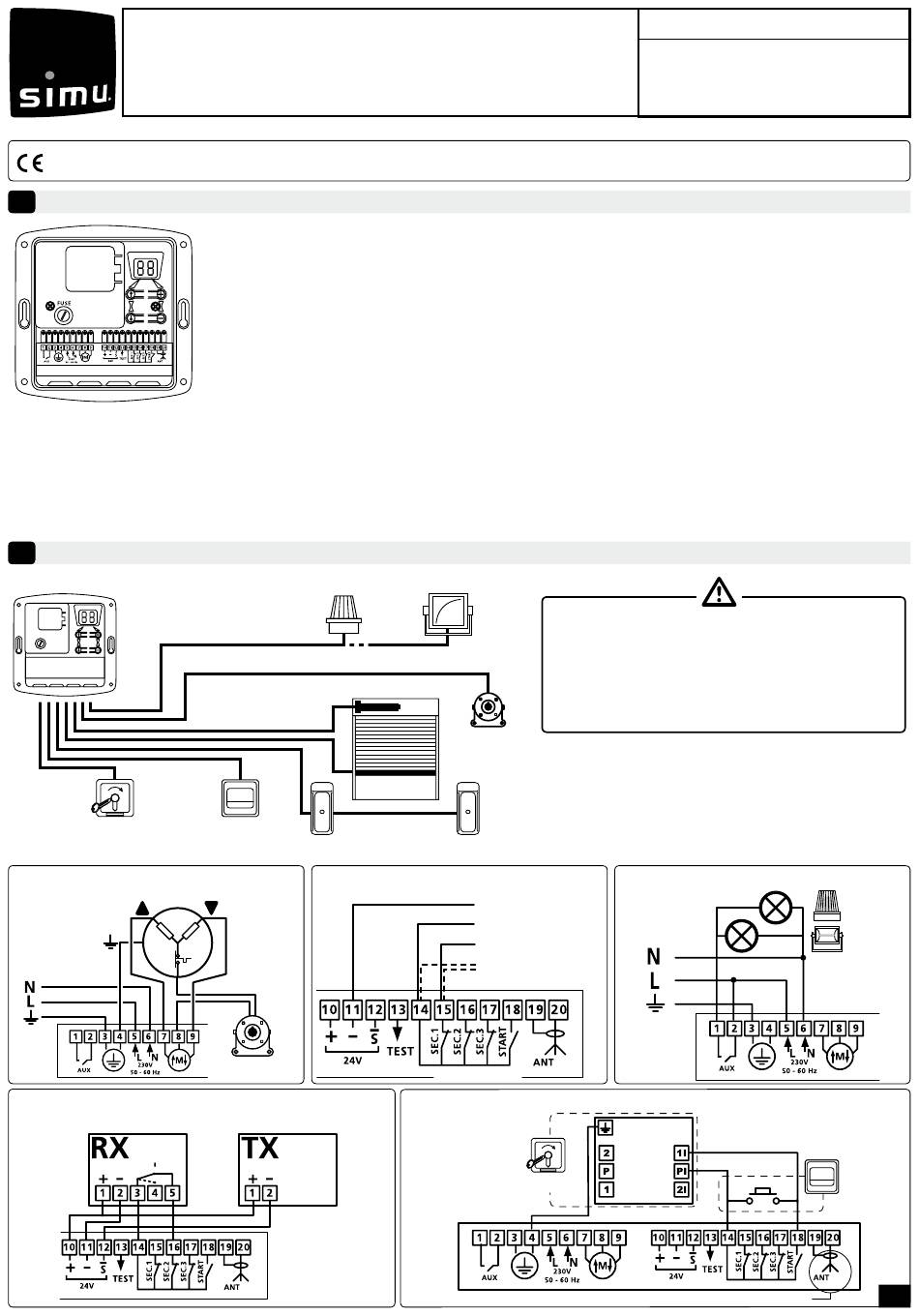

Funkempfänger für Rolltore
S.A.S. au capital de 5 000 000 ! - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Hiermit erklärt SIMU, dass sich dieses Produkt "RSA Hz" in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften
der Richtlinie 1999/5/EG befindet. Eine Erklärung der Konformität kann auf der WEB-Site : www.simu.fr, - Verwendbar in EU, CH
1
Beschreibung und technische Daten
- Der RSA Hz Empfänger gibt die Möglichkeit, ein Rolltor, ausgestattet mit einem 230V Motor mit integrierten Endschaltern, auf Distanz mittels Sendern
(Art.Nr. 2005914 / 2005326) zu bedienen. Verschiedene Schutz- und Signalsysteme können mit der RSA Hz verbunden werden. (Kontaktleiste, Licht-
schranken, Blink- / Warnlicht, Zonenbeleuchtung).
- Dieses Produkt entspricht den relevanten Normen bezüglicht Steuerungslösungen der Sicherheitsklasse für die Bedienung von Garagentorantrieben im
privaten Bereich EN 60335-2-95.
- Dies bildet die Grundlage für eine normenkonforme Installation gemäss NF EN 12453 "Sicherheitsaspekte bei der Verwendung von motorisierten Toren".
Der Funkempfänger RSA Hz muss in der Garage angebracht und mit einem Motor mit integrierter Nothandbedienung verwendet werden.
2
Verdrahtung
Montagebeispiel (Verdrahtungsquerschnitt :0,75 mm
Universeller Schlüsselschalter
(aussen)
Verdrahtung eines einphasigen Motors
MOTOR
3x1,5mm
2
Verdrahtung einer Lichtschranke (Art. Nr. 9012888)
Sender Zelle
3-4:NO
3-5:NF
24V
RSA Hz
- Stromversorgung : 230VAC 50 Hz
- Sicherung : 250V 5A träge
- Max. Motorleistung : 230VAC 750W
- Schutzklasse : IP44
- Betriebstemperatur : -15T55 (-15°C bis +55°C)
- Funkfrequenz : 433.42MHz
- Betriebsspannung zusätzlicher Anschlüsse : 24V
- Widerstandswerte für Kontaktleisten von 4 bis 12 K Ohm
Beleuchtung und / oder Signal
Einphasiger Motor
Taster
(innen)
Lichtschranken*
Abrollsicherung
Empfangende Zelle
24V
2
)
Abrollsicherung
Kontaktleiste
Anschlussschema Kontaktleiste
WEISS (-)
P5=04
BRAUN (+)
O
Kontaktleiste
ptische
GRÜN(SEC)
P5=03
Widerstandskontaktleiste
NF
NF
NF NO
Universeller Schlüsselschalter
(aussen)
Vor Gebrauch bitte aufmerksam durchlesen
- Max. Werte zusätzlicher Anschlüsse : 0.33A / 8W
(Fotozellen, Taster, Kontaktleisten etc.)
- Blinklicht : 24V, 10W max. oder 230V 40W max.
- Zonenbeleuchtung : 230VAC, 500W
- Zusätzlicher Ausgänge : Kontakt NO, 250VAC 500W
- Verwendungsklasse 1 (Erde angeschlossen)
- Dimension Gehäuse : 150 x 150 x 40 mm
Lokale Installationsnormen beachten, sowie folgende Punkte :
- Die Stromzufuhr vor jedem Eingriff unterbrechen.
- Flexible Kabel verwenden.
- Die Erdungsleitung anschliessen.
- Nach der Installation keine Zugbelastung auf die Anschlüsse.
* Verdrahtungsmöglichkeit einer zweiten Lichtschranke auf dem
Sicherheitseingang Nr. 3 (Anschluss 14 & 17)
Verdrahtung für Beleuchtung u./o. Blinklicht (230V 500W)
Verdrahtung von Bedienungselementen
Das Kabel der Antenne durch den rechten Ausgang hinausziehen
5069226C
Taster
(innen)
1/4
