GUIDE DE
DÉMARRAGE
RAPIDE
COFFRET
DE COMMANDE RADIO

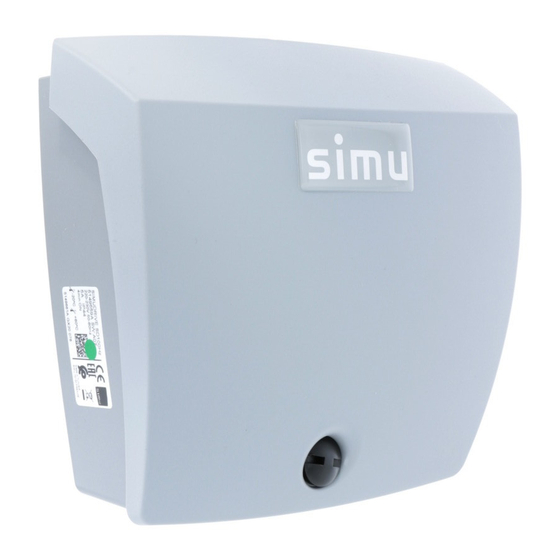

SD100Hz
APPLICATIF :
Coffret de commande monophasé pour pilotage radio d'une porte de garage
O
enroulable équipée d'un moteur SIMU d'une puissance <1100W, d'une barre
palpeuse optique et d'un jeu de cellules reflex ou photo-électriques.
INSTALLATION
O
Fixation du récepteur
➊
Câblage de l'antichute
LE CÂBLAGE D'UN DISPOSITIF
ANTICHUTE EST OBLIGATOIRE.
PORTES DE GARAGES ENROULABLES
Câblage du moteur
➋
POUR
7 6 5
4
Terre
L2
Neutre
L1
