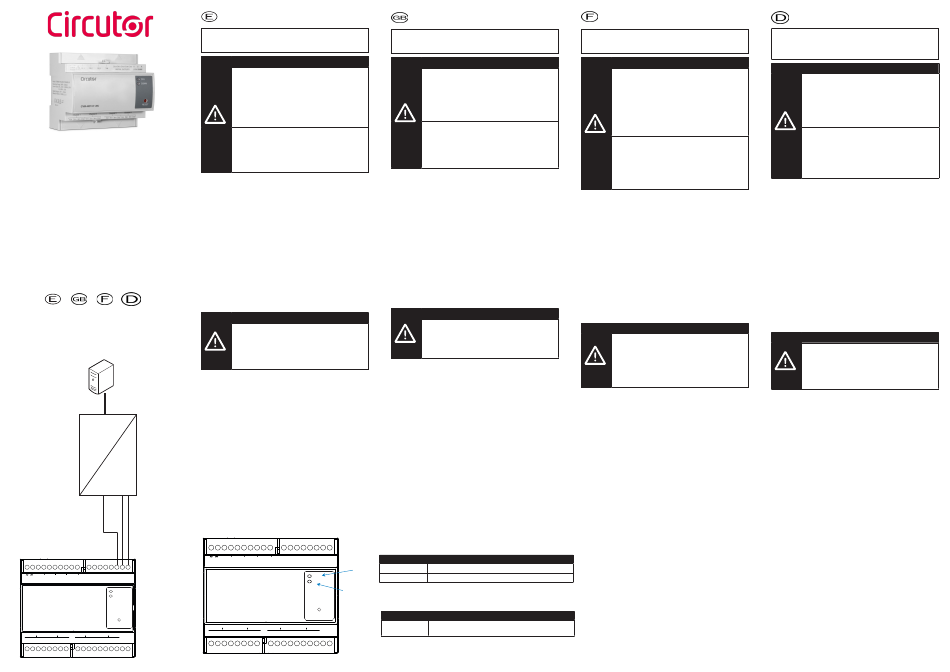

CVM-NET4+-MC
1. DESCRIPCIÓN
ANALIZADOR DE REDES
CVM-NET4+-MC es un instrumento que mide y calcula los
POWER ANALYZER
principales parámetros eléctricos en redes industriales trifásicas
ANALYSEUR DE RÉSEAUX
(equilibradas o desequilibradas) y monofásicas.
La medida se realiza en verdadero valor eficaz, mediante tres
NETZANALYSATOR
entradas de tensión alterna y neutro y la medida de hasta 4
circuitos con tres entradas de corriente (a través de transformadores
de corriente In / 0,250 A)
Dado que el equipo no dispone de teclado, los parámetros de
configuración deben enviarse al dispositivo a través de comandos
Modbus/RTU (Ver manual completo en la página web de CIRCUTOR
www.circutor.es ).
2. INSTALACIÓN
El CVM-NET4+-MC debe ser instalado dentro de un cuadro eléctrico
o envolvente, con fijación en carril DIN (IEC 60715).
Conexiones RS-485 / RS-485 Conections
El equipo debe conectarse a un circuito de alimentación protegido
con fusibles tipo gl (IEC 269) ó tipo M, comprendido entre 0.5 y 2A.
Deberá estar previsto de un interruptor magnetotérmico o dispositivo
PC
equivalente para desconectar el equipo de la red de alimentación.
RS-232 / USB / Ethernet / Profibus ...
El circuito de alimentación se debe conectar con cable de sección
mínima 1mm
RS-232
USB
Ethernet
Profibus
...
RS-485
RS-485
S(GND)
B(-) A(+)
B S
D 01 D 02 D 03 D 04 D D0 A
V V V V
Power Supply L1 L2 L3 N
DIGITAL OUTPUTS COM RS485
CPU
COMM
RESET
Channel 1 Channel 2 Channel 3 Channel 4
1 2 3 C 1 2 3 C 1 2 3 C 1 2 3 C
S1 S1 S1 S2 S1 S1 S1 S2 S1 S1 S1 S2 S1 S1 S1 S2
Este manual es una guía de instalación del CVM-NET4+-MC.
Para más información, se puede descargar el manual completo
en la página web de CIRCUTOR: www.circutor.es
¡IMPORTANTE!
Antes de efectuar cualquier operación de instalación,
reparación o manipulación de cualquiera de las co-
nexiones del equipo debe desconectar el aparato de
toda fuente de alimentación, tanto alimentación como
de medida. Cuando sospeche un mal funcionamiento
del equipo póngase en contacto con el servicio
posventa. El diseño del equipo permite una sustitu-
ción rápida en caso de avería.
El fabricante del equipo no se hace responsable
de daños cualesquiera que sean en caso de que el
usuario o instalador no haga caso de las adverten-
cias y/o recomendaciones indicadas en este manual
ni por los daños derivados de la utilización de pro-
ductos o accesorios no originales o de otras marcas.
¡IMPORTANTE!
Tener en cuenta que con el equipo conectado, los
bornes pueden ser peligrosos al tacto, y la apertura
de cubiertas ó eliminación de elementos puede dar
acceso a partes peligrosas al tacto. El equipo no
debe ser utilizado hasta que haya finalizado por
completo su instalación
.
2
D D D D D B S A
01 02 03 04 D0 LEDs
V V V V
Power Supply L1 L2 L3 N
DIGITAL OUTPUTS COM RS485
CPU
CPU
COMM
COMM
TECLA / KEY
RESET
Channel 1 Channel 2 Channel 3 Channel 4
1 2 3 C 1 2 3 C 1 2 3 C 1 2 3 C
S1 S1 S1 S2 S1 S1 S1 S2 S1 S1 S1 S2 S1 S1 S1 S2
This manual is a CVM-NET4+-MC installation guide. For further
information, please download the full manual from the CIRCUTOR
web site: www.circutor.com
IMPORTANT!
The unit must be disconnected from its power supply
sources (power supply and measurement) before
undertaking any installation, repair or handling
operations on the unit's connections. Contact the
after-sales service if you suspect that there is an
operational fault in the unit. The unit has been de-
signed for easy replacement in case of malfunction.
The manufacturer of the unit is not responsible for
any damage resulting from failure by the user or
installer to heed the warnings and/or recommenda-
tions set out in this manual, nor for damage resulting
from the use of non-original products or accessories
or those made by other manufacturers.
1. DESCRIPTION
CVM-NET4+-MC is an instrument that measures and calculates the
main electrical parameters of three-phase (balanced or unbalanced)
and single-phase industrial power networks.
It measures true effective (RMS) values, using three alternating and
neutral voltage inputs and can measure up to 4 circuits with three
current inputs (through current transformers In / 0.250 A) .
The unit does not feature a keyboard. Therefore, the configuration
parameters must be sent to the device via Modbus/RTU commands
(See the full manual in CIRCUTOR's web site: www.circutor.es ).
2. INSTALLATION
The CVM-NET4+-MC unit must be installed on an electric panel or
enclosure, attached to a DIN rail (IEC 60715).
IMPORTANT!
Take into account that when the device is connect-
ed, the terminals may be hazardous to the touch,
and opening the covers or removing elements may
provide access to parts that are dangerous to the
touch. Do not use the device until it is fully installed
The unit must be connected to a power circuit that is protected with
gl (IEC 269) or M type fuses with a rating of 0.5 to 2 A. It must be
fitted with a circuit breaker or equivalent device, in order to be able
to disconnect the unit from the power supply network.
The power circuit must be connected with cables that have a mini-
mum cross-section of 1mm .
2
CPU Equipo alimentado / Powered unit
Comunicación RS-485 / RS-485 Communication
COMM
Restablece los parámetros de comunicación de defecto.
RESET
It restores the default communication parameters.
Ce manuel est un guide d'installation du CVM-NET4+-MC. Pour
une plus ample information, le manuel complet peut être téléchar-
gé sur le site web de CIRCUTOR : www.circutor.com.
IMPORTANT!
Avant d'effectuer toute opération de installation,
réparation ou manipulation de l'une quelconque des
connexions de l'équipement, vous devez déconnec-
ter l'appareil de toute source d'alimentation, tant
d'alimentation que de mesure. Lorsque vous sus-
pectez un mauvais fonctionnement de l'équipement,
contactez le service après-vente. La conception de
l'équipement permet son remplacement rapide en
cas de panne.
Le fabricant de l'équipement ne se rend pas respon-
sable de tous dommages qui se produiraient dans
le cas où l'utilisateur ou l'installateur n'aurait pas
respecté les avertissements et/ou recommandations
indiqués dans ce manuel ni des dommages dérivés
de l'utilisation de produits ou d'accessoires non
originaux ou d'autres marques.
1. DESCRIPTION
CVM-NET4+-MC est un instrument qui mesure et calcule les prin-
cipaux paramètres électriques sur des réseaux industriels triphasés
(équilibrés ou déséquilibrés) et monophasés.
La mesure est réalisée en véritable valeur efficace, à travers trois
entrées de tension alternative et neutre et la mesure de jusqu'à
quatre circuits avec trois entrées de courant (à travers des transfor-
mateurs de courant In / 0,250 A).
Étant donné que l'équipement ne dispose pas de clavier, les para-
mètres de configuration doivent être envoyés au dispositif à travers
les commandes Modbus/RTU (voir manuel complet sur le site web
de CIRCUTOR, www.circutor.es).
2. INSTALLATION
L'installation de l'équipement est réalisée sur panneau sur le couloir
DIN. DIN 43700).
IMPORTANT!
Prendre en compte que, avec l'équipement connec-
té, les bornes peuvent être dangereuses au toucher,
et l'ouverture de capots ou l'élimination d'éléments
peut donner accès aux parties partes dangereuses
au toucher. L'équipement ne doit pas être utilisé
avant que son installation ne soit complètement
terminée.
L'équipement doit être connecté à un circuit d'alimentation protégé
avec des fusibles type gl (IEC 269) ou type M, avec des valeurs
comprises entre 0,5 et 2A. Il doit être pourvu d'un interrupteur mag-
nétothermique, ou dispositif équivalent, pour pouvoir déconnecter
l'équipement du réseau d'alimentation.
Le circuit d'alimentation doit être connecté avec un câble à section
minimum d'1 mm 2 .
Diese Anleitung ist eine kurze Installationsanleitung des CVM-
NET4+-MC. Für zusätzliche Informationen können Sie die
vollständige Anleitung von der CIRCUTOR-Webseite herunterla-
den: www.circutor.com
WICHTIG!
Vor Wartungsarbeiten, Reparaturen oder Arbeiten an
den Geräteanschlüssen muss das Gerät von allen
Stromquellen, sowohl Stromversorgung als auch
Messstrom, getrennt werden. Setzen Sie sich bitte
bei Verdacht auf Störungen mit dem Kundendienst
in Verbindung. Die Bauweise des Gerätes ermöglicht
im Falle von Störungen einen schnellen Austausch.
Der Hersteller des Gerätes haftet für keinerlei
Schäden, die entstehen, wenn der Benutzer oder
Installateur die Warnhinweise und/oder Empfehlun-
gen in dieser Anleitung nicht beachtet und nicht für
Schäden, die sich aus der Verwendung von nicht
originalen Produkten oder Zubehör oder von anderen
Herstellern ergeben.
1. BESCHREIBUNG
Beim CVM-NET4+-MC handelt es sich um ein Instrument zum
Messen und Berechnen der wichtigsten elektrischen Parameter in
industriellen Dreiphasennetzen (symmetrische oder unsymmetrische)
und Einphasennetzen.
Die Messung erfolgt als echter Effektivwert über drei Wechsels-
pannungseingänge und Nullleiter, sowie die Messung von bis zu
4 Stromkreisen mit drei Stromeingängen (über Stromwandler In /
0,250 A)
Da das Gerät keine Tastatur besitzt, müssen die Konfigurationspa-
rameter über Modbus RTU-Befehle an das Gerät übermittelt werden
(siehe vollständige Betriebsanleitung in der Homepage von CIRCU-
TOR www.circutor.es ).
2. INSTALLATION
Der Einbau des Gerätes erfolgt auf der DIN-Schiene. Alle Anschlüsse
verbleiben in Inneren der Schalttafel.
WICHTIG!
Es ist zu beachten, dass bei angeschlossenem
Gerät durch die Klemmen,das Öffnen der Abde-
ckung oder die Herausnahme von Teilen eine
Berührung mit gefährlichen Teilen möglich ist. Das
Gerät ist erst einzusetzen, wenn seine montage
vollständig abgeschlossen ist.
Das Gerät muss an einen durch Sicherungen vom Typ gl (IEC 269)
oder M geschützten Stromkreis von 0,5 bis 2 A angeschlossen
werden. Es muss mit einem Thermo-Magnetschallter oder einer
äquivalenten Vorrichtung ausgestattet sein, um die Anlage von dem
Versorgungsnetz abschalten zu können.
Für den Stromanschluss des Gerätes wird ein Kabel von 1 mm
2
minimum verwendet.
