Page 1 Analyseur de réseaux CVM-E3-MINI MANUEL D’INSTRUCTIONS (M170B01-02-20B)
Page 2 CVM-E3-MINI Manuel d’instructions...
Page 3: Précautions De Sécurité
CIRCUTOR, SA, se réserve le droit de modifi er les caractéristiques ou le manuel du produit, sans préavis. LIMITATION DE RESPONSABILITÉ CIRCUTOR, SA, se réserve le droit de réaliser des modifi cations, sans préavis, du dispositif ou des spécifi cations de l’équipement, exposées dans le présent manuel d’instructions.
Page 4: Table Des Matières
3�6�11�- MESURE DE RÉSEAU BIPHASÉ AVEC CONNEXION À 3 FILS: CVM-E3-MINI-FLEX ET CVM-E3-MINI-FLEX-WiEth �� 26 3�6�12�- MESURE DE RÉSEAU MONOPHASÉ DE PHASE À PHASE À 2 FILS: CVM-E3-MINI-ITF ET CVM-E3-MINI-ITF-WiEth �� 27 3�6�13�- MESURE DE RÉSEAU MONOPHASÉ DE PHASE À PHASE À 2 FILS: CVM-E3-MINI-MC ET CVM-E3-MINI-MC-WiEth ��...
Page 5 6�18�7� ÉTAT DES CONTACTS �� 72 6�18�8� KILOWATTS PAR IMPULSION �� 72 6�18�9� LARGEUR DE L’IMPULSION �� 73 6�19�- FONCTIONNEMENT DE L’ENTRÉE NUMÉRIQUE (Modèles CVM-E3-MINI-xxx) �� 74 6�20�- SÉLECTION DE TARIF (Modèles CVM-E3-MINI-xxx-WiEth) �� 74 6�21�- BACKLIGHT, RÉTROÉCLAIRAGE DE L’ÉCRAN �� 75 6�22�- COMMUNICATIONS RS-485 (Modèles CVM-E3-MINI-xxx) ��...
Page 6 CVM-E3-MINI 7�- CVM-E3-MINI-XXX: COMMUNICATIONS RS-485 �� 83 7�1�- CONNECTIQUE �� 83 7�2�- PROTOCOLE MODBUS�� 84 7�2�1�- EXEMPLE DE LECTURE: Fonction 0x04� �� 84 7�2�2�- EXEMPLE D’ÉCRITURE: Fonction 0x05� �� 84 7�3�- COMMANDES MODBUS �� 85 7�3�1�- VARIABLES DE MESURE �� 85 7�3�2�- VARIABLES D’ÉNERGIE ��...
Page 7: Historique Des Révisions
CVM-E3-MINI HISTORIQUE DES RÉVISIONS Tableau 1: Historique des révisions� Date Révision Description 02/19 M170B01-02-19A Versión Inicial Changements dans les sections suivantes: 03/19 M170B01-02-19B 3.6.2. - 3.6.5. Changements dans les sections suivantes: 03/19 M170B01-02-19C 3.6.3. - 3.6.6. - 3.6.11. - 3.6.14. - 3.6.17.
Page 8: Vérification À La Réception

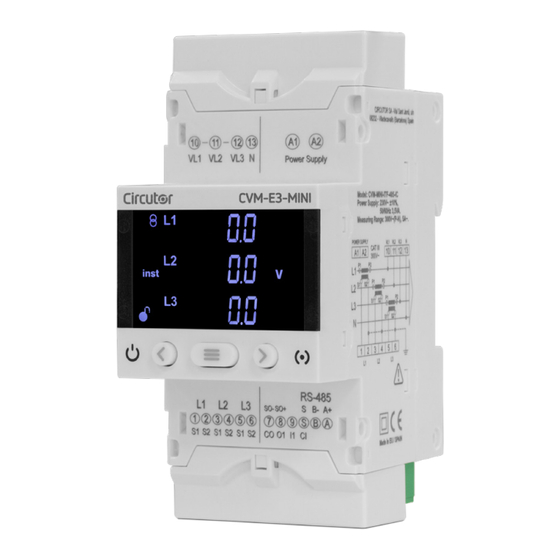

CIRCUTOR� 2�- DESCRIPTION DU PRODUITE Le CVM-E3-MINI est un instrument qui mesure, calcule et affiche les principaux paramètres électriques sur des réseaux monophasés, à deux phases, avec et sans neutre, triphasés équi- librés, avec une mesure en ARON ou déséquilibrés. La mesure est réalisée en véritable valeur efficace, au moyen de trois entrées de tension CA et trois entrées de courant.
Page 9 CVM-E3-MINI L’équipement dispose de : - 3 touches, qui permettent de se déplacer sur les différents écrans et réaliser la programmation de l’équipement. - 2 DEL d’indication : CPU et ALARME. - display LCD, pour afficher tous les paramètres, Manuel d’instructions...
Page 10: Installation De L'équipement
L’installation de l’équipement CVM-E3-MINI doit être réalisée par du personnel autorisé et qua- lifié. Avant de manipuler, modifier les connexions ou remplacer l’équipement, il faut retirer l’alimen- tation et débrancher la mesure.
Page 11: 3�3�- Adaptateur De Panneau 72 X 72 Mm
3.3.- ADAPTATEUR DE PANNEAU 72 x 72 mm Note: L’adaptateur de panneau de 72 x 72 mm est un accessoire en vente séparément. CIRCUTOR dispose d’un adaptateur de panneau pour l’appareil CVM-E3-MINI, à installer sur des panneaux de 72 x 72 mm.
Page 12 CVM-E3-MINI  Figure 2: Installation de l’adaptateur de panneau� Tableau 4: Caractéristiques techniques de l’adaptateur de panneau� Caractéristiques techniques Degré de protection IP40 Boîtier Plastique V0 auto-extinguible 68 mm 68 mm Figure 3: Coupe du panneau� Manuel d’instructions...
Page 13: 3�4�- Cvm-E3-Mini-Flex: Capteurs Rogowski
CVM-E3-MINI 3.4.- CVM-E3-MINI-FLEX: CAPTEURS ROGOWSKI La mesure de courant dans le modèle CVM-E3-MINI-FLEX est réalisée à travers des capteurs flexibles, sur la base du principe de bobine Rogowski. La flexibilité du capteur permet la mesure de courant alternatif avec une indépendance relative de la position du conducteur.
Page 14: 3�5�- Bornes De L'équipement
CVM-E3-MINI 3.5.- BORNES DE L’ÉQUIPEMENT 3�5�1�- MODÈLES CVM-E3-MINI-ITF ET CVM-E3-MINI-MC Figure 4: Bornes du CVM-E3-MINI-ITF / -MC / -FLEX: Supérieur - Inférieur� Tableau 7: Liste des bornes: CVM-E3-MINI-ITF et CVM-E3-MINI-MC� Bornes de l’équipement A1: Alimentation auxiliaire 4: S2, Entrée de courant L2 A2: Alimentation auxiliaire 5: S1, Entrée de courant L3...
Page 15: 3�5�3�- Modèles Cvm-E3-Mini-Itf-Wieth Et Cvm-E3-Mini-Mc-Wieth
CVM-E3-MINI 3�5�3�- MODÈLES CVM-E3-MINI-ITF-WiEth ET CVM-E3-MINI-MC-WiEth Ethernet Figure 5: Bornes du CVM-E3-MINI-ITF/-MC/-FLEX-WiEth: Supérieur - Inférieur� Tableau 9: Liste des bornes: CVM-E3-MINI-ITF-WiEth et CVM-E3-MINI-MC-WiEth� Bornes de l’équipement 2: S2, Entrée de courant L1 A1: ~ +, Alimentation auxiliaire A2: ~ -, Alimentation auxiliaire 3: S1, Entrée de courant L2...
Page 16: Schéma De Connectique
P2 S1 P2 S1 CARGA / LOAD Figure 6: Mesure triphasée avec connexion à 4 fils: CVM-E3-MINI-ITF et CVM-E3-MINI-ITF-WiEth. Pour garantir l’isolement de l’appareil et sa catégorie, il est nécessaire de connecter les terminaux S2 des transformateurs à la terre.
Page 17: 3�6�2�- Mesure De Réseau Triphasé Avec Connexion À 4 Fils: Cvm-E3-Mini-Mc Et
Brown/Vert CARGA / LOAD Figure 7: Mesure triphasée avec connexion à 4 fils: CVM-E3-MINI-MC et CVM-E3-MINI-MC-WiEth. Note: Ne connectez pas les transformateurs de courant MC à la terre. La valeur du secondaire du transformateur MC est fixe à 0,250 A.
Page 18: 3�6�3�- Mesure De Réseau Triphasé Avec Connexion À 4 Fils: Cvm-E3-Mini-Flex Et
3�6�3�- MESURE DE RÉSEAU TRIPHASÉ AVEC CONNEXION À 4 FILS: CVM-E3-MINI-FLEX ET CVM-E3-MINI-FLEX-WiEth Système de mesure: 4-3Ph Alimentación Auxiliar Power Supply SHLD SHLD CARGA / LOAD Figure 8: Mesure triphasée avec connexion à 4 fils: CVM-E3-MINI-FLEX et CVM-E3-MINI-FLEX-WiEth. Est obligatoire de connecter le SHLD à la sonde. Manuel d’instructions...
Page 19: 3�6�4�- Mesure De Réseau Triphasé Avec Connexion À 3
P2 S1 P2 S1 CARGA / LOAD Figure 9: Mesure triphasée avec connexion à 3 fils: CVM-E3-MINI-ITF et CVM-E3-MINI-ITF-WiEth. Pour garantir l’isolement de l’appareil et sa catégorie, il est nécessaire de connecter les terminaux S2 des transformateurs à la terre.
Page 20: 3�6�5�- Mesure De Réseau Triphasé Avec Connexion À 3 Fils: Cvm-E3-Mini-Mc Et
Brown/Vert CARGA / LOAD Figure 10: Mesure triphasée avec connexion à 3 fils: CVM-E3-MINI-MC et CVM-E3-MINI-MC-WiEth. Note: Ne connectez pas les transformateurs de courant MC à la terre. La valeur du secondaire du transformateur MC est fixe à 0,250 A.
Page 21: 3�6�6�- Mesure De Réseau Triphasé Avec Connexion À 3 Fils: Cvm-E3-Mini-Flex Et
3�6�6�- MESURE DE RÉSEAU TRIPHASÉ AVEC CONNEXION À 3 FILS: CVM-E3-MINI-FLEX ET CVM-E3-MINI-FLEX-WiEth Système de mesure: 4-3Ph Alimentación Auxiliar Power Supply SHLD SHLD CARGA / LOAD Figure 11: Mesure triphasée avec connexion à 3 fils: CVM-E3-MINI-FLEX et CVM-E3-MINI-FLEX-WiEth. Est obligatoire de connecter le SHLD à la sonde. Manuel d’instructions...
Page 22: 3�6�7�- Mesure De Réseau Triphasé Avec Connexion À 3 Fils Et Transformateurs En
Alimentación Auxiliar Power Supply CARGA / LOAD Figure 12: Mesure triphasée avec connexion à 3 fils et transformateurs en connexion ARON: CVM-E3-MINI-ITF et CVM-E3-MINI-ITF-WiEth� Pour garantir l’isolement de l’appareil et sa catégorie, il est nécessaire de connecter les terminaux S2 des transformateurs à la terre.
Page 23: 3�6�8�- Mesure De Réseau Triphasé Avec Connexion À 3 Fils Et Transformateurs En
Alimentación Auxiliar Power Supply CARGA / LOAD Figure 13: Mesure triphasée avec connexion à 3 fils et transformateurs en connexion ARON: CVM-E3-MINI-MC et CVM-E3-MINI-MC-WiEth� Note: Ne connectez pas les transformateurs de courant MC à la terre. La valeur du secondaire du transformateur MC est fixe à 0,250 A.
Page 24: 3�6�9�- Mesure De Réseau Biphasé Avec Connexion À 3 Fils: Cvm-E3-Mini-Itf Et
CVM-E3-MINI 3�6�9�- MESURE DE RÉSEAU BIPHASÉ AVEC CONNEXION À 3 FILS: CVM-E3-MINI-ITF ET CVM-E3-MINI-ITF-WiEth Système de mesure: 3-2Ph Alimentación Auxiliar Power Supply P2 S1 CARGA / LOAD Figure 14: Mesure biphasée avec connexion à 3 fils: CVM-E3-MINI-ITF y CVM-E3-MINI-ITF-WiEth. Pour garantir l’isolement de l’appareil et sa catégorie, il est nécessaire de connecter les terminaux S2 des transformateurs à...
Page 25 P2 S1 CARGA / LOAD Figure 15: Mesure biphasée avec connexion à 3 fils: CVM-E3-MINI-MC et CVM-E3-MINI-MC-WiEth. Note: Ne connectez pas les transformateurs de courant MC à la terre. La valeur du secondaire du transformateur MC est fixe à 0,250 A.
Page 26: 3�6�11�- Mesure De Réseau Biphasé Avec Connexion À 3 Fils: Cvm-E3-Mini-Flex Et
3�6�11�- MESURE DE RÉSEAU BIPHASÉ AVEC CONNEXION À 3 FILS: CVM-E3-MINI-FLEX ET CVM-E3-MINI-FLEX-WiEth Système de mesure: 3-2Ph Alimentación Auxiliar Power Supply SHLD SHLD CARGA / LOAD Figure 16: Mesure biphasée avec connexion à 3 fils: CVM-E3-MINI-FLEX et CVM-E3-MINI-FLEX-WiEth. Est obligatoire de connecter le SHLD à la sonde. Manuel d’instructions...
Page 27: 3�6�12�- Mesure De Réseau Monophasé De Phase À Phase À 2 Fils: Cvm-E3-Mini-Itf Et
Power Supply CARGA / LOAD Figure 17: Mesure monophasée de phase à phase à 2 fils: CVM-E3-MINI-ITF et CVM-E3-MINI-ITF-WiEth. Pour garantir l’isolement de l’appareil et sa catégorie, il est nécessaire de connecter les terminaux S2 des transformateurs à la terre.
Page 28: 3�6�13�- Mesure De Réseau Monophasé De Phase À Phase À 2 Fils: Cvm-E3-Mini-Mc Et
Power Supply CARGA / LOAD Figure 18: Mesure monophasée de phase à phase à 2 fils: CVM-E3-MINI-MC et CVM-E3-MINI-MC-WiEth. Note: Ne connectez pas les transformateurs de courant MC à la terre. La valeur du secondaire du transformateur MC est fixe à 0,250 A.
Page 29: 3�6�14�- Mesure De Réseau Monophasé De Phase À Phase À 2 Fils: Cvm-E3-Mini-Flex Et
NI-FLEX ET CVM-E3-MINI-FLEX-WiEth Système de mesure: 2-2Ph Alimentación Auxiliar Power Supply SHLD SHLD CARGA / LOAD Figure 19: Mesure monophasée de phase à phase à 2 fils: CVM-E3-MINI-FLEX et CVM-E3-MINI-FLEX-WiEth. Est obligatoire de connecter le SHLD à la sonde. Manuel d’instructions...
Page 30: 3�6�15�- Mesure De Réseau Monophasé De Phase À Neutre À 2 Fils: Cvm-E3-Mini-Itf Et
Power Supply CARGA / LOAD Figure 20: Mesure monophasée de phase à neutre à 2 fils: CVM-E3-MINI-ITF et CVM-E3-MINI-ITF-WiEth. Pour garantir l’isolement de l’appareil et sa catégorie, il est nécessaire de connecter les terminaux S2 des transformateurs à la terre.
Page 31: 3�6�16�- Mesure De Réseau Monophasé De Phase À Neutre À 2 Fils: Cvm-E3-Mini-Mc Et
Power Supply CARGA / LOAD Figure 21: Mesure monophasée de phase à neutre à 2 fils: CVM-E3-MINI-MC et CVM-E3-MINI-MC-WiEth. Note: Ne connectez pas les transformateurs de courant MC à la terre. La valeur du secondaire du transformateur MC est fixe à 0,250 A.
Page 32: 3�6�17�- Mesure De Réseau Monophasé De Phase À Neutre À 2 Fils: Cvm-E3-Mini-Flex
MINI-FLEX ET CVM-E3-MINI-FLEX-WiEth Système de mesure: 2-1Ph Alimentación Auxiliar Power Supply SHLD SHLD CARGA / LOAD Figure 22: Mesure monophasée de phase à neutre à 2 fils: CVM-E3-MINI-FLEX et CVM-E3-MINI-FLEX-WiEth. Est obligatoire de connecter le SHLD à la sonde. Manuel d’instructions...
Page 33: Fonctionnement
CVM-E3-MINI 4�- FONCTIONNEMENT Le CVM-E3-MINI est un analyseur de réseaux sur les quatre quadrants (consommation et gé- nération). L’équipement peut travailler selon trois conventions de mesure différentes : Convention de mesure CIRCUTOR.  Convention de mesure IEC.  IEEE.  Convention de mesure La configuration de la convention de mesure est réalisée à...
Page 34: 4�1�- Paramètres De Mesure
P > 0 Q < 0 Figure 25: Convention de mesure IEEE� 4.1.- PARAMÈTRES DE MESURE L’équipement affiche les paramètres électriques qui sont montrés sur le Tableau 11 Tableau 11: Paramètres de mesure du CVM-E3-MINI� Phases Total Valeur Valeur Paramètre Unités...
Page 35 CVM-E3-MINI Tableau 11 (Continuation): Paramètres de mesure du CVM-E3-MINI� Phases Total Valeur Valeur Paramètre Unités L1-L2-L3 maximale minimale Décomposition harmonique Courant harm V  (jusqu’à 31º harmonique) Énergie active totale M/kWh   (consommation et génération) Énergie réactive inductive totale M/kvarLh ...
Page 36: 4�2�- Fonctions Du Clavier
CVM-E3-MINI 4.2.- FONCTIONS DU CLAVIER Le CVM-E3-MINI dispose de 3 touches pour se déplacer sur les différents écrans et pour réa- liser la programmation de l’équipement. Fonction des touches sur les écrans de mesure ( Tableau 12 Tableau 12: Fonction des touches sur les écrans de mesure�...
Page 37 Figure 26 Zone d’état Zone d’information Figure 26: Zones du display du CVM-E3-MINI�  La zone d’information, qui affiche toutes les valeurs que l’appareil est en train de mesurer ou calculer. La zone d’état de l’appareil, qui affiche les différents états, profils et informations de l’appareil (...
Page 38: 4�4�- Indicateurs Led
En fonction de l’état des entrées, il est possible de déterminer le tarif sélectionné par le Tableau Tableau 17: Sélection du tarif en fonction de l’entrée� I1 Entrée 1 Tarif Entrée logique Sélection du tarif Note: Dans les modèles CVM-E3-MINI-xxx-WiEth la sélection du tarif se fait à travers le menu de configuration. Manuel d’instructions...
Page 39: 4�6�- Sortie Numérique (Modèles Cvm-E3-Mini-Xxx)
CVM-E3-MINI 4.6.- SORTIE NUMÉRIQUE (Modèles CVM-E3-MINI-xxx) L’appareil est doté d’une sortie numérique, d’un transistor NPN optoisolé (terminaux 8 et 7 de ) totalement programmables, voir « Figure 4 6.18.- PROGRAMMATION DE L’ALARME : SORTIE ». NUMÉRIQUE T1 En appuyant sur les touches il est possible d’accéder à...
Page 40: Affichage
CVM-E3-MINI 5�- AFFICHAGE Le CVM-E3-MINI dispose de 2 profils de fonctionnement avec les écrans d’affichage conformes au profil sélectionné :  Profil Analyseur, analyzer,  Profil efficacité énergétique électrique, e L’appareil affiche par défaut le profil d’efficacité énergétique électrique, e...
Page 41 CVM-E3-MINI Tableau 18 (Continuation): Écrans du profil analyzer. Écran Paramètres (unités) Courant L1 (A) Courant L2 (A) Courant L3 (A) Puissance active L1 (M/k W) Puissance active L2 (M/k W) Puissance active L3 (M/k W) Puissance apparente L1 (M/kVA) Puissance apparente L2 (M/kVA) Puissance apparente L3 (M/kVA) Puissance réactive inductive L1 (M/kvar...
Page 42 CVM-E3-MINI Tableau 18 (Continuation): Écrans du profil analyzer. Écran Paramètres (unités) Puissance active III (M/k W) Puissance apparente III (M/kVA) Puissance réactive capacitive III (M/kvar Cos φ L1 (cos φ) Cos φ L2 (cos φ) Cos φ L3 (cos φ)
Page 43: 5�1�1�- Valeurs Maximales
CVM-E3-MINI 5�1�1�- VALEURS MAXIMALES Pour voir les valeurs maximales de l’écran qui est affiché, il faut appuyer sur la touche durant 2 secondes. Ceux-ci sont affichés pendant 10 secondes. Pour afficher le reste des valeurs maximales, veuillez appuyer sur les touches Le symbole max.
Page 44: 5�1�5�- Détection De Connexion Incorrecte Et Sens De Rotation Incorrect
CVM-E3-MINI minimum, notamment 20V pour la mesure des harmoniques de tension et 200 mA pour les harmoniques de courant. Si les niveaux sont inférieurs, l’appareil ne les calculera pas et l’écran affichera la valeur 0. Pour faire apparaître les écrans d’affichage des harmoniques, veuillez appuyer sur la touche après le dernier écran du profil.
Page 45 CVM-E3-MINI 5.2.- PROFIL e Sur le profil e de l’équipement, sont affichées les énergies consommées et générées de l’installation. Ainsi que son état : Installation en consommation. Installation en génération. En appuyant longuement (3 sec.) sur les touches , vous pouvez vous déplacer entre l’affichage des valeurs générées et celui des valeurs consommées.
Page 46 CVM-E3-MINI Tableau 19 (Continuation): Écrans du profil e � Écran Paramètres (unités) Énergie réactive capacitive Triphasé totale (2)(3) (kvar Coût total (cost) Émissions CO Total (kgCO Nbre d’heures Total (hours) Énergie active Triphasé Tarif 1 (kWh) Énergie apparente Triphasé Tarif 1 (kVAh) Manuel d’instructions...
Page 47 CVM-E3-MINI Tableau 19 (Continuation): Écrans du profil e � Écran Paramètres (unités) Énergie réactive inductive Triphasé Tarif 1 (kvar Énergie réactive capacitive Triphasé Tarif 1 (kvar Coût Tarif 1 (cost) Émissions CO Tarif 1 (kgCO Nbre d’heures Tarif 1 (hours) Énergie active Triphasé...
Page 48 CVM-E3-MINI Tableau 19 (Continuation): Écrans du profil e � Écran Paramètres (unités) Énergie apparente Triphasé Tarif 2 (kVAh) Énergie réactive inductive Triphasé Tarif 2 (kvar Énergie réactive capacitive Triphasé Tarif 2 (kvar Coût Tarif 2 (cost) Émissions CO Tarif 2 (kgCO Nbre d’heures Tarif 2 (hours)
Page 49: 5�3�- Écrans D' Information De L'appareil
Figure 29 Figure 29: Écrans d’information de l’appareil� 5.4.- ÉCRAN D’ÉTAT DE L’ENTRÉE ET DE LA SORTIE NUMÉRIQUES (Modèles CVM-E3-MINI-xxx) En appuyant sur les touches en même temps depuis n’importe quel écran d’affichage, l’appareil montre l’état de l’entrée et la sortie numériques ( Figure 30 Figure 30: Écran de l’état de l’entrée et de la sortie numériques�...
Page 50: 5�5�- Écrans De Communications Ethernet - Wi-Fi - Bluetooth
CVM-E3-MINI 5.5.- ÉCRANS DE COMMUNICATIONS ETHERNET - Wi-Fi - Bluetooth ® (Modèles CVM-E3-MINI-xxx-WiEth) Note: Dans l’ il est possible de visualiser l’arbre « ANNEXE A�- MENUS DE CONFIGURATION » de configuration complet. En appuyant sur les touches simultanément, à partir de n’importe quel écran d’af- fichage, l’équipement affiche les écrans de configuration et d’affichage des communications...
Page 51: 5�5�3� Communications Ethernet: Masque Ip
CVM-E3-MINI pendant 3 secondes pour entrer en mode édition. L’icône prog Appuyez sur la touche apparaîtra en clignotant à gauche de l’écran. Utilisez la touche pour modifier la valeur du chiffre qui est en train de clignoter. Lorsque le chiffre apparaissant à l’écran est le numéro désiré, utilisez les touches pour déplacer le curseur d’édition.
Page 52: 5�5�4� Communications Ethernet: Gateway
CVM-E3-MINI 5�5�4� COMMUNICATIONS ETHERNET: GATEWAY Cet écran permet de configurer (DHCP non activé) ou d’afficher la passerelle, gateway, des communications Ethernet. Appuyer sur la touche pour afficher la valeur. Appuyez sur la touche pendant 3 secondes pour entrer en mode édition. L’icône prog apparaîtra en clignotant à...
Page 53: 5�5�6� Communications Wi-Fi: Adresse Ip
CVM-E3-MINI 5�5�6� COMMUNICATIONS WI-FI: ADRESSE IP Cet écran permet d’afficher l’adresse IP pour les communications Wi-Fi. Appuyer sur la touche pour afficher la valeur. Pour accéder à l’écran de communications suivant, appuyer sur la touche 5�5�7� COMMUNICATIONS WI-FI: ADRESSE MAC Cet écran permet d’afficher l’adresse MAC pour les communications Wi-Fi.
Page 54: 5�5�9� Communications Bluetooth ® : Nom
CVM-E3-MINI 5�5�9� COMMUNICATIONS Bluetooth : NOM ® Cet écran affiche le nom de l’équipement dans les communications Bluetooth ® Appuyer sur la touche pour afficher la valeur. Appuyer sur les touches simultanément pour quitter les écrans de communications Ethernet, Wi-Fi et Bluetooth ®...
Page 55: Configuration
CVM-E3-MINI 6�- CONFIGURATION Pour entrer dans le menu de configuration, veuillez appuyer sur la touche durant 3 se- condes. Si l’icône apparaît sur l’écran de configuration, les paramètres de configuration peuvent être édités sans problème. Si l’icône (« apparaît, la configuration de l’appareil est verrouillée par mot de passe 6.23.- VER-...
Page 56: 6�1�- Primaire De Tension
CVM-E3-MINI 6.1.- PRIMAIRE DE TENSION Cet écran permet de programmer le primaire du transformateur de tension. Appuyez sur la touche pendant 3 secondes pour entrer en mode édition. L’icône prog apparaîtra en clignotant à gauche de l’écran. Utilisez la touche pour modifier la valeur du chiffre qui est en train de clignoter.
Page 57: 6�3�- Primaire De Courant
Ratio de tension x Ratio de courant ≤ 300000. Pour accéder à l’étape suivante de la programmation, appuyez sur la touche 6.3.- PRIMAIRE DE COURANT Note: Écran visible dans les modèles CVM-E3-MINI-ITF, CVM-E3-MINI-ITF-WiEth, CVM-E3- MINI-MC et CVM-E3-MINI-MC-WiEth. Cet écran permet de programmer le primaire du transformateur de courant.
Page 58: 6�4�- Secondaire De Courant
Pour accéder à l’étape suivante de la programmation, appuyez sur la touche 6.4.- SECONDAIRE DE COURANT Note: Écran visible dans les modèles CVM-E3-MINI-ITF et CVM-E3-MINI-ITF-WiEth. Cet écran permet de programmer le secondaire du transformateur de courant. Appuyez sur la touche pendant 3 secondes pour entrer en mode édition.
Page 59: 6�6�- Nombre De Quadrants
3 secondes pour entrer en mode édition. L’icône prog apparaîtra en clignotant à gauche de l’écran. Veuillez utiliser la touche pour vous déplacer entre les options possibles: Cir Conventions de mesures de Circutor IEC Conventions de mesures IEC IEEE Conventions de mesures IEEE. Manuel d’instructions...
Page 60: 6�8�- Système De Mesure
2-2Ph Mesure de réseau monophasé de phase à phase, à 2 fils. 2-1Ph Mesure de réseau monophasé de phase à neutre, à 2 fils. Option non disponible pour le modèle CVM-E3-MINI-FLEX et CVM-E3-MINI-FLEX-WiEth. pendant 3 secondes ; l’icône prog arrêtera Pour valider les données, veuillez appuyer sur...
Page 61: 10�- Effacement De La Demande Maximum
CVM-E3-MINI Utilisez la touche pour modifier la valeur du chiffre qui est en train de clignoter. Lorsque le chiffre apparaissant à l’écran est le numéro désiré, utilisez les touches pour déplacer le curseur d’édition. Pour valider les données, veuillez appuyer sur pendant 3 secondes ;...
Page 62: 11�- Effacement Des Valeurs Maximales Et Minimales
CVM-E3-MINI 6.11.- EFFACEMENT DES VALEURS MAXIMALES ET MINIMALES Cet écran permet de sélectionner l’effacement ou non des valeurs maximales et minimales Appuyez sur la touche pendant 3 secondes pour entrer en mode édition. L’icône prog apparaîtra en clignotant à gauche de l’écran.
Page 63: 13�- Activation De L'écran D'affichage Des Harmoniques
CVM-E3-MINI Pour accéder à l’étape suivante de la programmation, appuyez sur la touche 6.13.- ACTIVATION DE L’ÉCRAN D’AFFICHAGE DES HARMONIQUES Cet écran permet de sélectionner l’affichage ou non des écrans des harmoniques. Appuyez sur la touche pendant 3 secondes pour entrer en mode édition. L’icône prog apparaîtra en clignotant à...
Page 64: 15�- Ratio D'émissions De Carbone Pour L'énergie Générée
CVM-E3-MINI Pour valider les données, veuillez appuyer sur pendant 3 secondes ; l’icône prog arrêtera de clignoter. Si la valeur introduite est en-dehors de la plage des valeurs de programmation, la valeur programmée s’éliminera et la dernière valeur sauvegardée apparaîtra.
Page 65: 16�- Ratio Du Coût Pour L'énergie Consommée
CVM-E3-MINI 6.16.- RATIO DU COÛT POUR L’ÉNERGIE CONSOMMÉE Cet écran permet de programmer le coût électrique par KWh de l’énergie consommée par les deux tarifs dont dispose l’appareil : T1 sur la ligne supérieure et T2 sur la ligne inférieure.
Page 66: 18�- Programmation De L'alarme : Sortie Numérique T1
CVM-E3-MINI Lorsque le chiffre apparaissant à l’écran est le numéro désiré, utilisez les touches pour déplacer le curseur d’édition. Pour valider les données, veuillez appuyer sur pendant 3 secondes; l’icône prog arrêtera de clignoter. Si la valeur introduite est en-dehors de la plage des valeurs de programmation, la valeur programmée s’éliminera et la dernière valeur sauvegardée apparaîtra.
Page 67 CVM-E3-MINI Tableau 20 (Continuation): Code des paramètres pour la programmation de la sortie numérique (tableau 1)� Paramètre Phase Code Phase Code Phase Code Phase Code Puissance active Puissance réactive inductive Puissance réactive capacitive Puissance apparente Facteur de puissance Cosinus φ...
Page 68: 18�1� Valeur Maximale
CVM-E3-MINI Tableau 22 (Continuation): Code des paramètres pour la programmation de la sortie numérique (impulsions d’énergie) (Tableau 3)� Paramètre Tarif Code Tarif Code Tarif Code Énergie apparente Consommé total Énergie apparente Généré total Pour accéder à l’étape suivante de la programmation, appuyez sur la touche Si vous avez sélectionné...
Page 69: 18�2� Valeur Minimale
CVM-E3-MINI 6�18�2� VALEUR MINIMALE Cet écran permet de programmer la valeur minimale, c’est-à-dire la valeur en-dessous de laquelle l’alarme s’enclenchera. Appuyez sur la touche pendant 3 secondes pour entrer en mode édition. L’icône prog apparaîtra en clignotant à gauche de l’écran.
Page 70: 18�4� Valeur D'hystérèse
CVM-E3-MINI Lorsque le chiffre apparaissant à l’écran est le numéro désiré, utilisez les touches pour déplacer le curseur d’édition. pendant 3 secondes ; l’icône prog arrêtera Pour valider les données, veuillez appuyer sur de clignoter. Valeur maximale de programmation: 999.
Page 71: 18�6� Retard De Déconnexion
CVM-E3-MINI Appuyez sur la touche pendant 3 secondes pour entrer en mode édition. L’icône prog apparaîtra en clignotant à gauche de l’écran. Veuillez utiliser la touche pour vous déplacer entre les options possibles: Yes ou No. Pour valider les données, veuillez appuyer sur pendant 3 secondes ;...
Page 72: 18�7� État Des Contacts
CVM-E3-MINI 6�18�7� ÉTAT DES CONTACTS Cet écran permet de sélectionner l’état des contacts du relais. Appuyez sur la touche pendant 3 secondes pour entrer en mode édition. L’icône prog apparaîtra en clignotant à gauche de l’écran. Veuillez utiliser la touche pour vous déplacer entre les options possibles:...
Page 73: 18�9� Largeur De L'impulsion
CVM-E3-MINI pendant 3 secondes; l’icône prog arrêtera Pour valider les données, veuillez appuyer sur de clignoter. Si la valeur introduite est en-dehors de la plage des valeurs de programmation, la valeur programmée s’éliminera et la dernière valeur sauvegardée apparaîtra. Pour accéder à l’étape suivante de la programmation, appuyez sur la touche 6�18�9�...
Page 74: 19�- Fonctionnement De L'entrée Numérique (Modèles Cvm-E3-Mini-Xxx)
CVM-E3-MINI 6.19.- FONCTIONNEMENT DE L’ENTRÉE NUMÉRIQUE (Modèles CVM-E3-MINI-xxx) Cet écran permet de sélectionner la fonction de l’entrée numérique 1. Appuyez sur la touche pendant 3 secondes pour entrer en mode édition. L’icône prog apparaîtra en clignotant à gauche de l’écran.
Page 75: 21�- Backlight, Rétroéclairage De L'écran
Pour accéder à l’étape suivante de la programmation, appuyez sur la touche 6.22.- COMMUNICATIONS RS-485 (Modèles CVM-E3-MINI-xxx) Cet écran permet de sélectionner le protocole de communications RS-485. pendant 3 secondes pour entrer en mode édition. L’icône prog Appuyez sur la touche apparaîtra en clignotant à...
Page 76: 22�1�- Protocole Modbus : Vitesse De Transmission
CVM-E3-MINI Veuillez utiliser la touche pour vous déplacer entre les options possibles: nodb Modbus bacn BACnet. Pour valider les données, veuillez appuyer sur pendant 3 secondes; l’icône prog arrêtera de clignoter. Pour accéder à l’étape suivante de la programmation, appuyez sur la touche Note: L’appareil se réinitialisera en sortant du menu de configuration après avoir modifié...
Page 77: 22�2�- Protocole Modbus : Numéro De Périphérique
CVM-E3-MINI 6�22�2�- PROTOCOLE MODBUS : NUMÉRO DE PÉRIPHÉRIQUE Cet écran permet de programmer le numéro de périphérique. Appuyez sur la touche pendant 3 secondes pour entrer en mode édition. L’icône prog apparaîtra en clignotant à gauche de l’écran. Utilisez la touche pour modifier la valeur du chiffre qui est en train de clignoter.
Page 78: 22�4�- Protocole Modbus: Bits De Données
CVM-E3-MINI Pour valider les données, veuillez appuyer sur pendant 3 secondes; l’icône prog arrêtera de clignoter. Pour accéder à l’étape suivante de la programmation, appuyez sur la touche 6�22�4�- PROTOCOLE MODBUS: BITS DE DONNÉES Cet écran permet de programmer le nombre de bits de données des communications Modbus.
Page 79: 22�6�- Protocole Bacnet: Vitesse De Transmission
CVM-E3-MINI 6�22�6�- PROTOCOLE BACnet: VITESSE DE TRANSMISSION Cet écran permet de programmer la vitesse de transmission des communications BACnet. Appuyez sur la touche pendant 3 secondes pour entrer en mode édition. L’icône prog apparaîtra en clignotant à gauche de l’écran.
Page 80: 22�8�- Protocole Bacnet : Adresse Mac
CVM-E3-MINI Si la valeur introduite est en-dehors de la plage des valeurs de programmation, la valeur programmée s’éliminera et la dernière valeur sauvegardée apparaîtra. Pour accéder à l’étape suivante de la programmation, appuyez sur la touche 6�22�8�- PROTOCOLE BACnet : ADRESSE MAC Cet écran permet de programmer l’adresse MAC.
Page 81 CVM-E3-MINI Appuyez sur la touche pendant 3 secondes pour entrer en mode édition. L’écran de la apparaît, pour introduire le mot de passe de verrouillage. Figure 32 Figure 32: Écran de mot de passe Utilisez la touche pour introduire la valeur du chiffre qui est en train de clignoter.
Page 82: 23�1�- Mot De Passe
CVM-E3-MINI 6�23�1�- MOT DE PASSE Cet écran permet d’introduire le mot de passe de verrouillage ou de déverrouillage de la programmation. Utilisez la touche pour modifier la valeur du chiffre qui est en train de clignoter. Lorsque le chiffre apparaissant à l’écran est le numéro désiré, utilisez les touches pour déplacer le curseur d’édition.
Page 83: Cvm-E3-Mini-Xxx: Communications Rs-485
7.1.- CONNECTIQUE La composition du câble RS-485 devra être réalisée avec un câble à couple tressé avec une maille de blindage (minimum 3 fils), avec une distance maximale entre le CVM-E3-MINI et l’unité master de 1200 mètres de longueur. Sur ce bus, nous pourrons connecter un maximum de 32 CVM-E3-MINI.
Page 84: 7�2�- Protocole Modbus
CVM-E3-MINI 7.2.- PROTOCOLE MODBUS Dans le cadre du protocole Modbus, le CVM-E3-MINI utilise le mode RTU (Remote Terminal Unit). Les fonctions Modbus mises en oeuvre dans l’équipement sont: Fonction 0x03 et 0x04: Lecture d’enregistrements integer. Fonction 0x05: Écriture d’un relais.
Page 85: Commandes Modbus
CVM-E3-MINI Valeur: FF00, nous indiquons que nous voulons effacer les valeurs maximums et minimums. CRC: CEEF, caractère CRC. Réponse: Registre Adresse Fonction Valeur initial 0834 FF00 CEEF 7.3.- COMMANDES MODBUS Deux cartes mémoires différentes, mais de fonctionnement identique, ont été adoptées pour les variables de mesure, énergie et harmoniques de tension et de courant.
Page 86 CVM-E3-MINI Tableau 23 (Continuation): Carte 1 de mémoire Modbus (Variables de mesure)� Carte 1 Paramètre Symbole Instantané Maximum Minimum Unités Puissance apparente L2 kVA 2 4C-4D AC-AD 10C-10D Facteur de puissance L2 PF 2 12-13 72-73 D2-D3 x 100 Cos φ L2 Cos φ...
Page 87 CVM-E3-MINI Tableau 24 (Continuation): Carte 2 de mémoire Modbus (Variables de mesure)� Carte 2 Paramètre Symbole Instantané Maximum Minimum Unités Puissance apparente L1 kVA 1 100A-100B 1110-1111 116E-116F Facteur de puissance L1 PF 1 100C-100D 1112-1113 1170-1171 x 100 Cos φ L1 Cos φ...
Page 88: 7�3�2�- Variables D'énergie
CVM-E3-MINI 7�3�2�- VARIABLES D’ÉNERGIE Toutes les adresses de la carte Modbus sont indiquées en hexadécimales. Pour cette variable, les Fonctions 0x03 et 0x04 sont actives. Tableau 25: Carte 1 de mémoire Modbus (Variables d’énergie instantanées) Mapa 1 Paramètre Symbole Instantanées Unités...
Page 89 CVM-E3-MINI Tableau 27: Carte 2 de mémoire Modbus (Variables d’énergie)� Carte 2 Paramètre Symbole Tarif 1 Tarif 2 Total Unités Énergie active III consommée (kWh) kWh III 105E-105F 1088-1089 10DC-10DD Énergie active III consommée (Wh) kWh III 1060-1061 108A-108B 10DE-10DF Énergie réactive inductive III consommée...
Page 90: 7�3�3�- Harmoniques De Tension Et De Courant
CVM-E3-MINI Tableau 28 (Continuation): Carte 1 et Carte 2 de mémoire Modbus (Variables d’énergie par phase)� Carte 1 et Carte 2 Paramètre Symbole Unités Énergie réactive inductive consommée kvarhL 1424-1425 1484-1485 14E4-14E5 kvarh T2 (kvarhL) Énergie réactive inductive consommée kvarhL...
Page 91 CVM-E3-MINI Tableau 29 (Continuation): Carte 1 de mémoire Modbus (Harmoniques de tension)� Carte 1 Paramètre Tension L1 Tension L2 Tension L3 Unités Harmonique 30A-30B 32A-32B 34A-34B % x 10 ème Harmonique 30C-30D 32C-32D 34C-34D % x 10 ème Harmonique 30E-30F...
Page 92 CVM-E3-MINI Tableau 30 (Continuation): Carte 2 de mémoire Modbus (Harmoniques de tension)� Mapa 2 Parámetro Tensión L1 Tensión L2 Tensión L3 Unidades Harmonique 1A43 1A63 1A83 % x 10 ème Harmonique 1A44 1A64 1A84 % x 10 ème Harmonique 1A45...
Page 93: 7�3�4�- Effacement Des Paramètres
CVM-E3-MINI Tableau 32: Carte 2 de mémoire Modbus (Harmoniques de courant)� Carte 2 Paramètre Courant L1 Courant L2 Courant L3 Unités Arm.Fondamentale 1A88-1A89 1AA8-1AA9 1AC8-1AC9 mA x 10 Harmonique 1A8A 1AAA 1ACA % x 10 ème Harmonique 1A8B 1AAB 1ACB % x 10 ème...
Page 94: 7�3�5�- État De La Puissance
CVM-E3-MINI Tableau 33 (Continuation): Carte mémoire Modbus: Effacement des paramètres� Adresse Marge valide de données Paramètres FF00 Effacement des énergies par phase (L1, L2, L3) Effacement des énergies par phase (L1) FF00 Effacement des énergies par phase (L2) FF00 Effacement des énergies par phase (L3)
Page 95 1: ../5A Ratio de tension x ratio de courant ≤ 300000. Ratio de tension ≤ 1000. Paramètre configurable dans les modèles CVM-E3-MINI-ITF, CVM-E3-MINI-ITF-WiEth, CVM-E3-MINI-MC et CVM-E3-MINI-MC-WiEth. Paramètre configurable dans les modèles CVM-E3-MINI-ITF et CVM-E3-MINI-ITF-WiEth. Note: Le ratio est la relation entre le primaire et le secondaire.
Page 96: Activer L'écran D'affichage D'harmoniques
2-2Ph Réseau monophasé de phase à phase 2 fils. 2-1Ph Réseau monophasé de phase à neutre 2 fils. Option non disponible pour le modèle CVM-E3-MINI-FLEX et CVM-E3-MINI-FLEX-WiEth. 7�3�7�6�- Demande maximale Tableau 42: Carte de mémoire Modbus: demande maximale� Demande maximale...
Page 97 Ils ont 1 décimal. (10) 7�3�7�11�- Programmation de la sortie numérique T1 Note: Les modèles CVM-E3-MINI-xxx-WiEth ne sont pas dotés de sortie numérique, l’activation de l’alarme provoque uniquement l’activation de la LED d’ALARME/IMPULSIONS ÉNERGIE. Tableau 47: Carte de mémoire Modbus: Programmation de la sortie numérique T1 (Alarme)�...
Page 98 Bit 3 Bit 2 Bit 1 Bit 0 Entrée 1 0: OFF 1: ON 7�3�7�13�- Sélection de tarif (Modèles CVM-E3-MINI-xxx-WiEth) Tableau 52: Carte de mémoire Modbus: Sélection de tarif� Valeur par Variable de configuration Adresse Marge valide de données défaut 0: Tarif 1 Sélection de tarif...
Page 99: Configuration Du Mot De Passe
CVM-E3-MINI Tableau 55 (Continuation): Carte de mémoire Modbus: communications� Communications Valeur par Variable de configuration Adresse Marge valide de données défaut 0 : sans parité Modbus :Parité 2745 1 : parité impaire 2 : parité paire 0 : 8 bits Modbus :Bits de données...
Page 100: 7�4�- Protocole Bacnet
CVM-E3-MINI 7.4.- PROTOCOLE BACnet BACnet est un protocole de communication pour Réseaux de Commande et Automatisation des Bâtiments (Building Automation and Control NETworks). Ce protocole remplace les communications propriétaires de chaque dispositif, en le transformant dans un ensemble de règles de communication commune, qui rend possible l’intégration complète des systèmes de commande et d’automatisation des bâtiments de différents fabricants.
Page 101: 7�4�1�- Mapa Pics
CVM-E3-MINI 7�4�1�- MAPA PICS PICS Vendor Name: CIRCUTOR Product Name: CVM-E3-MINI Product Model Number: Application Software Version: Firmware Revision: 0.7.1 BACnet Protocol Revision: 10 Product Description: Electrical energy meter BACnet Standardized Device Profile (Annex L) BACnet Application Specific Controller (B-ASC)
Page 102 CVM-E3-MINI DESCRIPTION SYMBOL ID OBJECTS OBJECT NAME UNITS Puissance active Active power kW 2 ActPwrPh2 Puissance réactive Reactive power kvar 2 ReactPwrPh2 kvar Facteur de puissance Power factor PF 2 PwrFactPh2 Tension phase-neutre Voltage phase to AI10 Ph2NU3 neutral Courant...
Page 103 CVM-E3-MINI DESCRIPTION SYMBOL ID OBJECTS OBJECT NAME UNITS Puissance apparente Three phase aparent kVAIII AI43 AppPw3Ph triphasée power Demande maximale l1 Maximum demand I1 Md (A1) AI44 MaxDemand_A1 Demande maximale l2 Maximum demand I2 Md(A2) AI45 MaxDemand_A2 Demande maximale l3...
Page 104: Cvm-E3-Mini-Xxx-Wieth: Communications
2.4GHz, selon les normes IEEE 802.11b, IEEE 802.11g et IEEE 802.11n. Note: Pour conserver l’adresse IP de l’équipement et ne pas perdre la communication Wi-Fi, il est recommandé de configurer le routeur pour qu’il attribue aux équipements CVM-E3-MINI- xxx-WiEth une adresse IP fixe référencée à l’adresse MAC de l’équipement.
Page 105: Application Mobile
CVM-E3-MINI 8.3.- COMUNICATIONS Bluetooth ® L’équipement est doté communications sans fil Bluetooth ® La technologie sans fil Bluetooth est une technologie sans fil à faible portée qui permet la com- ® munication sans fil de données entre équipements, dans un rayon d’environ 10 mètres.
Page 106: 8�5�- Site Web De Configuration
CVM-E3-MINI 8.5.- SITE WEB DE CONFIGURATION Pour accéder à le site Web de configuration interne, l’adresse IP de l’équipement doit être en- trée dans le navigateur Web. L’adresse IP de l’équipement peut être consultée sur les écrans « 5.5.2. COMMUNICATIONS pour une connexion via Ethernet, ou ETHERNET: ADRESSE IP »,...
Page 107 CVM-E3-MINI  Sur l’écran Communications, modifier la configuration des communications Ethernet et Wi-Fi ( Figure 35 Figure 35: Site Web: Communications�  Sur l’écran Firmware, mettre à jour le firmware de communications ( Figure 36 Figure 36: Site Web: Firmware�...
Page 108: Caractéristiques Techniques
CVM-E3-MINI 9�- CARACTÉRISTIQUES TECHNIQUES Alimentation en CA CVM-E3-MINI-ITF - CVM-E3-MINI-MC - CVM-E3-MINI-FLEX Tension nominale 207 ... 253 V Fréquence 50 ... 60 Hz Consommation 4 VA Catégorie de l’installation CAT III 300 V CVM-E3-MINI-ITF-WiEth - CVM-E3-MINI-MC-WiEth - CVM-E3-MINI-FLEX-WiEth ~ ±...
Page 109 CVM-E3-MINI-MC-xxx Mesure d’énergie active Classe 2 (I > 2%, I ≤ 100% In) Classe 3 (12) CVM-E3-MINI-FLEX-xxx (12) Précision des mesures avec capteurs. Sorties d’impulsions (CVM-E3-MINI-ITF, CVM-E3-MINI-MC, CVM-E3-MINI-FLEX) Quantité Type NPN sortie Tension maximale Courant maximal 50 mA Fréquence maximale 16 impulsions / sec Largeur d’impulsion...
Page 110 Enveloppe Plastique V0 auto-extinguible Fixation Rails DIN (13) La distance minimum recommandée entre les rails pour l’installation des appareils CVM-E3-MINI, es de 150 (13) Normes Règles de sécurité pour appareils électriques de mesurage, de régula- EN 61010-1: 2010 tion et de laboratoire -- Partie 1: Exigences générales Règles de sécurité...
Page 111 EN 61557-12:2008 veillance de mesures de protection -- Partie 12: Dispositifs de mesure et de surveillance des performances (PMD) Test for flammability of plastic materials for parts in devices and ap- UL 94 pliances 52.5 Figure 37: Dimensions CVM-E3-MINI� Manuel d’instructions...
Page 112: Maintenance Et Service Technique
Tél. : 902 449 459 (Espagne) / +34 937 452 919 (hors d’Espagne) E-mail : sat@circutor.com 11�- GARANTIE CIRCUTOR garantit ses produits contre tout défaut de fabrication pour une période de deux ans à compter de la livraison des équipements. CIRCUTOR réparera ou remplacera tout produit à fabrication défectueuse retourné durant la période de garantie.
Page 113: Certificat Ce
CVM-E3-MINI 12�- CERTIFICAT CE Manuel d’instructions...
Page 114 CVM-E3-MINI Manuel d’instructions...
Page 115 CVM-E3-MINI Manuel d’instructions...
Page 116: Annexe A�- Menus De Configuration
CVM-E3-MINI ANNEXE A�- MENUS DE CONFIGURATION Communications Ethernet, Wi-Fi et Bluetooth ® Modèles CVM-E3-MINI-xxx-WiEth >3s >3s Communications Ethernet:   Configuration DHCP “ ” “ ” >3s “ ” Communications Ethernet:     Adresse IP “ ” ...
Page 117 (Modèles CVM-E3-MINI-ITF, CVM-E3-MINI-ITF-WiEth,    CVM-E3-MINI-MC, CVM-E3-MINI-MC-WiEth) “ ” “ ”  >3s Secondaire de courant   Modèles CVM-E3-MINI-ITF et CVM-E3-MINI-ITF-WiEth “ ” “ ” >3s Capteur Flex Modèles CVM-E3-MINI-FLEX et CVM-E3-MINI-FLEX-WiEth   “ ” “ ”...
Page 118   “ ”  >3s Programmation de l’alarme “ ” “ ” >3s Fonctionnement de l’entrée numérique   Modèles CVM-E3-MINI-xxx “ ” “ ” >3s Sélection de tarif   Modèles CVM-E3-MINI-xxx-WiEth “ ” “ ” >3s ...
Page 119 CVM-E3-MINI Programmation de l’alarme >3s  Code de la variable Énergie    “ ” “ ”  >3s  Valeur maximale    “ ” “ ”  >3s  Valeur minimale    “ ”...
Page 120 CVM-E3-MINI Communications RS-485 Modèles CVM-E3-MINI-xxx >3s Modbus Communications RS-485   BACnet “ ” “ ”  >3s Vitesse de transmission   “ ” “ ”   >3s Numéro de périphérique    “ ” “ ”...
Page 121 CVM-E3-MINI Manuel d’instructions...
Page 122 CIRCUTOR, SA Vial Sant Jordi, s/n 08232 - Viladecavalls (Barcelona) Tel: (+34) 93 745 29 00 - Fax: (+34) 93 745 29 14 www.circutor.es central@circutor.com...
