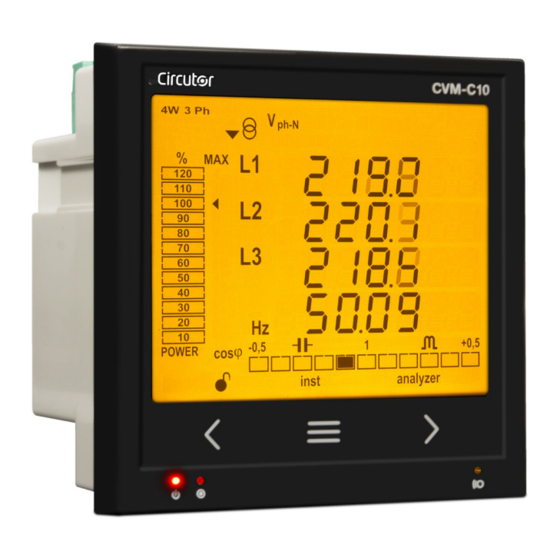

Circutor CVM-C10 Manuel D'instructions
  1. Manuels
  2. Marques
  3. Circutor Manuels
  4. Instruments d'analyse
  5. CVM-C10
  6. Manuel d'instructions
Circutor CVM-C10 Manuel D'instructions

Circutor CVM-C10 Manuel D'instructions

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

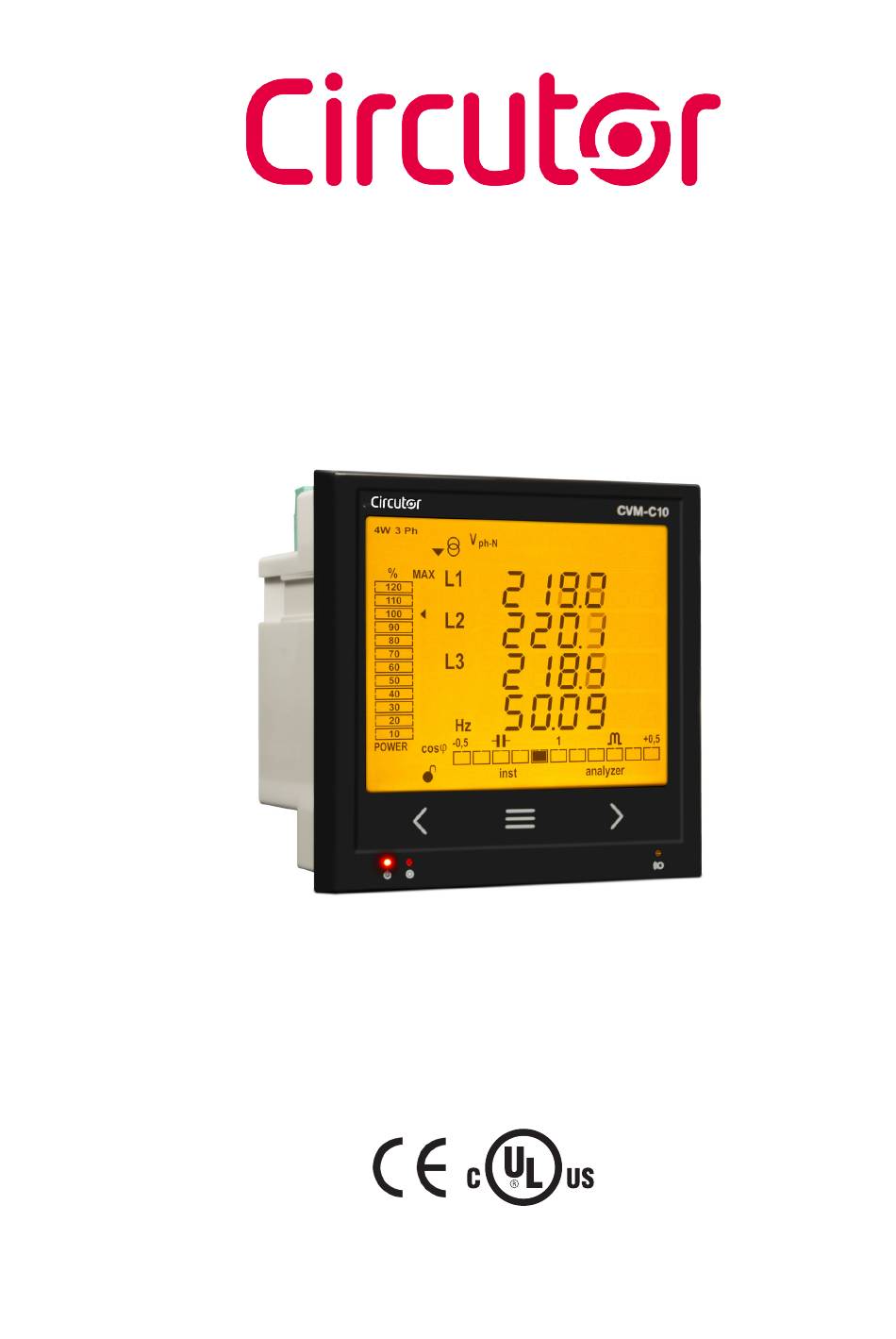

Analyseur de réseaux
CVM-C10
MANUEL D'INSTRUCTIONS
(M001B01-02-20A)

Publicité

Table des Matières
loading

Manuels Connexes pour Circutor CVM-C10

Sommaire des Matières pour Circutor CVM-C10

  • Page 1 Analyseur de réseaux CVM-C10 MANUEL D’INSTRUCTIONS (M001B01-02-20A)
  • Page 2 CVM-C10 Manuel d’instructions...

  • Page 3: Précautions De Sécurité

    CIRCUTOR, SA, se réserve le droit de modifi er les caractéristiques ou le manuel du produit, sans préavis. LIMITATION DE RESPONSABILITÉ CIRCUTOR, SA, se réserve le droit de réaliser des modifi cations, sans préavis, du dispositif ou des spécifi cations de l’équipement, exposées dans le présent manuel d’instructions.

  • Page 4: Table Des Matières

    3�5�1�- MESURE DE RÉSEAU TRIPHASÉ AVEC CONNEXION À 4 FILS, MODÈLES CVM-C10-ITF ET CVM-C10-mV ���������������������������������������������������������������������������������������������������������������������������������������������� 15 3�5�2�- MESURE DE RÉSEAU TRIPHASÉ AVEC CONNEXION À 4 FILS, MODÈLE CVM-C10-ITF-IN� � 16 3�5�3�- MESURE DE RÉSEAU TRIPHASÉ AVEC CONNEXION À 4 FILS, MODÈLE CVM-C10-MC ������� 17 3�5�4�- MESURE DE RÉSEAU TRIPHASÉ...
  • Page 5 CVM-C10 4�9�4� SECONDAIRE DE COURANT ( MODÈLE CVM-C10-ITF) �������������������������������������������������������������� 49 4�9�5� PRIMAIRE DE COURANT NEUTRE ( MODÈLES: CVM-C10-ITF-IN et CVM-C10-MC-IN) ���������� 49 4�9�6� SECONDAIRE DE COURANT NEUTRE (MODÈLE CVM-C10-ITF-IN)������������������������������������������� 50 4�9�7� NOMBRE DE QUADRANTS ������������������������������������������������������������������������������������������������������������ 50 4�9�8� CONVENTION DE MESURE ������������������������������������������������������������������������������������������������������������ 51 4�9�9�...

  • Page 6: Historique Des Révisions

    CVM-C10 HISTORIQUE DES RÉVISIONS Tableau 1:Historique des révisions� Date Révision Description 02/14 M001B01-02-14A Version initiale Modifications apportées aux sections suivantes: 06/14 M001B01-02-14B 3.4 à 4.9 - 4,10 à 5 Modifications apportées aux sections suivantes: 06/14 M001B01-02-14C 4.9.5 - 4.9.6 - 4.10.2.1 Modifications apportées aux sections suivantes:...

  • Page 7: Vérification À La Réception

    CIRCUTOR� 2�- DESCRIPTION DU PRODUITE Le CVM-C10 est un instrument qui mesure, calcule et affiche les principaux paramètres élec- triques sur des réseaux monophasés, à deux phases, avec et sans neutre, triphasés équilibrés, avec une mesure en ARON ou déséquilibrés. La mesure est réalisée en véritable valeur effi- cace, au moyen de trois entrées de tension CA et trois entrées de courant.
  • Page 8 CVM-C10 - 2 sorties numériques, totalement programmables. (Pas disponibles dans les modèles CVM-C10-ITF-IN, CVM-C10-MC-IN et CVM-C10- FLEX) - 2 relais d’alarme, totalement programmables (Non disponibles dans le modèle CVM- C10-FLEX) - Communications RS-485, avec deux protocoles de série : MODBUS RTU©. et BAC- net.

  • Page 9: Installation De L'équipement

    L’installation de l’équipement CVM-C10 doit être réalisée par du personnel autorisé et qualifié. Avant de manipuler, modifier les connexions ou remplacer l’équipement, il faut retirer l’alimen- tation et débrancher la mesure.

  • Page 10: 3�3�- Cvm-C10-Flex : Capteurs Rogowski

    62ºC. 3.3.- CVM-C10-FLEX : CAPTEURS ROGOWSKI La mesure de courant dans le modèle CVM-C10-FLEX est réalisée à travers des capteurs flexibles, sur la base du principe de bobine Rogowski. La flexibilité du capteur permet la mesure de courant alternatif avec une indépendance relative de la position du conducteur.
  • Page 11 CVM-C10 Tableau 3: Bornes du capteur Bornes du capteur FLEX-MAG Shield Commun Canal de mesure Noir: Shield (SHLD) Bleu: Commun (C) Vert: Canal de mesure (L1, L2, L3, N) Manuel d’instructions...

  • Page 12: 3�4�- Bornes De L'équipement

    CVM-C10 3.4.- BORNES DE L’ÉQUIPEMENT 3�4�1�- LISTE DES BORNES, MODÈLES CVM-C10-ITF, CVM-C10-MC et CVM-C10-mV Tableau 4: Liste des bornes du CVM-C10-ITF, CVM-C10-MC et CVM-C10-mV� Bornes de l’équipement 1 : A1, Alimentation auxiliaire 13: I2, entrée numérique 2 / sélection de tarif...

  • Page 13: 3�4�2�- Liste Des Bornes, Modèles Cvm-C10-Itf-In Et Cvm-C10-Mc-In

    CVM-C10 3�4�2�- LISTE DES BORNES, MODÈLES CVM-C10-ITF-IN et CVM-C10-MC-IN� Tableau 5: Liste des bornes du CVM-C10-ITF-IN et CVM-C10-MC-IN Bornes de l’équipement 1 : A1, Alimentation auxiliaire 12: I2, entrée numérique 2 / sélection de tarif 2: A2, Alimentation auxiliaire 13: V Entrée de tension L1...

  • Page 14: 3�4�3�- Liste Des Bornes, Modèle Cvm-C10-Flex

    CVM-C10 3�4�3�- LISTE DES BORNES, MODÈLE CVM-C10-FLEX� Tableau 6: Liste des bornes du CVM-C10-FLEX Bornes de l’équipement 1 : A1 Alimentation auxiliaire. 10: V , Entrée de tension L3 2: A2 Alimentation auxiliaire. 11: N, Neutre 3: A(+), RS485 12: L1 Entrée de courant L1...

  • Page 15: Schéma De Connectique

    S0- S0+ S0+ RS485 INPUTS A(+) B(-) I1 I2 POWER SUPPLY Rc R2 R1 Tc T2 T1 Ph-Ph Ph-N 300V ~ 520V ~ P2 P1 LOAD Figure 4: Mesure triphasée avec connexion à 4 fils, modèles CVM-C10-ITF et CVM-C10-mV. Manuel d’instructions...
  • Page 16 Système de mesure: Power Supply OUTPUTS RS485 INPUTS A(+) B(-) I1 I2 POWER SUPPLY Rc R2 R1 Ph-Ph Ph-N 300V ~ 520V ~ P2 P1 P2 S1 LOAD Figure 5: Mesure triphasée avec connexion à 4 fils, modèle CVM-C10-ITF-IN. Manuel d’instructions...

  • Page 17: Cvm-C10-Mv

    520V ~ P2 P1 LOAD Figure 6: Mesure triphasée avec connexion à 4 fils, modèle CVM-C10-MC. Note: Ne connectez pas les transformateurs de courant MC à la terre. La valeur du secondaire du transformateur MC est fixe à 0,250 A.

  • Page 18: Système De Mesure

    520V ~ P2 P1 LOAD Figure 7: Mesure triphasée avec connexion à 4 fils, modèles, CVM-C10-MC-IN� Note: Ne connectez pas les transformateurs de courant MC à la terre. La valeur du secondaire du transformateur MC est fixe à 0,250 A.

  • Page 19: 3�5�4�- Mesure De Réseau Triphasé Avec Connexion À 4 Fils, Modèle Cvm-C10-Mc-In

    POWER SUPPLY Ph-Ph Ph-N FLEX-MAG (100mV~ ) 300V ~ 520V ~ L1 L2 L3 LN C SHLD SHLD LOAD Figure 8: Mesure triphasée avec connexion à 4 fils, modèles, CVM-C10-FLEX. Est obligatoire de connecter le SHDl à la sonde. Manuel d’instructions...

  • Page 20: 3�5�6�- Mesure De Réseau Triphasé Avec Connexion À 3 Fils, Modèles Cvm-C10-Itf Et

    A(+) B(-) I1 I2 POWER SUPPLY Rc R2 R1 Tc T2 T1 Ph-Ph Ph-N 300V ~ 520V ~ P2 P1 P2 S1 P2 S1 LOAD Figure 9: Mesure triphasée avec connexion à 3 fils, modèles CVM-C10-ITF et CVM-C10-mV. Manuel d’instructions...

  • Page 21: Cvm-C10-Mv

    520V ~ P2 P1 LOAD Figure 10: Mesure triphasée avec connexion à 3 fils, modèle CVM-C10-MC. Note: Ne connectez pas les transformateurs de courant MC à la terre. La valeur du secondaire du transformateur MC est fixe à 0,250 A.

  • Page 22: 3�5�8�- Mesure De Réseau Triphasé Avec Connexion À 3 Fils, Modèle Cvm-C10-Flex

    POWER SUPPLY Ph-Ph Ph-N 300V ~ 520V ~ FLEX-MAG (100mV~ ) L2 L3 LN C SHLD SHLD LOAD Figure 11: Mesure triphasée avec connexion à 3 fils, modèle CVM-C10-FLEX. Est obligatoire de connecter le SHDl à la sonde. Manuel d’instructions...

  • Page 23: 3�5�9�- Mesure De Réseau Triphasé Avec Connexion À 3 Fils Et Transformateurs En Connexion Aron, Modèles Cvm-C10-Itf Et Cvm-C10-Mc

    300V ~ 520V ~ P2 P1 LOAD Figure 12: Mesure triphasée avec connexion à 3 fils et transformateurs en connexion ARON, modèles CVM-C10-ITF et CVM-C10-MC� Note: Ne connectez pas les transformateurs de courant MC à la terre. Modèle CVM-C10-ITF: La valeur du secondaire du transformateur doit être de 5A ou 1A.

  • Page 24: 3�5�10�- Mesure De Réseau Biphasé Avec Connexion À 3 Fils, Modèles Cvm-C10-Itf

    520V ~ P2 P1 LOAD Figure 13:Mesure biphasée avec connexion à 3 fils, modèles CVM-C10-ITF, CVM-C10-MC et CVM-C10-mV. Note: Ne connectez pas les transformateurs de courant MC à la terre. Modèle CVM-C10-ITF: La valeur du secondaire du transformateur doit être de 5A ou 1A.

  • Page 25: 3�5�11�- Mesure De Réseau Biphasé Avec Connexion À 3 Fils, Modèles Cvm-C10-Itf-In

    520V ~ P2 P1 LOAD Figure 14: Mesure biphasée avec connexion à 3 fils, modèles CVM-C10-ITF-IN et CVM-C10-MC-IN� Note: Ne connectez pas les transformateurs de courant MC à la terre. Modèle CVM-C10-ITF-IN: La valeur du secondaire du transformateur doit être de 5A ou 1A.

  • Page 26: Et Cvm-C10-Mc-In

    POWER SUPPLY Ph-Ph Ph-N 300V ~ 520V ~ FLEX-MAG (100mV~ ) L2 L3 LN C SHLD SHLD LOAD Figure 15: Mesure biphasée avec connexion à 3 fils, modèle CVM-C10-FLEX. Est obligatoire de connecter le SHDl à la sonde. Manuel d’instructions...

  • Page 27: 3�5�13�- Mesure De Réseau Monophasé De Phase À Phase À 2 Fils, Modèles Cvm-C10

    520V ~ P2 P1 LOAD Figure 16: Mesure monophasée de phase à phase à 2 fils, modèles CVM-C10-ITF, CVM-C10-MC et CVM-C10-mV. Note: Ne connectez pas les transformateurs de courant MC à la terre. Modèle CVM-C10-ITF: La valeur du secondaire du transformateur doit être de 5A ou 1A.

  • Page 28: Système De Mesure: 2-2Ph

    Ph-Ph Ph-N 300V ~ 520V ~ FLEX-MAG (100mV~ ) L2 L3 LN C SHLD SHLD LOAD Figure 17: Mesure monophasée de phase à phase à 2 fils, modèle CVM-C10-FLEX. Est obligatoire de connecter le SHDl à la sonde. Manuel d’instructions...

  • Page 29: 3�5�15�- Mesure De Réseau Monophasé De Phase À Neutre À 2 Fils, Modèles Cvm-C10

    520V ~ P2 P1 LOAD Figure 18: Mesure monophasée de phase à neutre à 2 fils, modèles CVM-C10-ITF, CVM-C10-MC et CVM-C10-mV. Note: Ne connectez pas les transformateurs de courant MC à la terre. Modèle CVM-C10-ITF: La valeur du secondaire du transformateur doit être de 5A ou 1A.

  • Page 30: Flex

    Ph-Ph Ph-N 300V ~ 520V ~ FLEX-MAG (100mV~ ) L2 L3 LN C SHLD SHLD LOAD Figure 19: Mesure monophasée de phase à neutre à 2 fils, modèle CVM-C10-FLEX. Est obligatoire de connecter le SHDl à la sonde. Manuel d’instructions...

  • Page 31: Fonctionnement

    CVM-C10 4�- FONCTIONNEMENT Le CVM-C10 est un analyseur de réseaux sur les quatre quadrants (consommation et généra- tion). L’équipement peut travailler selon trois conventions de mesure différentes : Convention de mesure CIRCUTOR.  Convention de mesure IEC.  Convention de mesure IEEE.

  • Page 32: 4�1�- Paramètres De Mesure

    P < 0 Q < 0 P > 0 Q < 0 Figure 22:Convention de mesure IEEE� 4.1.- PARAMÈTRES DE MESURE L’équipement affiche les paramètres électriques qui sont montrés sur le Tableau 7� Tableau 7: Paramètres de mesure du CVM-C10. Phases Total Paramètre Unités L1-L2-L3...

  • Page 33: 4�2�- Fonctions Du Clavier

      4.2.- FONCTIONS DU CLAVIER Le CVM-C10 dispose de 3 touches pour se déplacer sur les différents écrans et pour réaliser la programmation de l’équipement. Fonction des touches sur les écrans de mesure ( Tableau 8 Tableau 8: Fonction des touches sur les écrans de mesure�...
  • Page 34 CVM-C10 Tableau 8 (Continuation): Fonction des touches sur les écrans de mesure� Impulsion longue Touche Impulsion courte ( 2 s) Affichage de la Demande maximale Information de l’alarme active Déclenche l’alarme active Fonction des touches sur les écrans d’harmoniques ( Tableau 9 Tableau 9: Fonction des touches sur les écrans d’harmoniques�...

  • Page 35: Barre Cos Φ - Pf (Facteur De Puissance)

    Le display est divisé en quatre zones ( Figure 23 Figure 23: Zones du display du CVM-C10  La zone de données par phases, où sont affichées les valeurs instantanées, maximums, et minimums de chacune des phases qui mesure ou calcule l’équipement.

  • Page 36: 4�3�2� Barre Analogique

    CVM-C10 4�3�2� BARRE ANALOGIQUE Figure 25: Barre analogique Sur la barre analogique, deux paramètres sont affichés:  La puissance actuelle de l’installation en % Ce paramètre est affiché à travers 12 divisions, chacune d’entre elles de 10%, de celles que divise la barre analogique.

  • Page 37: 4�4�- Indicateurs Del

    - TOUCHE, DEL qui s’éclaire par l’impulsion sur n’importe quelle touche. Figure 26: Indicateurs DEL du CVM-C10� 4.5.- PROFILS DE FONCTIONNEMENT Le CVM-C10 dispose de 3 profils de fonctionnement avec les écrans d’affichage conformes au profil sélectionné :  Profil Analyseur, analyzer, ...
  • Page 38 CVM-C10 Dans le profil analyzer de l’équipement, 11 écrans différents sont affichés ( ) ainsi Tableau 12 que les harmoniques de tension et de courant, jusqu’au 31ème harmonique, de chacune des lignes, L1, L2 et L3 ( “ 4.6.- HARMONIQUES.“...
  • Page 39 CVM-C10 Tableau 12 (Continuation): Écrans du profil Écran Paramètres (unités) Puissance apparente L1 (M/kVA) Puissance apparente L2 (M/kVA) Puissance apparente L3 (M/kVA) Puissance apparente III (M/kVA) En sélectionnant l’option 2 quadrants, les valeurs de génération ne sont pas mesu- rées.
  • Page 40 CVM-C10 Tableau 12 (Continuation): Écrans du profil Écran Paramètres (unités) Facteur de puissance L1 (PF) Facteur de puissance L2 (PF) Facteur de puissance L3 (PF) Facteur de puissance III (PF) Cos φ L1 (cos φ) Cos φ L2 (cos φ) Cos φ...
  • Page 41 CVM-C10 Figure 29: Écran du profil analyzer affichant les valeurs minimales  Demande maximale L’équipement calcule la demande maximale de : • Le Courant • La Puissance active triphasée • La Puissance apparente triphasée • La Puissance réactive inductive triphasée •...

  • Page 42: 4�5�2� Profil E

    Ce profil est identifié par le symbole e sur la partie inférieure de l’écran ( Figure 31 Figure 31: Écran du CVM-C10 avec le profil de fonctionnement e � Sur le profil e de l’équipement, sont affichées les énergies consommées et générées de l’installation.
  • Page 43 CVM-C10 Tableau 13 (Continuation): Écrans du profil e � Écran Paramètres (unités) Énergie réactive inductive Tarif 1, T1 (M/kvar Énergie réactive inductive Tarif 2, T2 (M/kvar Énergie réactive inductive Tarif 3, T3 (M/kvar Énergie réactive inductive totale (M/kvar Valeurs consommées et générées Seulement disponible pour l’option 4 quadrants.

  • Page 44: 4�5�3� User

    Ce profil est identifié par le symbole user sur la partie inférieure de l’écran ( Figure 32 Figure 32: Écran du CVM-C10 avec le profil de fonctionnement user. Sous ce profil, sont visualisés les écrans qui ont été sélectionnés dans le menu de programma- tion ( “4.9.12.
  • Page 45 • Harmoniques de tension L1- L2 - L3 • Harmoniques de courant L1- L2 -L3 4.7.- ENTRÉES Le CVM-C10 dispose de deux entrées numériques (bornes 12 et 13 de la Figure 1, Figure 2 et ) programmables pour fonctionner comme entrée logique ou de sélection de tarifs.

  • Page 46: Programmation

    CVM-C10 4.9.- PROGRAMMATION Depuis le menu de programmation, on peut :  Bloquer l’état du propre menu.  Définir les relations de transformation.  Sélectionner le nombre de quadrants et le type d’installation.  Sélectionner le profil de fonctionnement de l’équipement.  Programmer le ratio d’émissions de carbone, kgCO  Programmer le ratio du coût.

  • Page 47: 4�9�1� Primaire De Tension

    CVM-C10 Le mot de passe est introduit sur cet écran pour pouvoir modifier les paramètres de programmation. Pour pouvoir éditer la valeur du mot de passe, il faut appuyer sur la touche pendant 3 secondes. Sur la partie inférieure de l’écran apparaît l’icône prog�...

  • Page 48: 4�9�2� Secondaire De Tension

    CVM-C10 Si la valeur introduite est supérieure à la valeur maximale de programmation, la valeur programmée est effacée. Valeur maximum de programmation: 599999. Valeur minimum de programmation: 1. Rapport de tension x Primaire de courant < 600000. Note: Rapport et la relations entre le primaire et le secondaire.

  • Page 49: 4�9�4� Secondaire De Courant ( Modèle Cvm-C10-Itf)

    3 secondes, l’icône prog disparaît du dis- play. Pour accéder à l’étape suivante de programmation, appuyer sur la touche 4�9�5� PRIMAIRE DE COURANT NEUTRE ( MODÈLES: CVM-C10-ITF-IN et CVM-C10-MC- Sur cet écran est programmé le primaire du transformateur de courant neutre.

  • Page 50: 4�9�6� Secondaire De Courant Neutre (Modèle Cvm-C10-Itf-In)

    Valeur maximum de programmation: 10000. Valeur minimum de programmation: 1. Pour accéder à l’étape suivante de programmation, appuyer sur la touche 4�9�6� SECONDAIRE DE COURANT NEUTRE (MODÈLE CVM-C10-ITF-IN) Sur cet écran, on sélectionne le secondaire du transformateur de courant neutre.

  • Page 51: 4�9�8� Convention De Mesure

    3 secondes. Sur la partie inférieure de l’écran apparaît l’icône prog. La touche saute entre les différentes options : Cir Convention de mesure Circutor. IEC Convention de mesure IEC. IEEE Convention de mesure IEEE. Pour valider la donnée, il faut appuyer pendant 3 secondes, l’icône prog disparaît du...

  • Page 52: 4�9�10� Période D'intégration De La Demande Maximale

    CVM-C10 4�9�10� PÉRIODE D’INTÉGRATION DE LA DEMANDE MAXIMALE Sur cet écran est programmé le période d’intégration de la demande maximale en minutes. Pour pouvoir éditer la valeur du période d’intégration, il faut appuyer sur la touche pendant 3 secondes. Sur la partie inférieure de l’écran apparaît l’icône prog�...

  • Page 53: 4�9�12� Sélection Du Profil De Fonctionnement

    CVM-C10 4�9�12� SÉLECTION DU PROFIL DE FONCTIONNEMENT Sur cet écran on sélectionne le profil de fonctionnement de l’équipement. Pour pouvoir éditer la sélection du profil de fonctionnement, il faut appuyer sur la touche pendant 3 secondes. Sur la partie inférieure de l’écran apparaît l’icône prog�...

  • Page 54: 4�9�13� Backlight, Rétroéclairage Du Display

    CVM-C10  Sélection d’écrans a été sélectionné, l’écran suivant apparaît: Sur cet écran, est affiché le premier écran de profil analyzer , Tension phase-phase et on sélectionne si on veut afficher dans le profil user ou non. Pour pouvoir éditer la sélection, il faut appuyer sur la touche pendant 3 secondes.

  • Page 55: 4�9�14� Sélection De La Barre Cos Φ - Pf Du Display

    CVM-C10 4�9�14� SÉLECTION DE LA BARRE Cos DU DISPLAY φ - PF Sur cet écran, nous sélectionnons ce qui va être affiché sur la barre Cos φ - PF� Pour pouvoir éditer la sélection, il faut appuyer sur la touche pendant 3 secondes.

  • Page 56: 4�9�17� Sélection Du Rang D'énergies

    CVM-C10 4�9�17� SÉLECTION DU RANG D’ÉNERGIES Sur cet écran, le fonctionnement du rang d’énergie est sélectionné. Pour pouvoir éditer la sélection, appuyer sur la touche pendant 3 secondes. Sur la partie inférieure de l’écran apparaît l’icône prog� La touche passe d’une option à l’autre : AUTO L’équipement affiche kWh et MWh.

  • Page 57: 4�9�19� Ratio D'émissions De Carbone Kgc0

    CVM-C10 4�9�19� RATIO D’ÉMISSIONS DE CARBONE KGC0 POUR L’ÉNERGIE GÉNÉRÉE Le ratio d’émissions de carbone est la quantité d’émissions qui sont émises dans l’atmosphère pour produire une unité d’électricité (1kWh). Le ratio du mix européen est approximativement de 0,65 kgCO par kWh.

  • Page 58: 4�9�20� Ratio D'émissions De Carbone Kgc0

    CVM-C10 4�9�20� RATIO D’ÉMISSIONS DE CARBONE KGC0 POUR L’ÉNERGIE CONSOMMÉE Le ratio d’émissions de carbone est la quantité d’émissions qui sont émises dans l’atmosphère pour produire une unité d’électricité (1kWh). Le ratio du mix européen est approximativement de 0,65 kgCO par kWh.

  • Page 59: 4�9�22� Ratio Du Coût Pour L'énergie Consommée

    CVM-C10 En modifiant le dernier chiffre, si on appuie sur la touche on saute une autre fois au premier chiffre, en pouvant modifier à nouveau les valeurs programmées au préalable. Pour sauter entre les différents tarifs, appuyer sur la touche Pour valider la donnée, il faut appuyer...

  • Page 60: 4�9�23� Programmation De L'alarme 1 (Relais 1)

    CVM-C10 4�9�23� PROGRAMMATION DE L’ALARME 1 (RELAIS 1) Note : Paramètres de configuration non disponibles pour le modèle CVM-C10-FLEX. Sur cet écran on sélectionne le code de la variable, en fonction de la qui contrôlera le relais d’alarme 1. Tableau 15, Pour pouvoir éditer la sélection du code, il faut appuyer sur...
  • Page 61 CVM-C10 Tableau 15 (Continuation): Code des paramètres pour la programmation des sorties. Paramètre Phase Code Phase Code Phase Code Phase Code Demande maximale Puissan- ce réactive inductive Demande maximale Puissan- ce réactive capacitive Il existe aussi des paramètres ( ) qui se réfèrent aux trois phases à la fois (fonction Tableau 16 OR).
  • Page 62 CVM-C10 Pour valider la donnée, il faut appuyer pendant 3 secondes, l’icône prog disparaît du display. Pour accéder à l’étape suivante de programmation, appuyer sur la touche Tableau 17: Point décimal et unités des paramètres d’alarme. Type de paramètre Unités Point décimal...
  • Page 63 CVM-C10  Programmation de la valeur de retard dans la connexion Sur ce point est programmé le retard en secondes dans la connexion de l’alarme. Pour pouvoir éditer la sélection du retard appuyer sur la touche pendant 3 secondes. Sur la partie inférieure de l’écran apparaît l’icône prog�...
  • Page 64 CVM-C10  Programmation de l’enclenchement (latch) Sur cet écran, on sélectionne l’enclenchement, c’est à dire si après le déclenchement de l’alarme, celle-ci restait enclenchée même si la condition qui l’a provoqué disparaît. Pour pouvoir éditer la sélection, il faut appuyer sur la touche pendant 3 secondes.

  • Page 65: 4�9�24� Programmation De L'alarme 2 (Relais 2)

    à l’étape suivante de programmation, appuyer sur la touche 4�9�24� PROGRAMMATION DE L’ALARME 2 (RELAIS 2) Note: Paramètres de configuration non disponibles pour le modèle CVM-C10-FLEX. Dans cette étape, sont programmées toutes les valeurs correspondantes au relais d’alarme 2.
  • Page 66 CVM-C10 la touche , ce qui permet de modifier les valeurs restantes. En introduisant le code d’une variable sur le display, les symboles correspondant à cette variable sont activés. Dans le cas de ne vouloir programmer aucune variable, programmer 00.
  • Page 67 CVM-C10 En modifiant le dernier chiffre, si on appuie sur la touche on saute une autre fois au premier chiffre, en pouvant modifier à nouveau les valeurs programmées au préalable. Pour valider la donnée, il faut appuyer pendant 3 secondes, l’icône prog disparaît du display.

  • Page 68: 4�9�26� Programmation De L'alarme 4 (Sortie Numérique T2)

    CVM-C10 4�9�26� PROGRAMMATION DE L’ALARME 4 (SORTIE NUMÉRIQUE T2) Note: Paramètres de configuration non disponibles pour le modèle CVM-C10-FLEX, CVM- C10-ITF-IN et CVM-C10-MC-IN. Dans cette étape, sont programmées toutes les valeurs correspondantes à la sortie numérique T2. La programmation est la même que pour la Sortie numérique T1, voir “...

  • Page 69: 4�9�29� Communications Rs-485 : Protocole

    CVM-C10 4�9�29� COMMUNICATIONS RS-485 : PROTOCOLE Sur cet écran, le protocole des communications RS-485 est sélectionné. Pour pouvoir éditer la sélection de la fonction, il faut appuyer sur la touche pendant 3 secondes. Sur la partie inférieure de l’écran apparaît l’icône prog.
  • Page 70 CVM-C10 Le numéro de périphérique pourra osciller entre 0 et 255. Pour valider la donnée, il faut appuyer pendant 3 secondes, l’icône prog disparaît du display. Pour accéder à l’étape suivante de programmation, appuyer sur la touche  Parité Sur cet écran on sélectionne le type de parité dans les communications Modbus.

  • Page 71: Vitesse De Transmission

    CVM-C10 Pour valider la donnée, il faut appuyer pendant 3 secondes, l’icône prog disparaît du display. Pour accéder à l’étape suivante de programmation, appuyer sur la touche 4�9�29�2 Protocole BACnet Note: Protocole disponible sur les équipements avec version 3.00 ou supérieur.

  • Page 72: 4�9�30� Blocage De La Programmation

    CVM-C10  MAC Sur cet écran est programmée l’adresse MAC. Pour pouvoir éditer la valeur, il faut appuyer sur la touche pendant 3 secondes. Sur la partie inférieure de l’écran apparaît l’icône prog. Pour écrire ou modifier la valeur, il faut appuyer à plusieurs...
  • Page 73 CVM-C10 Sur cet écran, le mot de passe de blocage ou de déblocage de la programmation. Pour pouvoir éditer la sélection du mot de passe, il faut appuyer sur la touche pendant 3 secondes. Sur la partie inférieure de l’écran apparaît l’icône prog�...

  • Page 74: 10�1� Connectique

    4�10�1� CONNECTIQUE La composition du câble RS-485 devra être réalisée avec un câble à couple tressé avec une maille de blindage (minimum 3 fils), avec une distance maximale entre le CVM-C10 et l’unité master de 1200 mètres de longueur. Sur ce bus, nous pourrons connecter un maximum de 32 CVM-C10.

  • Page 75: 10�2� Protocole

    CVM-C10 4�10�2� PROTOCOLE Dans le cadre du protocole Modbus, le CVM-C10 utilise le mode RTU (Remote Terminal Unit). Les fonctions Modbus mises en œuvre dans l’équipement sont : Fonction 0x03 et 0x04. Lecture d’enregistrements intégrale. Fonction 0x05. Écriture d’un relais.

  • Page 76: 10�3� Commandes Modbus

    CVM-C10 Enregistrement initial: 0834, enregistrement du paramètre d’effacement des valeurs maximums et minimums. Valeur: FF00, nous indiquons que nous voulons effacer les valeurs maximums et minimums. CRC: CEEF, caractère CRC. Réponse: Enregistrement Adresse Fonction Valeur initial 0834 FF00 CEEF 4�10�3� COMMANDES MODBUS 4�10�3�1�...
  • Page 77 CVM-C10 Tableau 19 (Continuation): Carte de mémoire Modbus (Tableau 1) Paramètre Symbole Instantané Maximum Minimum Unités Fréquence L1 3C-3D 142-143 1A0-1A1 Hz x100 Tension L1-L2 3E-3F 144-145 1A2-1A3 V x 10 Tension L2-L3 40-41 146-147 1A4-1A5 V x 10 Tension L3-L1...
  • Page 78 CVM-C10 Tableau 20 (Continuation): Carte de mémoire Modbus (Tableau 2) Paramètre Symbole Tarif 1 Tarif 2 Tarif 3 Total Unités Énergie réactive capacitive générée kvarhC III 7A-7B A4-A5 CE-CF F8-F9 kvarh (kvarhC) Énergie réactive capacitive générée kvarhC III 7C-7D A6-A7...
  • Page 79 CVM-C10 Tableau 21 ( Continuation ): Carte de mémoire Modbus (Tableau 3)� Paramètre Tension L1 Tension L2 Tension L3 Unités Harmonique % x 10 ème Tableau 22: Carte mémoire de Modbus (Tableau 4)� Paramètre Courant L1 Courant L2 Courant L3 Unités...
  • Page 80 CVM-C10 Tableau 23 (Continuation): Carte de mémoire Modbus: effacement de paramètres Paramètres Adresse Marge valide de données Effacement des compteurs d’heures (tous les tarifs) FF00 Effacement de la valeur maximale de la demande maximale FF00 Effacement d’énergies, demande maximale et maximums et...
  • Page 81 Ratio de tension x ratio de courant < 600000. Note: le ratio est la relation entre le primaire et le secondaire. 4.10.3.8.2. Relations de transformation du courant de neutre (CVM-C10-ITF-IN et CVM- C10-MC-IN)� Tableau 29: carte de mémoire Modbus ; relations de transformation du courant de neutre...

  • Page 82: Profil De Fonctionnement

    CVM-C10 4�10�3�8�4� Convention de measure Tableau 31: carte de mémoire Modbus ; convention de measure Conventionde measure Valeur par Variable de configuration Adresse Marge valide de données défaut 0: Circutor Convention de measure 2B86 1: IEC 2: IEEE 4�10�3�8�5� Type d’installation Tableau 32: Carte de mémoire Modbus ;...

  • Page 83: Activer L'écran D'affichage D'harmoniques

    (10) 4�10�3�8�12� Programmation des alarmes 1 et 2 (relais 1 et 2) Note: Paramètres de configuration non disponibles pour le modèle CVM-C10-FLEX. Tableau 39: carte de mémoire Modbus ; programmation des alarmes 1 et 2 Programmation des alarmes 1 et 2...
  • Page 84 1 : normalement fermé 4�10�3�8�13� Programmation des alarmes 3 et 4 (sorties numériques T1 et T2) Note: Paramètres de configuration non disponibles pour les modèles CVM-C10-FLEX, CVM- C10-ITF-IN et CVM-C10-MC-IN. Tableau 40: carte de mémoire Modbus ; programmation des alarmes 3 et 4...

  • Page 85: Configuration Du Mot De Passe

    CVM-C10 4�10�3�8�15� Sorties digitales Lecture de l’état des sorties digitales. Pour cette variable, la fonction 0x04 est mise en œuvre. Tableau 44: carte de mémoire Modbus ; état des sorties digitales État des sorties digitales Variable Adresse Valeur par défaut État des sorties digitales...

  • Page 86: 10�4� Protocole Bacnet

    CVM-C10 Tableau 47: Carte de mémoire Modbus ; Configuration du mot de passe Mot de passe Variable de configuration Adresse Marge valide de données Valeur par défaut (12) Valeur du mot de passe 2B70 0 - 9999 1234 (13) 0: Déblocage Blocage-Déblocage...

  • Page 87: 10�5� Carte Pics

    CVM-C10 4�10�5� CARTE PICS PICS Vendor Name: CIRCUTOR Product Name: CVM-C10 Product Model Number: 0116 Application Software Version: Firmware Revision: 0.7.1 BACnet Protocol Revision: 10 Product Description: Electrical energy meter BACnet Standardized Device Profile (Annex L) BACnet Application Specific Controller (B-ASC)
  • Page 88 CVM-C10 DESCRIPTION SYMBOL ID OBJECTS OBJECT NAME UNITS Puissance active Active power kW 2 ActPwrPh2 Puissance réactive Reactive power kvar 2 ReactPwrPh2 kvar Facteur de puissance Power factor PF 2 PwrFactPh2 Tension phase-neutre Voltage phase to AI10 Ph2NU3 neutral Courant...
  • Page 89 CVM-C10 DESCRIPTION SYMBOL ID OBJECTS OBJECT NAME UNITS Puissance apparente L3 Aparent power L3 AI42 AppPwrPh3 Puissance apparente Three phase aparent kVAIII AI43 AppPw3Ph triphasée power Demande maximale l1 Maximum demand I1 Md (A1) AI44 MaxDemand_A1 Demande maximale l2 Maximum demand I2...

  • Page 90: Caractéristiques Techniques

    CVM-C10 5�- CARACTÉRISTIQUES TECHNIQUES Alimentation en CA Tension nominale 95 ... 240 V ± 10% Fréquence 50 ... 60 Hz Consommation 4 ... 6 VA Catégorie de l’installation CAT III 300 V Alimentation en CC Tension nominale 105 ... 272 V ±...
  • Page 91 Courant maximal 50 mA Fréquence maximale 16 impulsions / sec Largeur d’impulsion 30 ms à 500 ms (Programmable) Sortie de relais (CVM-C10-ITF, CVM-C10-ITF-IN, CVM-C10-MC, CVM-C10-MC-IN, CVM-C10-mV ) (19) Quantité Tension maximale contacts ouverts 250V ~ Courant thermique Ith Puissance maximale de commutation 1500 W (AC1) Vie électrique (250 Vca/ 5A) :...
  • Page 92 CVM-C10 Entrées numériques (19) Quantité Type NPN Contact libre de potentiel Isolement Optoisolé Il faut les connecter à un circuit SELV. (19) Communications Modbus RTU BACnet Bus de champ RS-485 MS/TP Protocole de communications Modbus-RTU BACnet Vitesse 9600 - 19200...
  • Page 93 CVM-C10 60.9 96.7 10.9 Figure 35: Dimensions CVM-C10� Manuel d’instructions...

  • Page 94: Maintenance Et Service Technique

    Tél. : 902 449 459 (Espagne) / +34 937 452 919 (hors d’Espagne) E-mail : sat@circutor.com 7�- GARANTIE CIRCUTOR garantit ses produits contre tout défaut de fabrication pour une période de deux ans à compter de la livraison des équipements. CIRCUTOR réparera ou remplacera tout produit à fabrication défectueuse retourné durant la période de garantie.

  • Page 95: Certificat Ce

    CVM-C10 8�- CERTIFICAT CE Manuel d’instructions...
  • Page 96 CVM-C10 Manuel d’instructions...
  • Page 97 CVM-C10 Manuel d’instructions...
  • Page 98 CIRCUTOR, SA Vial Sant Jordi, s/n 08232 - Viladecavalls (Barcelone) Tél. : (+34) 93 745 29 00 - Fax : (+34) 93 745 29 14 www.circutor.com central@circutor.com...
