LCD Monitor
LCD Farbmonitor
Moniteur LCD
Monitor LCD
Monitor LCD
LL-T19D1
OPERATION MANUAL
BEDIENUNGSANLEITUNG
MODE D'EMPLOI
MANUALE D'USO
MANUAL DE FUNCIONAMIENTO

Publicité

Table des Matières
loading

Manuels Connexes pour Sharp LL-T19D1

Sommaire des Matières pour Sharp LL-T19D1

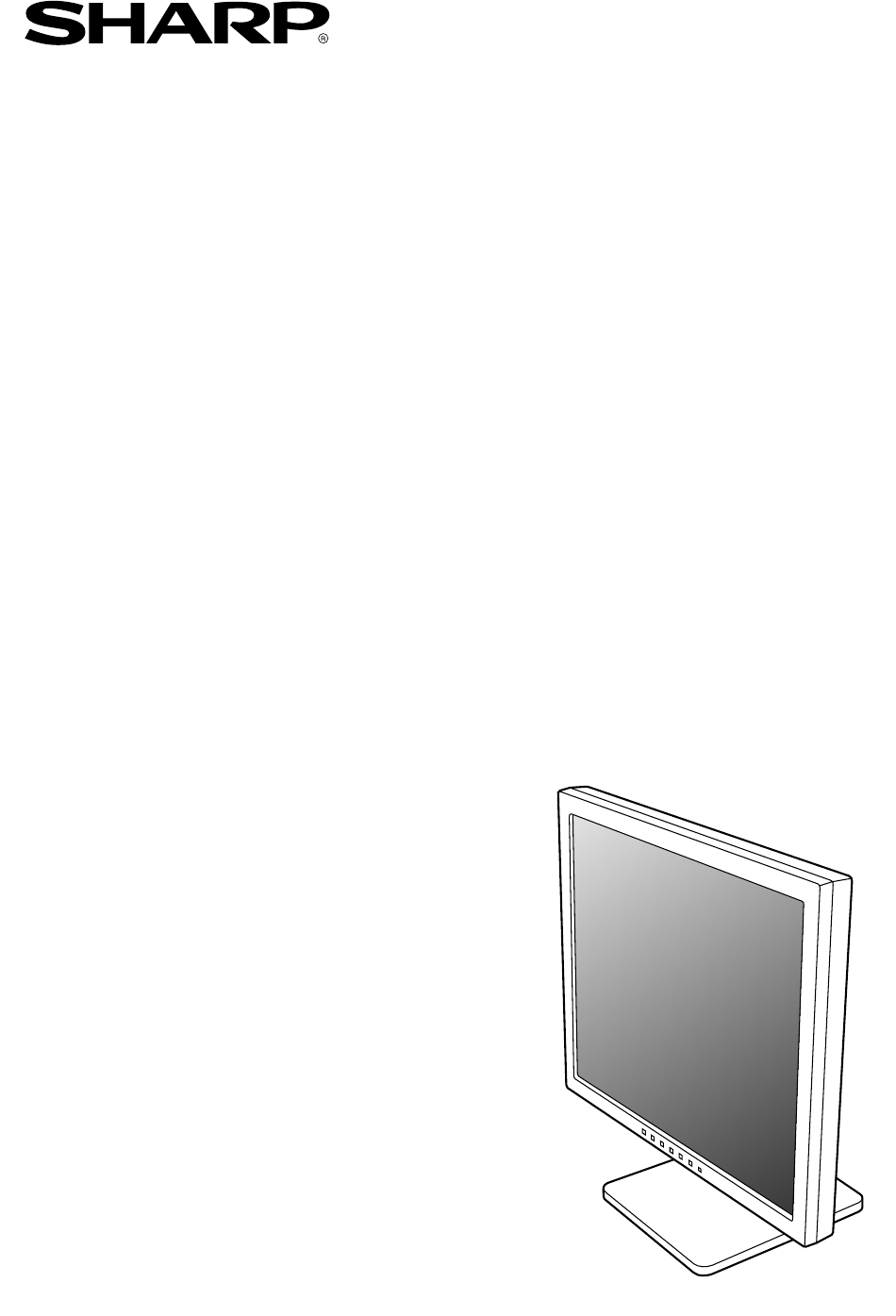

  • Page 1 LCD Monitor LCD Farbmonitor Moniteur LCD Monitor LCD Monitor LCD LL-T19D1 OPERATION MANUAL BEDIENUNGSANLEITUNG MODE D'EMPLOI MANUALE D'USO MANUAL DE FUNCIONAMIENTO...

  • Page 2: Table Des Matières

    Table of Contents/Inhaltsverzeichnis/Table des matières/Indice/Índice Notice for Users in Europe ............. 3 Notice for Users in the UK .

  • Page 3: Notice For Users In Europe

    Notice for Users in Europe This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by 93/68/EEC. Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG. Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

  • Page 4: Notice For Users In The Uk

    "WARNING: THIS APPARATUS MUST BE EARTHED." Notice for Users in Australia Service Inquiries Please contact your dealer for service if required or contact Sharp Corporation of Australia on 1 300 13 50 22 for referral to your nearest Sharp authorized Service Center.

  • Page 5: Notice For Users In The Usa

    Sharp Plaza, Mahwah, New Jersey 07430 TEL :1-800-BE-SHARP * As an ENERGY STAR Partner, SHARP has determined that this product meets the ENERGY STAR guidelines for energy efficiency. This product utilizes tin-lead solder, and fluorescent lamp containing a small amount of mercury.

  • Page 6: Tco

    TCO Development SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07 Email (Internet): development@tco.se Current information regarding TCO'99 approved and labelled products may also be obtained via the Internet, using the address: http://www.tco-info.com/ Congratulations! You have just purchased a TCO'99 approved and labelled Environmental requirements product! Your choice has provided you with a product developed for professional use.

  • Page 7: English

    Table of Contents Tips and safety precautions ............. 8 Product description .

  • Page 8: Tips And Safety Precautions

    - You are advised to retain the carton in case the - This monitor and its accessories may be monitor needs to be transported. - Sharp Corporation holds authorship rights to the upgraded without advance notice. Utility Disk program. Do not reproduce it without permission.

  • Page 9: Product Description

    Product description 1. INPUT button ......To switch between the signal's input terminals. 2. MENU button ......This button is used to pop-up, select and close the OSD (On Screen Display) Menu. / MODE button ..... When the OSD Menu is displayed: This button is used to select menu options.

  • Page 10: Height Adjustment, Angle Adjustment

    Height adjustment, angle adjustment CAUTION! - Pressure from hands on the LCD panel could cause damage. - Do not attempt to move the monitor beyond its movement range. Applying excessive force to move the monitor may damage the product. - Be careful not to allow your fingers to be pinched.

  • Page 11: Connecting The Monitor And Turning The Monitor On And Off

    Connecting the monitor and turning the monitor on and off Digital connection CAUTION! Connect the separately-sold digital signal cable - When connecting, ensure that both the monitor (NL-C01E) to the digital RGB output terminal of the and computer are switched off. computer.

  • Page 12: Connecting The Monitor To A Power Source

    Connecting the monitor and turning the monitor on and off Connecting the monitor to a power Turning the power on source 1.Turn on the main power of the monitor. Main power switch Power terminal AC outlet Power cord - When switching the main power switch on and off, always wait for an interval of at least 5 seconds.

  • Page 13: Changing Between Input Terminals

    Connecting the monitor and turning the monitor on and off Changing between input terminals Turning the power off Use the INPUT button to switch between signal 1. Turn the computer off. input terminals. 2. Press the monitor's POWER button. The Power LED will disappear. Analog RGB input terminal 1 Turn the computer Press power button.

  • Page 14: Adjusting The Screen Display

    Adjusting the screen display For analog signal Adjustment lock function 1.First perform an automatic adjustment. (p.16) By disabling the control buttons (i.e. setting the 2.Perform manual adjustment where necessary. lock) any attempted changes to adjusted values will (p.17) be voided. For digital signal 1.

  • Page 15: Setting Display Mode

    Adjusting the screen display Setting display mode Color tone or brightness can be changed with one command. Displays image with the color tone results from original scheme of liquid crystal panel. OFFICE Display brightness is lowered. The brightness is set to a level that is easier on the eyes than with other modes and saves power.

  • Page 16: Adjusting The Screen Display (When Using An Analog Signal)

    Adjusting the screen display (When using an analog signal) Adjusting the screen automatically Automatic screen adjustment 1. Press the MENU button. Options in the ADJUSTMENT Menu can be The ADJUSTMENT Menu will be displayed. adjusted automatically (CLOCK, PHASE, H-POS, V-POS). Note: - When setting up this monitor for the first time or after having changed an aspect of the current...

  • Page 17: Manual Screen Adjustment

    Adjusting the screen display (When using an analog signal) ADJUSTMENT Menu Manual screen adjustment Adjustments can be made using On Screen Display (OSD) Menu provided. On Screen Display for adjustment If you are using Windows, open the Adjustment Pattern on the accompanying Utility Disk. (p.16) If your system is not Windows, you can not use the MANUAL: Individual menu options are manually Adjustment Pattern.
  • Page 18 Adjusting the screen display (When using an analog signal) GAIN CONTROL Menu WHITE BALANCE Menu Notes: MANUAL: Individual menu options are manually - On settings other than [STD] not all gradations adjusted. can be displayed. To display all gradations, set to AUTO: Every menu option is automatically [STD].
  • Page 19 Adjusting the screen display (When using an analog signal) MODE SELECT Menu Notes: - Depending on the resolution of the input signal, even if menu options can be selected, the display may not change. - To choose a menu option: / MODE button - To complete adjustment: MENU button OSD H-POSITION (OSD horizontal position)

  • Page 20: Adjusting The Screen Display (When Using A Digital Signal)

    Adjusting the screen display (When using a digital signal) Adjustments can be made using On Screen WHITE BALANCE Menu Display (OSD) Menu provided. On Screen Display for adjustment If you are using Windows, open the Adjustment Pattern on the accompanying Utility Disk. (p.16) If your system is not Windows, you can not use the Adjustment Pattern.
  • Page 21 Adjusting the screen display (When using a digital signal) MODE SELECT Menu Notes: - To choose a menu option: / MODE button - To complete adjustment: MENU button OSD H-POSITION (OSD horizontal position) The position of the OSD Menu can be moved to the left and right.

  • Page 22: Monitor Care And Repair

    LCD panel. (A soft or your nearest Sharp authorized Service cloth such as gauze or that used for lens cleaning Center. (Never attempt this replacement on is suitable.)

  • Page 23: Specifications

    Specifications Product specifications Dimensions (Units: mm) Model name LL-T19D1-H (Frosty gray)/LL-T19D1-B (Black) LCD display 48 cm measured diagonally TFT LCD module Resolution (max.) SXGA 1280 x 1024 pixels Displayable colors (max.) Approx.16.77 million colors (8 bit ) Brightness (max.) 300 cd/m Dot pitch 0.294(H) x 0.294(V) mm...
  • Page 24 Specifications Relevant signal timings (analog) Relevant signal timings (digital) Vsync Display mode Hsync Display mode Hsync Vsync frequency frequency VESA VESA US text - Recommended resolution is 1280 x 1024. US text - All are compliant only with non-interlaced. Power - A computer with an output terminal conforming to Macintosh DVI (DVI-D24 pin or DVI-I29 pin) and with SXGA...
  • Page 25 Specifications The analog RGB input connector pin Power management The monitor is based on the VESA DPMS and the (Mini D-sub connector with 15 pins) DVI DMPM standards. To activate the monitor's Power Management function, both the video card and the computer must conform to the VESA DPMS standard and the DVI DMPM standard.

  • Page 26: Installing Set-Up Information And The Icc Profile (For Windows)

    Installing set-up information and the ICC profile (For Windows) Depending on the computer or OS, it may be For Windows 98 necessary to use the computer to operate the Installing monitor set-up information into installation of monitor set-up information etc. If so, Windows 98, and setting the monitor's ICC profile follow the steps below to install the monitor set-up as a predetermined value.
  • Page 27 Installing set-up information and the ICC profile (For Windows) For Windows 2000 For Windows Me Installing monitor set-up information into Installing monitor set-up information into Windows Windows 2000, and setting the monitor's ICC Me, and setting the monitor's ICC profile as a profile as a predetermined value.
  • Page 28 Installing set-up information and the ICC profile (For Windows) For Windows XP Installing the ICC profile Installing the monitor's ICC profile. (If the set-up Installing monitor set-up information into Windows information has already been installed, so too has XP, and setting the monitor's ICC profile as a the profile, and there is no need to install it.) predetermined value.

  • Page 29: Information About The Colorsync Profile (For Macos)

    Information about the ColorSync profile (For MacOS) About the ColorSync profile ColorSync is the Apple Corporation's color management system and is a function that enables color resolution to be realized when used with a compatible application. A ColorSync profile describes the color characteristics of the LCD monitor.

  • Page 30: Instructions For Attaching A Vesa Compliant Arm

    Instructions for attaching a VESA compliant arm An arm or stand based on the VESA standard 5. Remove the six screws and then remove the (commercially available) can be attached to the stand from the monitor. monitor. Procurement of the arm or stand is at the customer's discretion.
  • Page 31 Inhaltsverzeichnis Tipp und Sicherheitsvorkehrungen ............32 Produktbeschreibung .

  • Page 32: Tipp Und Sicherheitsvorkehrungen

    - Der Monitor darf niemals mit harten Gegenständen (Modellbezeichnung: 0NK3080420400) abgerieben oder berührt werden. - CD-ROM (1) - Wir bitten um Ihr Verständnis, dass Sharp Corporation - Bedienungsanleitung (1) über die gesetzlich anerkannte Leistungshaftung hinaus keine Haftung für Fehler übernimmt, die sich...

  • Page 33: Produktbeschreibung

    Produktbeschreibung 1. Taste INPUT ......Für die Umschaltung zwischen den Signaleingangsanschlüssen. 2. Taste MENU ......Mit dieser Taste öffnen, wählen und schließen Sie das OSD (On Screen Display) -Menü. 3. Taste / MODE ...... Wenn das OSD-Menü angezeigt wird: Diese Taste wird zum Wählen der Menüoptionen verwendet. Wenn kein OSD-Menü...

  • Page 34: Höheneinstellung, Winkeleinstellung

    Höheneinstellung, Winkeleinstellung ACHTUNG! - Wenn Sie mit der Hand auf den LCD-Bildschirm drücken, kann dieser beschädigt werden. - Nicht versuchen, den Monitor über seinen Bewegungsbereich hinaus zu bewegen. Wenn zu starke Kraft zum Bewegen des Monitors angewendet wird, kann das Produkt beschädigt werden.

  • Page 35: Anschließen Des Monitors Und Ein- Und Ausschalten Des Monitors

    Anschließen des Monitors und Ein- und Ausschalten des Monitors Hinweis: ACHTUNG! - Beim Anschluss an die Sun Ultra-Serie ist - Bevor Sie den Monitor anschließen, müssen Sie eventuell ein Umwandlungsadapter (im Handel den Monitor und den Computer ausschalten. erhältlich) erforderlich. - Achten Sie darauf, dass Sie das Kabel nicht überdehnen, und schließen Sie kein Digitaler Anschluss...

  • Page 36: Anschließen Des Monitors An Eine Stromquelle

    Anschließen des Monitors und Ein- und Ausschalten des Monitors Hinweise: Anschließen des Monitors an eine - Bei der Verwendung eines Analogsignals führen Stromquelle Sie eine automatische Bildschirmeinstellung unter folgenden Bedingungen durch (S.40): - Wenn der Monitor erstmalig in Betrieb genommen wird. - Wenn die Systemeinstellungen während des Netzanschluss Betriebs geändert werden.

  • Page 37: Umschalten Zwischen Eingangsanschlüssen

    Anschließen des Monitors und Ein- und Ausschalten des Monitors Umschalten zwischen Ausschalten des Monitors Eingangsanschlüssen 1. Schalten Sie den Computer aus. 2.Drücken Sie den Netzschalter am Monitor. Mit der Taste INPUT schalten Sie die Die Betriebsanzeige erlischt. Signaleingangsanschlüsse um. Analogen RGB-Eingangsanschluss 1 Schalten Sie den Netzschalter betätigen.

  • Page 38: Einstellen Der Bildschirmanzeige

    Einstellen der Bildschirmanzeige Einstellen der Bildschirmanzeige Analogsignal Einstellsperrfunktion 1.Führen Sie zunächst eine automatische Wenn Sie die Steuertasten deaktivieren (d. h. die Einstellung durch. (S.40) Sperre setzen), können keine Werte eingestellt 2. Führen Sie bei Bedarf eine manuelle Einstellung werden. durch. (S.41) 1.

  • Page 39: Einstellen Des Displaymodus

    Einstellen der Bildschirmanzeige Einstellen des Displaymodus Der Farbton oder die Helligkeit kann mit einem Befehl geändert werden. Der Farbton stammt vom Originalschema des LCD-Bildschirms. OFFICE Die Display-Helligkeit wird verringert. Die Helligkeit wird auf einen Grad eingestellt, der angenehmer für die Augen als andere Modi ist und Strom spart.

  • Page 40: Einstellen Der Bildschirmanzeige (Bei Verwendung Eines Analogsignals)

    Einstellen der Bildschirmanzeige (bei Verwendung eines Analogsignals) Automatisches Einstellen des Bildschirms Automatische Bildschirmeinstellung 1.Drücken Sie die Taste MENU. Die Optionen im Menü ADJUSTMENT können Das Menü ADJUSTMENT wird angezeigt. automatisch eingestellt werden (CLOCK, PHASE, H-POS, V-POS). Hinweis: - Wenn Sie den Monitor zum ersten Mal einrichten oder eine Komponente des bestehenden Systems geändert haben, führen Sie vor der Verwendung eine automatische Bildschirmeinstellung durch.

  • Page 41: Manuelle Bildschirmeinstellung

    Einstellen der Bildschirmanzeige (bei Verwendung eines Analogsignals) Menü ADJUSTMENT Manuelle Bildschirmeinstellung Die Einstellungen können über das OSD-Menü vorgenommen werden. OSD für die Einstellung Wenn Sie mit Windows arbeiten, öffnen Sie das Einstellmuster auf der mitgelieferten Utility Disk. (S.40) MANUAL: Einzelne Menüoptionen werden manuell Falls Ihr System nicht unter Windows arbeitet, eingestellt.
  • Page 42 Einstellen der Bildschirmanzeige (bei Verwendung eines Analogsignals) Menü GAIN CONTROL Menü WHITE BALANCE Hinweise: MANUAL: Einzelne Menüoptionen werden manuell - Bei einer anderen Einstellung als [STD] können eingestellt. nicht alle Abstufungen angezeigt werden. Um AUTO: Alle Menüoptionen werden mit der alle Abstufungen anzuzeigen, stellen Sie [STD] Funktion Auto Gain Control* automatisch ein.
  • Page 43 Einstellen der Bildschirmanzeige (bei Verwendung eines Analogsignals) Menü MODE SELECT Hinweise: - Abhängig von der Auflösung des Eingangssignals ändert sich die Anzeige eventuell selbst dann nicht, wenn die Menüoptionen ausgewählt werden können. - So wählen Sie eine Menüoption: Taste / MODE - Nach Abschluss der Einstellung: Taste MENU OSD H-POSITION (OSD horizontale Position) Die Position der Menü...

  • Page 44: Einstellen Der Bildschirmanzeige (Bei Verwendung Eines Digitalsignals)

    Einstellen der Bildschirmanzeige (bei Verwendung eines Digitalsignals) Die Einstellungen können über das OSD-Menü Menü WHITE BALANCE vorgenommen werden. OSD für die Einstellung Wenn Sie mit Windows arbeiten, öffnen Sie das Einstellmuster auf der mitgelieferten Utility Disk. (S.40) Falls Ihr System nicht unter Windows arbeitet, können Sie das Einstellmuster nicht verwenden.
  • Page 45 Einstellen der Bildschirmanzeige (bei Verwendung eines Digitalsignals) Menü MODE SELECT Hinweise: - So wählen Sie eine Menüoption: Taste / MODE - Nach Abschluss der Einstellung: Taste MENU OSD H-POSITION (OSD horizontale Position) Die Position der Menü OSD kann nach links und rechts verschoben werden.

  • Page 46: Pflege Des Monitors Und Reparaturen

    Wenden Sie sich an das Geschäft, in weichen, trockenen Tuch vorsichtig ab. (Es eignet dem Sie den Monitor gekauft haben, oder an sich ein weiches Tuch, beispielsweise ein Gaze- das nächste autorisierte Sharp- Tuch, das auch zum Reinigen von Linsen Kundendienstzentrum. (Nehmen Sie diesen verwendet wird.) Austausch niemals selber vor.)

  • Page 47: Technische Daten

    Technische Daten Produktspezifikationen Abmessungen (Einheiten: mm) Modellbezeichnung LL-T19D1-H (Frostig grau)/LL-T19D1-B (Schwarz) LCD-Anzeige 48 cm diagonal gemessen TFT-LCD-Modul Auflösung (max.) SXGA 1280 x 1024 Pixel Anzeigbare Farben (max.) Ca. 16,77 Millionen Farben (8 bit) Helligkeit (max.) 300 cd/m Punktabstand 0,294 (H) x 0,294 (V) mm Kontrastverhältnis...
  • Page 48 Technische Daten Relevante Signaltakte (analog) Relevante Signaltakte (digital) Anzeigemodus Hsync Vsync Punktfrequenz Anzeigemodus Hsync Vsync Punktfrequenz VESA VESA US-Text - Die empfohlene Auflösung ist 1280 x 1024. US-Text - Alle nur mit Non-Interlace. Power - Ein Computer mit einem Ausgangsanschluss Macintosh- Serie gemäß...
  • Page 49 Technische Daten Power Management Pinbelegung des Analogsignal- Der Monitor basiert auf den Standards VESA Eingangsanschlusses DPMS und DVI DMPM. Um die Power Management-Funktion des Monitors (15poliger Mini-D-Sub-Stecker) zu aktivieren, müssen sowohl die Videokarte als auch der Computer den Standards VESA DPMS und DVI DMPM entsprechen.

  • Page 50: Installieren Der Setup-Informationen Und Des Icc-Profils (Für Windows)

    Installieren der Setup-Informationen und des ICC-Profils (Für Windows) Je nach dem verwendeten Computer oder Für Windows 98 Betriebssystem muss die Installation der Monitor- Installieren der Monitor-Setup-Informationen unter Setup-Informationen usw. eventuell über den Windows 98 und Festlegen des Monitor-ICC-Profils Computer erfolgen. Führen Sie in diesem Fall die als vorbestimmter Wert.
  • Page 51 Installieren der Setup-Informationen und des ICC-Profils (Für Windows) Für Windows 2000 Für Windows Me Installieren der Monitor-Setup-Informationen unter Installieren der Monitor-Setup-Informationen unter Windows 2000 und Festlegen des Monitor-ICC- Windows Me und Festlegen des Monitor-ICC- Profils als vorbestimmter Wert. Die in den Profils als vorbestimmter Wert.
  • Page 52 Installieren der Setup-Informationen und des ICC-Profils (Für Windows) Für Windows XP Installieren des ICC-Profils Installieren des Monitor-ICC-Profils. (Wenn die Installieren der Monitor-Setup-Informationen unter Setup-Informationen bereits installiert wurden, ist Windows XP und Festlegen des Monitor-ICC- auch das Profil bereits installiert. Es braucht dann Profils als vorbestimmter Wert.

  • Page 53: Informationen Zum Profil Colorsync (Für Macos)

    Informationen zum Profil ColorSync (Für MacOS) Informationen zum Profil ColorSync ColorSync ist das Farbverwaltungssystem der Apple Corporation. Damit erkennt das System die Farbauflösung bei Verwendung mit einer kompatiblen Anwendung. Ein ColorSync-Profil beschreibt die Farbeigenschaften des LCD- Monitors. Hinweise: - Das ColorSync-Profil dieses Monitors kann zusammen mit MacOS 8.5 oder höher eingesetzt werden.

  • Page 54: Anweisungen Zum Anbringen Eines Vesa-Kompatiblen Monitorarms

    Anweisungen zum Anbringen eines VESA- kompatiblen Monitorarms Ein Arm oder Fuß basierend auf dem VESA- 5. Lösen Sie die sechs Schrauben, und nehmen Standard (im Handel erhältlich) kann am Monitor Sie den Ständer vom Monitor ab. angebracht werden. Der Arm oder Fuß muss vom Kunden gesondert erworben werden.
  • Page 55 Table des matières Conseils et mesures de sécurité ............56 Description du produit .

  • Page 56: Conseils Et Mesures De Sécurité

    - Ne jamais heurter ou taper sur l'ordinateur avec des (nom du modèle : 0NK3080420400) objets durs. - CD-ROM (1) - Il faut savoir que la société Sharp décline toute - Mode d'emploi (1) responsabilité en cas d'erreur survenue durant l'utilisation par le client ou une tierce personne, ainsi...

  • Page 57: Description Du Produit

    Description du produit 1. Bouton INPUT ......Pour passer d'une borne d'entrée du signal à l'autre. 2. Bouton MENU ......Ce bouton est utilisé pour faire apparaître, sélectionner et refermer le menu OSD (On Screen Display). 3. Bouton / MODE ....Lorsque le menu OSD est affiché : Ce bouton est utilisé...

  • Page 58: Réglage De La Hauteur Et De L'inclinaison

    Réglage de la hauteur et de l'inclinaison ATTENTION ! - Appuyer les mains sur l'écran LCD peut provoquer son endommagement. - Ne pas essayer de faire bouger le moniteur au delà de sa plage de mouvement. Forcer pour faire bouger le moniteur risque d'endommager cet appareil.

  • Page 59: Raccordement, Activation Et Désactivation Du Moniteur

    Raccordement, activation et désactivation du moniteur Remarque : ATTENTION ! - Si la connexion se fait sur la série Sun Ultra, il se - Lors du raccordement, s'assurer que peut qu'un adaptateur de conversion (en vente l'alimentation tant du moniteur que de dans le commerce) soit indispensable.

  • Page 60: Raccordement Du Moniteur À Une Source D'alimentation

    Raccordement, activation et désactivation du moniteur Raccordement du moniteur à une Activation de l'alimentation source d'alimentation 1.Activer la source d'alimentation principale du moniteur. Interrupteur principal Borne d'alimentation secteur Cordon d'alimentation - Pour allumer et éteindre avec l'interrupteur principal, toujours laisser un intervalle d'au moins 5 secondes.

  • Page 61: Inversion Entre Les Bornes D'entrée

    Raccordement, activation et désactivation du moniteur Inversion entre les bornes d'entrée Désactivation de l'alimentation Utiliser le bouton INPUT pour basculer entre les 1. Mettre l'ordinateur hors tension. bornes d'entrée. 2.Appuyer sur le bouton d'alimentation du moniteur. Borne d'entrée RVB analogique 1 La diode d'alimentation s'éteind.

  • Page 62: Réglage De L'image Au Moniteur

    Réglage de l'image au moniteur Pour le signal analogique Fonction de verrouillage des réglages 1.Effectuer tout d'abord un réglage automatique. En désactivant les boutons de commande (c'est-à- (p.64) dire en les verrouillant), toute tentative de 2. Effectuer au besoin un réglage manuel. (p.65) modification des valeurs sera vaine.

  • Page 63: Réglage Du Mode D'affichage

    Réglage de l'image au moniteur Réglage du mode d'affichage Le ton de couleur ou la luminosité peut être changée avec une seule commande. Affiche une image dont les nuances de couleur résultent des combinaisons originales d'un écran à cristaux liquides. OFFICE La luminosité...

  • Page 64: Réglage De L'image Du Moniteur (Avec Un Signal Analogique)

    Réglage de l'image du moniteur (avec un signal analogique) Réglage automatique du moniteur Réglage automatique de l'image 1.Appuyer sur le bouton MENU. Les options CLOCK, PHASE, H-POS, V-POS du Le menu ADJUSTMENT apparaît. menu ADJUSTMENT peuvent être ajustées automatiquement. Remarque : - Lors de la toute première installation du moniteur, ou après avoir changé...

  • Page 65: Réglage Manuel De L'image

    Réglage de l'image du moniteur (avec un signal analogique) Menu ADJUSTMENT (REGLAGE) Réglage manuel de l'image Des réglages peuvent être effectués au moyen du menu du moniteur actif (OSD) proposé. Affichage à l'écran pour le réglage Si l'on se trouve sous un environnement Windows, ouvrir le Modèle de réglage se trouvant sur le disque utilitaire.
  • Page 66 Réglage de l'image du moniteur (avec un signal analogique) Menu GAIN CONTROL Menu WHITE BALANCE (REGLAGE DES COULEURS) (EQUILIBRE DU BLANC) Remarques : MANUAL : Les options individuelles du menu sont - En ce qui concerne les paramètres autres que réglées manuellement.
  • Page 67 Réglage de l'image du moniteur (avec un signal analogique) Menu MODE SELECT (SELECTION DU MODE) Remarques : - En fonction de la résolution du signal d'entrée, même si les options peuvent être sélectionnées, l'affichage ne peut pas être modifié. - Pour choisir une option du menu : Bouton / MODE - Lorsque le réglage est terminé...

  • Page 68: Réglage De L'image Du Moniteur (Avec Un Signal Numérique)

    Réglage de l'image du moniteur (avec un signal numérique) Des réglages peuvent être effectués au moyen du Menu WHITE BALANCE menu interactif (OSD) proposé. (EQUILIBRE DU BLANC) Affichage à l'écran pour le réglage Si l'on se trouve sous un environnement Windows, ouvrir le Modèle de réglage se trouvant sur le disque utilitaire.
  • Page 69 Réglage de l'image du moniteur (avec un signal numérique) Menu MODE SELECT (SELECTION DU MODE) Remarques : - Pour choisir une option du menu : Bouton / MODE - Lorsque le réglage est terminé : Bouton MENU OSD H-POSITION (positionnement horizontal OSD) Le positionnement du menu OSD peut être modifié...

  • Page 70: Entretien Et Réparation Du Moniteur

    Si après cela, il ne fonctionne toujours pas Châssis et panneau de réglage correctement, contacter le magasin où il a été acheté ou votre réparateur agréé Sharp le plus Utiliser un chiffon doux et sec pour éliminer la proche. poussière du chassis et du panneau de réglage.

  • Page 71: Caractéristiques Techniques

    Caractéristiques techniques Caractéristiques techniques du produit Dimensions (Unités : mm) Nom du modèle LL-T19D1-H (Gris glacé)/LL-T19D1-B (Noir) Moniteur LCD 48 cm en diagonale Module TFT à cristaux liquides Résolution (max.) SXGA 1280 x 1024 pixels Couleurs affichables (max.) Approx. 16,77 millions de couleurs (8 bit) Luminosité...
  • Page 72 Caractéristiques techniques Fréquences des signaux (numérique) Fréquences des signaux (analogique) Bande Bande Mode affichage Hsync Hsync Vsync Vsync Mode affichage passante passante VESA VESA Saisie de texte US - La résolution recommandée est 1280 x 1024. Saisie de texte US - Toutes les fréquences sont non entrelacées.
  • Page 73 Caractéristiques techniques La broche du connecteur d'entrée du signal Gestion de l'alimentation Le moniteur est basé sur les normes VESA DPMS analogique et DVI DMPM. Pour activer la fonction de gestion de l'alimentation (Mini connecteur de type D-sub 15 broches) du moniteur, la carte vidéo et l'ordinateur doivent être conformes aux normes VESA DPMS et DVI DMPM.

  • Page 74: Installation Des Fichiers Relatifs Au Paramétrage Du Moniteur Et Au Profil Icc (Pour Windows)

    Installation des fichiers relatifs au paramétrage du moniteur et au profil ICC (Pour Windows) En fonction du type d'ordinateur ou du système Pour Windows 98 d'exploitation, il peut parfois s'avérer nécessaire Installation des fichiers relatifs au paramétrage du d'utiliser l'ordinateur pour consulter les paramètres moniteur sous Windows 98, et au réglage du profil relatifs à...
  • Page 75 Installation des fichiers relatifs au paramétrage du moniteur et au profil ICC (Pour Windows) Pour Windows 2000 Pour Windows Me Installation des fichiers relatifs au paramétrage du Installation des fichiers relatifs au paramétrage du moniteur sous Windows 2000, et au réglage du moniteur sous Windows Me, et au réglage du profil profil ICC du moniteur en tant que valeur par ICC du moniteur en tant que valeur par défaut.
  • Page 76 Installation des fichiers relatifs au paramétrage du moniteur et au profil ICC (Pour Windows) Pour Windows XP Installation du profil ICC Installation du profil ICC du moniteur. (Si Installation des fichiers relatifs au paramétrage du l'information relative à l'installation a déjà été moniteur sous Windows XP, et au réglage du profil installée, alors le profil l'a été...

  • Page 77: Informations Sur Le Profil Colorsync (Pour Macos)

    Informations sur le profil ColorSync (Pour MacOS) A propos du profil ColorSync ColorSync est le système de gestion des couleurs de Apple Corporation et est une fonction qui permet d'optimiser l'affichage des couleurs lors d'une utilisation avec une application compatible. Un profil ColorSync décrit les caractéristiques de couleur du moniteur LCD.

  • Page 78: Instructions Relatives À L'installation D'un Bras Conforme Vesa

    Instructions relatives à l'installation d'un bras conforme VESA Un bras ou un support conforme à la norme VESA 5. Retirer les six vis et ensuite le support du (en vente dans le commerce) peut servir de moniteur. support au moniteur. L'acquisition du bras ou du support est laissée à...
  • Page 79 Indice Suggerimenti e precauzioni per la sicurezza ..........80 Descrizione del prodotto .

  • Page 80: Suggerimenti E Precauzioni Per La Sicurezza

    - La Sharp Corporation è proprietaria dei diritti d'autore per un indennizzo è riconosciuta dalla legge. per i programmi del dischetto delle utilità. Non - Il monitor ed i suoi accessori possono venire aggiornati riproducetelo senza averne il permesso.

  • Page 81: Descrizione Del Prodotto

    Descrizione del prodotto 1. Tasto INPUT ......Per commutare tra i terminali di ingresso del segnale. 2. Tasto MENU ......Questo tasto si usa per visualizzare, selezionare e chiudere il menu OSD (On Screen Display). 3. Tasto / MODE ...... Quando il menu OSD è visualizzato: Questo tasto si usa per selezionare delle opzioni di menu.

  • Page 82: Regolazione Dell'altezza, Regolazione Dell'angolazione

    Regolazione dell'altezza, regolazione dell'angolazione ATTENZIONE! - La pressione con le mani sul pannello LCD può produrre dei danni. - Non tentare di spostare il monitor oltre la relativa gamma del movimento. Applicando una forza eccessiva per spostare il monitor, si può danneggiare il prodotto.

  • Page 83: Collegamento Del Monitor Ed Accensione E Spegnimento Del Monitor

    Collegamento del monitor ed accensione e spegnimento del monitor ATTENZIONE! Collegamento digitale Collegare il cavo del segnale digitale comprato - Quando eseguite i collegamenti, assicuratevi che separatamente (NL-C01E) al terminale digitale di sia il monitor che il computer siano spenti. uscita RGB del computer.

  • Page 84: Collegamento Del Monitor Ad Una Sorgente Di Alimentazione Elettrica

    Collegamento del monitor ed accensione e spegnimento del monitor Note: Collegamento del monitor ad una - Quando si utilizza un segnale analogico, è sorgente di alimentazione elettrica necessario eseguire una regolazione automatica dello schermo se si verifica una delle seguenti condizioni (p.88): - Si utilizza il monitor per la prima volta.

  • Page 85: Commutare Tra I Terminali Di Ingresso

    Collegamento del monitor ed accensione e spegnimento del monitor Commutare tra i terminali di ingresso Spegnimento Utilizzate il pulsante INPUT per commutare tra i 1. Spegnete il computer. terminali di ingresso del segnale. 2. Premete il tasto di alimentazione del monitor. Il LED di alimentazione si spegnerà.

  • Page 86: Regolazione Della Visualizzazione Sullo Schermo

    Regolazione della visualizzazione sullo schermo Per il segnale analogico Funzione di blocco delle regolazioni 1.Prima di tutto eseguite una regolazione Disattivando i tasti di controllo (cioè settando il automatica. (p.88) blocco) si impedirà ogni tentativo di cambiare i 2.Eseguite la regolazione manuale, se necessario. valori regolati.

  • Page 87: Impostazione Della Modalità Del Display

    Regolazione della visualizzazione sullo schermo Impostazione della modalità del display La tonalità del colore o la luminosità si può impostare come segue. Visualizza un'immagine con la tonalità di colore risultante dallo schema originale del pannello a cristalli liquidi. OFFICE La luminosità dell'esposizione è abbassata. La luminosità...

  • Page 88: Regolazione Della Visualizzazione Sullo Schermo (Quando Si Usa Un Segnale Analogico)

    Regolazione della visualizzazione sullo schermo (quando si usa un segnale analogico) Regolazione automatica dello schermo Regolazione automatica dello schermo 1. Premete il tasto MENU. Le opzioni nel menu ADJUSTMENT si possono Il menu ADJUSTMENT verrà visualizzato. regolare automaticamente (CLOCK, PHASE (FASE), H-POS, V-POS).

  • Page 89: Regolazione Manuale Dello Schermo

    Regolazione della visualizzazione sullo schermo (quando si usa un segnale analogico) Menu ADJUSTMENT (REGOLAZIONE) Regolazione manuale dello schermo Le regolazioni si possono fare mediante il menu On Screen Display (OSD) fornito. On Screen Display per la regolazione Se usate Windows, aprite il monoscopio sul Disco delle Utilità...
  • Page 90 Regolazione della visualizzazione sullo schermo (quando si usa un segnale analogico) Menu GAIN CONTROL Menu WHITE BALANCE (CONTROLLO DEL GUADAGNO) (BILANCIAMENTO DEL BIANCO) Note: MANUAL: le singole opzioni del menu vengono regolate manualmente. - Nelle impostazioni diverse da [STD] non tutte le AUTO: ogni opzione del menu viene regolata gradazioni possono essere visualizzate.
  • Page 91 Regolazione della visualizzazione sullo schermo (quando si usa un segnale analogico) Menu MODE SELECT Note: - A seconda della risoluzione del segnale di input, anche se si possono selezionare delle opzioni di menu, il display potrebbe non cambiare. - Per selezionare un'opzione di menu: Tasto MODE - Quando la regolazione è...

  • Page 92: Regolazione Della Visualizzazione Sullo Schermo (Quando Si Usa Un Segnale Digitale)

    Regolazione della visualizzazione sullo schermo (quando si usa un segnale digitale) Le regolazioni si possono fare mediante il menu Menu WHITE BALANCE On Screen Display (OSD) fornito. (BILANCIAMENTO DEL BIANCO) On Screen Display per la regolazione Se usate Windows, aprite il monoscopio sul Disco delle Utilità...
  • Page 93 Regolazione della visualizzazione sullo schermo (quando si usa un segnale digitale) Menu MODE SELECT Note: - Per selezionare un'opzione di menu: Tasto MODE - Quando la regolazione è stata completata: Tasto MENU OSD H-POSITION (posizione orizzontale dell'OSD) La posizione del menu dell'OSD può essere spostata verso sinistra e verso destra.

  • Page 94: Cura E Riparazione Del Monitor

    Centro del Servizio ATTENZIONE! Tecnico Assistenza Clienti della Sharp più - Non usate mai dei solventi, della benzina, vicino a voi. (Non tentate mai di eseguire la dell'alcol, del detersivo per vetri, ecc. in quando sostituzione da voi.)

  • Page 95: Specifiche

    Specifiche Specifiche del prodotto Dimensioni (Unità: mm) Nome del modello LL-T19D1-H (Grigio gelido)/LL-T19D1-B (Nero) Display LCD 48 cm misurati diagonalmente Modulo TFT LCD Risoluzione (max.) SXGA 1280 x 1024 pixel Colori visualizzabili (max.) Circa 16,77 million di colori (8 bit) Luminosità...
  • Page 96 Specifiche Sincronizzazioni rilevanti del segnale Sincronizzazioni rilevanti del segnale (analogico) (digitale) Modalità di Sincronismo Sincronismo Frequenza Modalità di Sincronismo Sincronismo Frequenza orizzontale verticale punti visualizzazione visualizzazione orizzontale verticale punti VESA VESA Testo US - La risoluzione consigliata è 1280 x 1024. Testo US - Tutti sono conformi solo al non interlacciamento.
  • Page 97 Specifiche Pin del connettore di ingresso del segnale Gestione dell'energia analogico Il monitor è basato sulle norme VESA DPMS e DVI DMPM. Per attivare la funzione della gestione dell'energia (Connettore D sub mini a 15 pin) del monitor, sia la scheda video che il computer devono essere conformi alle norme VESA DPMS e DVI DMPM.

  • Page 98: Installazione Delle Informazioni Per Il Setup E Del Profilo Icc (Per Windows)

    Installazione delle informazioni per il setup e del profilo ICC (Per Windows) A seconda del computer oppure del sistema Per Windows 98 operativo può essere necessario usare il computer Installazione delle informazioni di setup del monitor per eseguire l'installazione delle informazioni di in Windows 98, e impostazione del profilo ICC del setup del monitor, ecc.
  • Page 99 Installazione delle informazioni per il setup e del profilo ICC (Per Windows) Per Windows 2000 Per Windows Me Installazione delle imformazioni di setup del Installazione delle informazioni di setup del monitor monitor in Windows 2000, e impostazione del in Windows Me, e impostazione del profilo ICC del profilo ICC del monitor come valore monitor come valore predeterminato.
  • Page 100 Installazione delle informazioni per il setup e del profilo ICC (Per Windows) Per Windows XP Installazione del profilo ICC Installazione del profilo ICC del monitor. (Se le Installazione delle imformazioni di setup del informazioni di setup sono già installate, lo è anche monitor in Windows XP, e impostazione del profilo il profilo e non occorre installarlo.) ICC del monitor come valore predeterminato.

  • Page 101: Informazioni Sul Profilo Colorsync (Per Macos)

    Informazioni sul profilo ColorSync (Per MacOS) Il profilo ColorSync ColorSync è il sistema di gestione del colore della Apple Corporation ed è una funzione che consente di realizzare la risoluzione del colore, quando lo si usa con un'applicazione compatibile. Un profilo ColorSync descrive le caratteristiche cromatiche del monitor LCD.

  • Page 102: Istruzioni Per Collegare Un Braccio Compatibile Vesa

    Istruzioni per collegare un braccio compatibile VESA E' possibile collegare al monitor un braccio oppure 5.Rimuovete le sei viti e rimuovete quindi il un supporto basati sullo standard VESA (da supporto dal monitor. acquistare in commercio). L'acquisto del braccio oppure del supporto è a discrezione del cliente.
  • Page 103 Índice Sugerencias y precauciones de seguridad ..........104 Descripción del producto .

  • Page 104: Sugerencias Y Precauciones De Seguridad

    - Guarde la caja de cartón por si necesita transportar el monitor. Ubicación - Sharp Corporation es titular de los derechos de autor - No coloque el monitor en lugares mal ventilados, del programa del Disquete de utilidades. No lo polvorientos o con un alto grado de humedad o donde reproduzca sin previa autorización.

  • Page 105: Descripción Del Producto

    Descripción del producto 1. Botón INPUT ......Para conmutar entre los bornes de entrada de la señal. 2. Botón MENU ......Este botón se utiliza para ampliar, seleccionar y cerrar el menú OSD (On Screen Display). 3. Botón / MODE ..... Cuando el menú OSD se vea en la pantalla: Este botón se utiliza para seleccionar opciones de menú.

  • Page 106: Ajuste De Altura Y Ajuste De Ángulo

    Ajuste de altura y ajuste de ángulo ¡PRECAUCIÓN! - Si presiona el panel LCD con las manos podría dañarlo. - No trate de mover el monitor más allá de la gama de movimientos. Una fuerza excesiva para mover el monitor puede dañar el producto. - Tenga cuidado para que sus dedos no queden atrapados.

  • Page 107: Conexión Del Monitor Y Encendido/Apagado Del Mismo

    Conexión del monitor y encendido/ apagado del mismo Conexión digital ¡PRECAUCIÓN! Conecte el cable de señal digital vendido - Antes de realizar la conexión, asegúrese de que separadamente (NL-C01E) en el borne de salida tanto el monitor como el ordenador están RGB digital del ordenador.

  • Page 108: Conexión Del Monitor A Una Toma De Corriente

    Conexión del monitor y encendido/apagado del mismo Notas: Conexión del monitor a una toma de - Cuando utilice una señal analógica, realice un corriente ajuste automático de la pantalla bajo las condiciones siguientes (p.112): - Cuando utilice el monitor por primera vez. - Después de haber cambiado los ajustes del Borne de sistema durante la utilización.

  • Page 109: Alternar Entre Bornes De Entrada

    Conexión del monitor y encendido/apagado del mismo Alternar entre bornes de entrada Apagado Utilizar el botón de ENTRADA (INPUT) para 1. Apague el ordenador. conmutar entre bornes de entrada de señal. 2.Pulse el botón de encendido/apagado del monitor. El LED indicador de conexión se apagará. Borne de entrada RGB analógica 1 Apague el Pulse el botón de...

  • Page 110: Ajuste De La Pantalla

    Ajuste de la pantalla Para la señal analógica Función de bloqueo de ajustes 1.En primer lugar, lleve a cabo un ajuste Si deshabilita los botones de control (es decir, automático. (p.112) activa el bloqueo) no podrá cambiar los valores 2.En caso necesario, realice un ajuste manual. configurados.

  • Page 111: Configuración Del Modo De Pantalla

    Ajuste de la pantalla Configuración del modo de pantalla La tonalidad cromática o brillo puede cambiarse con un comando. La imagen se verá con la tonalidad resutltante de la combinación de colores original del panel de cristal líquido. OFFICE Baja el brillo de la pantalla. El brillo se ajusta a un nivel más adecuado a sus ojos que en los otros modos y ahorra electricidad.

  • Page 112: Ajuste De La Pantalla (Cuando Se Utiliza Una Señal Analógica)

    Ajuste de la pantalla (cuando se utiliza una señal analógica) Ajuste automático de la pantalla Ajuste automático de la pantalla 1.Pulse el botón MENU. Las opciones del Menú ADJUSTMENT (RELOJ, Aparecerá el menú ADJUSTMENT. FASE, H-POS, V-POS) se pueden ajustar automáticamente.

  • Page 113: Ajuste Manual De La Pantalla

    Ajuste de la pantalla (cuando se utiliza una señal analógica) Menú ADJUSTMENT Ajuste manual de la pantalla Los ajustes se pueden realizar a través del Menú en pantalla (OSD). Máscara en pantalla para el ajuste Si está utilizando Windows, abra el Patrón de ajuste incluido en el Disquete de utilidades.
  • Page 114 Ajuste de la pantalla (cuando se utiliza una señal analógica) Menú GAIN CONTROL Menú WHITE BALANCE Notas: MANUAL: Las diferentes opciones del menú se - No todas las gradaciones pueden verse en ajustan manualmente. ajustes diferentes a [STD]. Ajuste a [STD] para AUTO: Cada opción del menú...
  • Page 115 Ajuste de la pantalla (cuando se utiliza una señal analógica) Menú MODE SELECT Notas: - Según sea la resolución de la señal de entrada, la pantalla puede no cambiar incluso si pueden seleccionarse las opciones del menú. - Para seleccionar una opción del menú: Botón MODE - Una vez finalizados los ajustes: Botón MENU OSD H-POSITION (posición horizontal OSD)

  • Page 116: Ajuste De La Pantalla (Cuando Se Utiliza Una Señal Digital)

    Ajuste de la pantalla (cuando se utiliza una señal digital) Los ajustes se pueden realizar a través del menú Menú WHITE BALANCE Máscara en pantalla (OSD). Máscara en pantalla para el ajuste Si está utilizando Windows, abra el Patrón de ajuste incluido en el Disquete de utilidades.
  • Page 117 Ajuste de la pantalla (cuando se utiliza una señal digital) Menú MODE SELECT Notas: - Para seleccionar una opción del menú: Botón MODE - Una vez finalizados los ajustes: Botón MENU OSD H-POSITION (posición horizontal OSD) La posición del menú OSD puede moverse hacia la izquierda y hacia la derecha.

  • Page 118: Conservación Y Reparación Del Monitor

    Si después de ello sigue sin funcionar, póngase en contacto con su proveedor o con el servicio Utilice un paño suave y seco para limpiar, sin apretar autorizado de asistencia técnica de Sharp más demasiado, la caja y el panel de control. cercano.

  • Page 119: Especificaciones

    Especificaciones Especificaciones del producto Dimensiones (Unidades: mm) Nombre del modelo LL-T19D1-H (Gris Plomizo)/LL-T19D1-B (Negro) Display LCD 48 cm medidos en diagonal Módulo TFT LCD Resolución (máx.) SXGA 1280 x 1024 pixels Colores reproducibles (máx.) Aprox. 16,77 millones de colores (8 bit) Luminosidad (máx.)
  • Page 120 Especificaciones Sincronizaciones de las señales Sincronizaciones de las señales correspondientes (analógica) correspondientes (digital) Hsync Vsync Frecuencia Modo display Modo display Hsync Vsync Frecuencia VESA VESA US text - La resolución recomendada es de 1280 x 1024. US text - Todos son compatibles únicamente con «non- Series interlace».
  • Page 121 Especificaciones Vías del conector de entrada RGB analógica Gestión de energía El monitor está basado en los estándares VESA DPMS y DVI DMPM. (Conector Mini D-sub de 15 vías) Para activar la función Power Management del monitor, tanto la tarjeta de vídeo como el ordenador deben cumplir el estándar VESA DPMS y el estándar DVI DMPM.

  • Page 122: Instalación De La Información De Configuración Y Del Perfil Icc (Para Windows)

    Instalación de la información de configuración y del perfil ICC (Para Windows) Según sea el tipo de ordenador o de sistema Para Windows 98 operativo, puede que sea necesario utilizar el Instalación de la información de configuración del ordenador para llevar a cabo la instalación de la monitor en Windows 98 y configuración del perfil información de configuración del monitor, etc.
  • Page 123 Instalación de la información de configuración y del perfil ICC (Para Windows) Para Windows 2000 Para Windows Me Instalación de la información de configuración del Instalación de la información de configuración del monitor en Windows 2000 y configuración del perfil monitor en Windows Me y configuración del perfil ICC del monitor como valor predeterminado.
  • Page 124 Instalación de la información de configuración y del perfil ICC (Para Windows) Para Windows XP Instalación del perfil ICC Instalación del perfil ICC del monitor. (Si ya ha Instalación de la información de configuración del instalado la información de configuración, se habrá monitor en Windows XP y configuración del perfil instalado también el perfil por lo que no hace falta ICC del monitor como valor predeterminado.

  • Page 125: Información Acerca Del Perfil Colorsync (Para Macos)

    Información acerca del perfil ColorSync (Para MacOS) Acerca del perfil ColorSync ColorSync es el sistema de gestión del color de Apple Corporation y se trata de una función que permite obtener una resolución cromática cuando se utiliza con una aplicación compatible. Un perfil ColorSync describe las características cromáticas del monitor LCD.

  • Page 126: Instrucciones Para Acoplar Un Brazo De Compatibilidad Vesa

    Instrucciones para acoplar un brazo de compatibilidad VESA Puede acoplar al monitor un brazo o una base (de 5. Retire los seis tornillos y desmonte la base del venta en el comercio) conforme al estándar VESA. monitor. La adquisición del brazo o la base queda a discreción del cliente.
  • Page 132 SHARP CORPORATION © 2003 SHARP CORPORATION Printed in Thailand 0NK5011088500 (1)

Table des Matières
