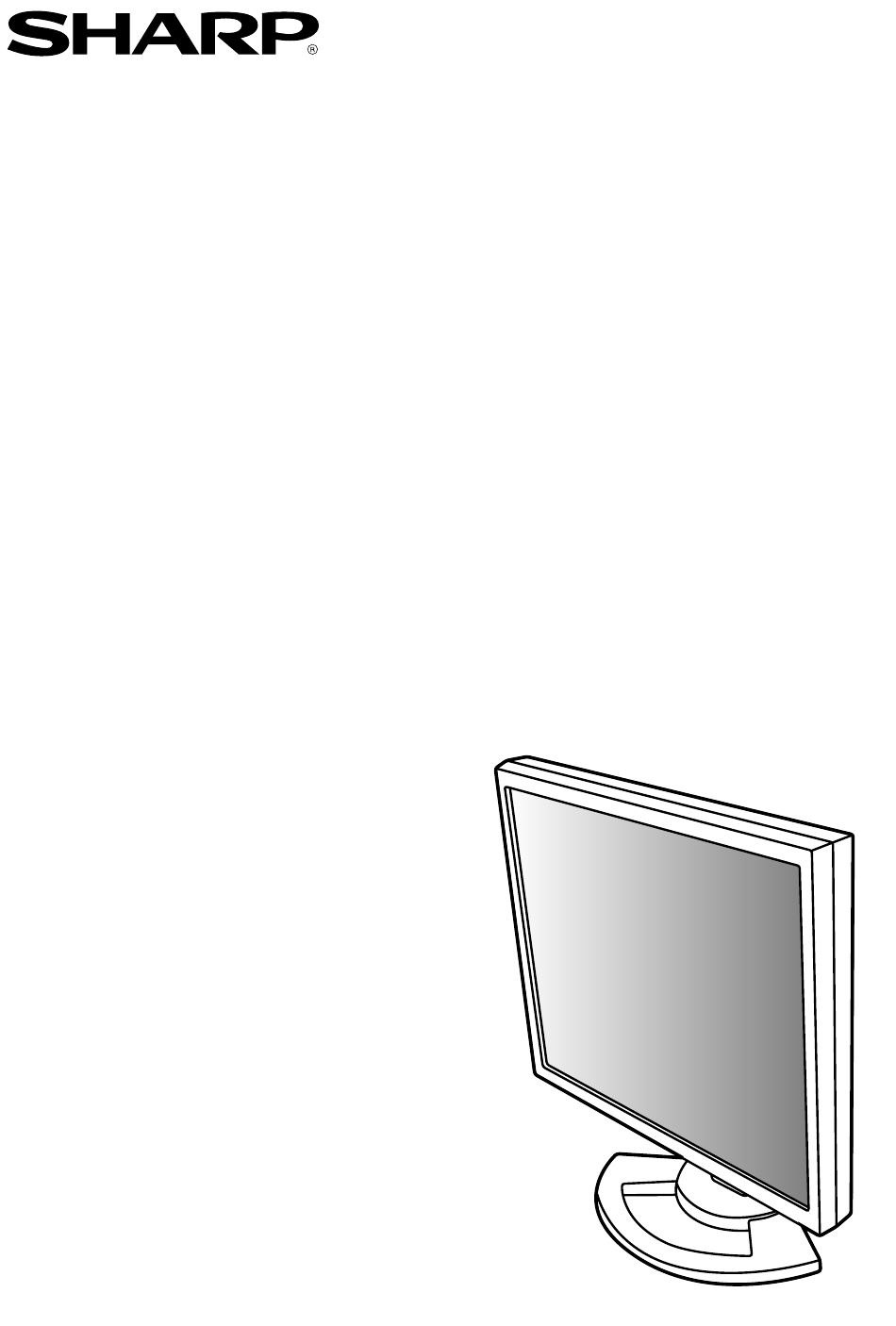

- Page 1 LCD MONITOR LCD FARBMONITOR MONITEUR LCD MONITOR LCD MONITOR LCD LL-T1820-H LL-T1820-B OPERATION MANUAL BEDIENUNGSANLEITUNG MODE D’EMPLOI MANUALE D’USO MANUAL DE FUNCIONAMIENTO...
-
Page 2: Table Des Matières
Table des matières Avis aux utilisateurs américains ............68 TCO'95/'99 . -
Page 3: Avis Aux Utilisateurs Américains
Sharp Plaza, Mahwah, New Jersey 07430 TEL :1-800-BE-SHARP * En sa qualité de partenaire du programme ENERGY STAR, SHARP a fait en sorte que ce produit réponde aux directives ENERGY STAR en matière d'économie d'énergie. Ce produit contient des soudures étain-plomb ainsi qu'une lampe fluorescente contenant une petite quantité... - Page 4 LL-T1820-B LL-T1820-H Félicitations ! Vous venez d’acquérir un produit agréé et estampillé TCO’95 ou TCO’99 ! Votre choix vous permet de disposer désormais d’un produit développé pour être utilisé dans un environnement professionnel. Votre achat a également contribué à réduire les nuisances pesant sur l’environnement et à favoriser le développement de produits électroniques adaptés à...
- Page 5 Exigences environnementales Retardateurs de flamme Les retardateurs de flamme sont présents dans les cartes à circuits imprimés, les câbles , les fils, les boîtiers et enceintes closes. Leur objectif est de prévenir, ou tout au moins de retarder, la propagation du feu. Jusqu’à...
-
Page 6: Avis Aux Utilisateurs Européens
Avis aux utilisateurs européens This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by 93/68/EEC. Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG. Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE. -
Page 7: Avis Aux Utilisateurs Britanniques
Avis aux utilisateurs australiens Demandes d'intervention Si une intervention sur l'appareil s'avère nécessaire, veuillez contacter votre revendeur ou Sharp Corporation Australia au numéro 1 300 13 50 22, qui vous communiquera les coordonnées du centre d'entretien agréé Sharp le plus proche de votre domicile. -
Page 8: Astuces Et Mesures De Sécurité
Ne pas faire subir de coups, légers ou forts au moniteur avec des objets durs. Moniteur et liste des accessoires Il faut savoir que la société Sharp décline toute S’assurer que les éléments suivants sont bien responsabilité en cas d’erreur survenue durant présents dans l’emballage:... -
Page 9: Description Du Produit
Description du produit 1. Bouton INPUT ......Pour passer d’une borne d’entrée du signal à l’autre. (Borne d’entrée 1 ↔ Borne d’entrée 2) 2. Bouton MENU ......Ce bouton est utilisé pour faire apparaître, sélectionner et refermer le menu OSD (On Screen Display). 3. -
Page 10: Réglage De La Hauteur, De L'inclinaison Et De L'orientation (Hauteur/Largeur Inversées)
Réglage de la hauteur, de l’inclinaison et de l’orientation (hauteur/largeur inversées) Attention : Orientation (largeur/hauteur inversées) Une pression des mains sur l’écran LCD peut L ’écran peut être orienté dans le sens de la longueur ou provoquer un endommagement. de la largeur, selon le contenu affiché. prendre garde de ne pas se coincer les doigts. -
Page 11: Raccordement, Activation Et Désactivation Du Moniteur
Raccordement, activation et désactivation du moniteur Attention : 3. Remettre le cache en place. Lors du raccordement, s’assurer que Attention de ne pas coincer le câble. l’alimentation tant du moniteur que de l’ordinateur est désactivée. Ne pas courber le câble de manière excessive ni y ajouter de rallonge car cela peut provoquer un dysfonctionnement. -
Page 12: Raccordement Du Moniteur À Un Ordinateur
Raccordement, activation et désactivation du moniteur Raccordement numérique RVB Raccordement du moniteur à un Au moyen du câble de signal numérique fourni ordinateur comme accessoire, effectuer le raccordement avec Raccordement du moniteur à un ordinateur en la borne de sortie numérique RVB de l’ordinateur. utilisant le câble de signal fourni comme accessoire. -
Page 13: Raccordement Du Moniteur À Une Source D'alimentation
Raccordement, activation et désactivation du moniteur 4. Presser le bouton d’alimentation, puis mettre le Connexion d’un appareil USB moniteur hors tension. Cette opération clôt la configuration. Ce moniteur est équipé d’un hub USB auto-alimenté standard (version 1.1). Raccordement du moniteur à une source En aval (2 ports) d’alimentation Chacun de ces ports permet de raccorder un... -
Page 14: Activation De L'alimentation
Raccordement, activation et désactivation du moniteur Inversion entre les bornes d’entrée Activation de l’alimentation Utiliser le bouton INPUT pour basculer entre les 1. Activer la source d’alimentation principale du bornes d’entrée. moniteur. Borne d’entrée 1 Borne d’entrée 2 Interrupteur principal INPUT INPUT-1 INPUT-2... -
Page 15: Désactivation De L'alimentation
Raccordement, activation et désactivation du moniteur Désactivation de l’alimentation 1. Mettre l’ordinateur hors tension. 2. Presser le bouton d’alimentation du moniteur. La diode d’alimentation s'éteind. Presser le bouton Mettre l’ordinateur d’alimentation hors tension Si le moniteur devait ne pas être utilisé pendant une période de temps prolongée, arrêter l’alimentation principale du moniteur, puis débrancher la prise d’alimentation de la prise murale. -
Page 16: Réglage De L'image Au Moniteur
Réglage de l’image au moniteur Pour le signal analogique Fonction de verrouillage des réglages 1. Effectuer tout d’abord un réglage automatique. (p. 82) En désactivant les boutons de commande (c’est-à- 2. Effectuer au besoin un réglage manuel. (p. 83) dire en les verrouillant), toute tentative de Pour le signal numérique modification des valeurs sera vaine. -
Page 17: Réglage De L'image Du Moniteur (Avec Un Raccordement Analogique)
Réglage de l’image du moniteur (avec un raccordement analogique) Comment procéder aux réglages Réglage automatique de l'image 1. Presser le bouton MENU. Les options CLOCK,PHASE,H-POS,V-POS du menu Le menu ADJUSTMENT s'affiche. ADJUSTMENT peuvent être ajustées automatiquement. Remarque : Lors de la toute première installation du moniteur, ou après avoir changé... -
Page 18: Réglage Manuel De L'image
