K5+ – Maschinenübersicht
4 MASCHINENÜBERSICHT
Mit Ihrer K5+ bearbeiten Sie Rohlinge aus unter-
schiedlichen Materialien, um hochwertige Arbeiten für
den Dentalbereich zu erstellen. Eine Liste der Mate-
rialien, die Sie mit der Maschine bearbeiten können,
finden Sie in der Fertigungssoftware.
Die Maschine ist für die Trockenbearbeitung ausge-
legt.

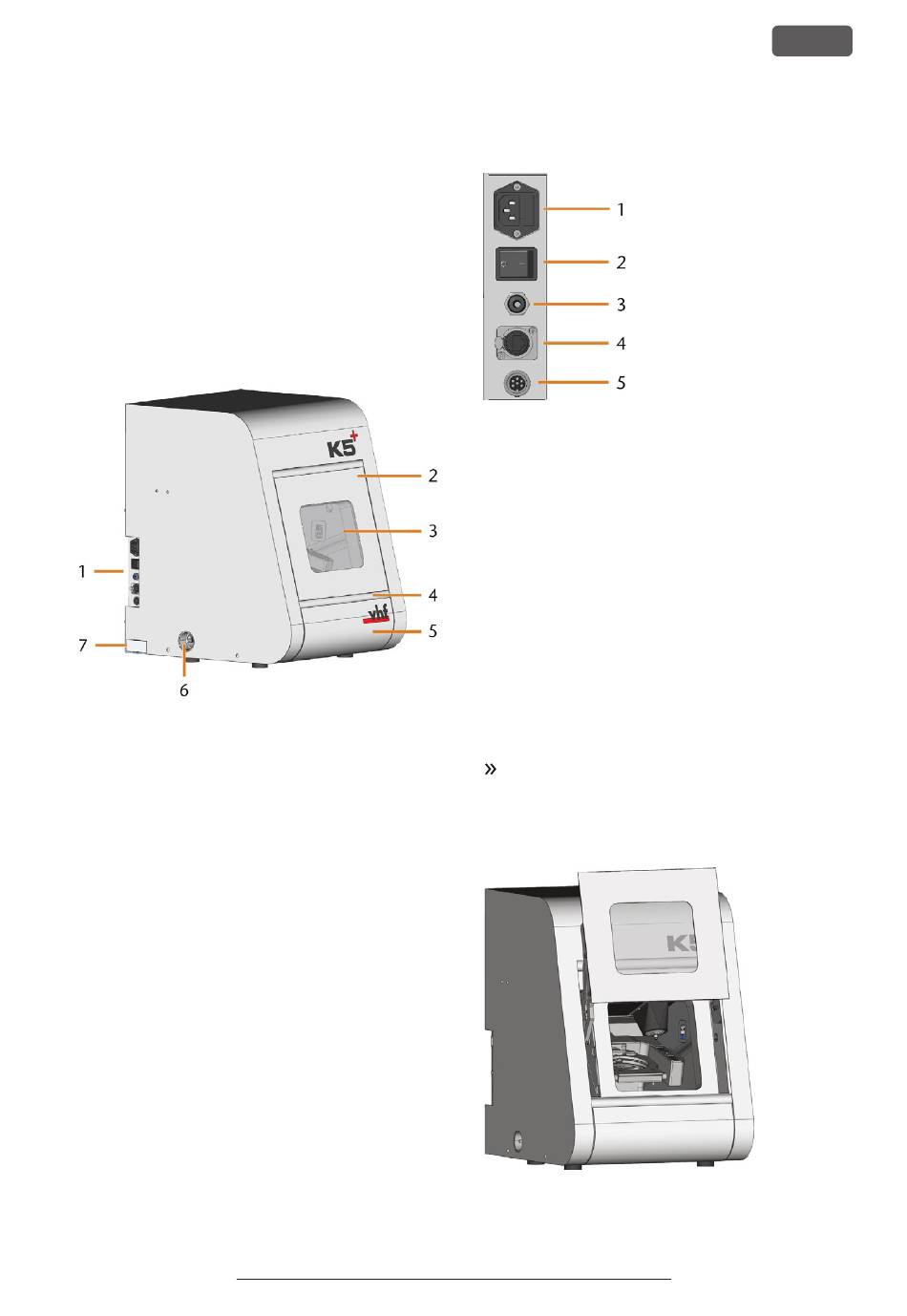

4.1 Vorderseite der Maschine

A . 1 V
BB ORDERSEITE DER

1. Anschlusspanel

2. Arbeitsraumtür
3. Sichtfenster zum Arbeitsraum
4. Griffmulde zum Öffnen der Arbeitsraumtür
5. Zubehörbehälter
6. Absaugöffnung für die Absauganlage
7. Typenschild
M
ASCHINE
Original-Betriebsanleitung: K5+
4.2 Anschlusspanel
A . 2 A
BB NSCHLUSSPANEL
1. Stromanschluss inklusive Glassicherung T6,3A L250V
2. Hauptschalter
3. Druckluftanschluss (6 mm Steckverbinder)
4. Netzwerkanschluss (Ethernet RJ-45)
5. Datenport für das Absauggerät (6 Pins, IEC 61076-2-106)
4.3 Arbeitsraumtür
Die Arbeitsraumtür verschließt den Arbeitsraum und
schützt so den Benutzer während des Betriebs vor
Verletzungen. Sie können die Arbeitskammertür
manuell öffnen und schließen.
Sie können die Tür nicht öffnen, wenn die Maschine
ausgeschaltet ist oder wenn die Achsen verfahren.
Um die Arbeitsraumtür zu öffnen oder zu schließen,
ziehen Sie diese von Hand nach oben oder drücken
Sie sie nach unten. Verwenden Sie die Griffmulde
der Tür.
A . 3 A
BB RBEITSRAUMTÜR
Stand: 16.12.2021
DE 11
