Installation du décodeur
Avant l'installation, il convient de vérifier le fonctionnement
mécanique et électrique irréprochable de la locomotive. Le
cas échéant, il convient de réparer la locomotive avant de
procéder à la transformation.
Véhicules sans interface
Commencez par dessouder les câbles au niveau des pan-
tographes (sabot de contact), du moteur et de l'éclairage.
Vous démontez ensuite l'ancien décodeur ou l'inverseur.

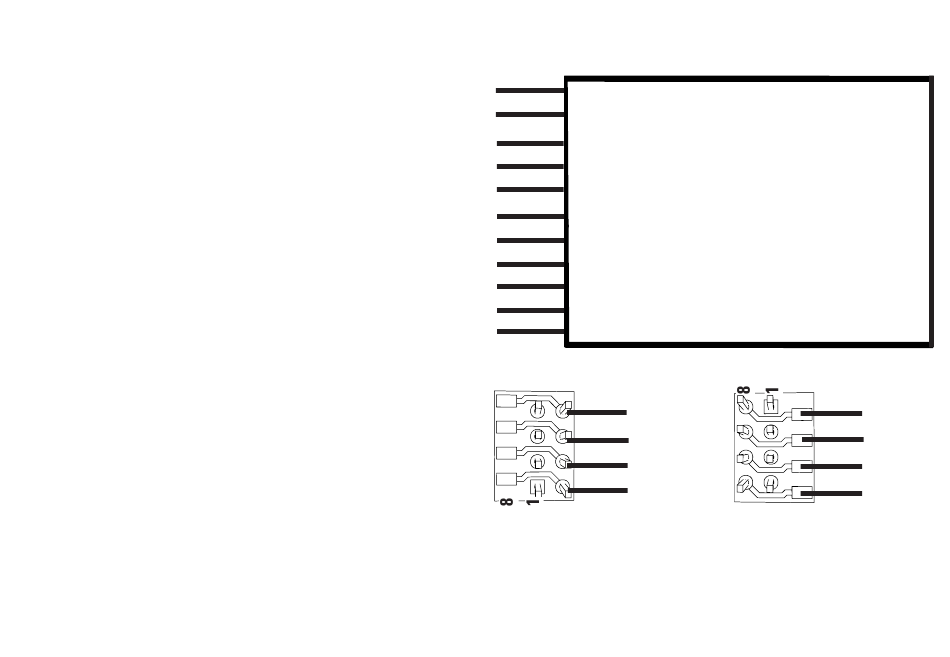

Mettez en place le nouveau décodeur, soudez les câbles
conformément au schéma ci-contre.
Si l'éclairage est amené directement à la masse du véhicu-
le, nous recommandons de l'en isoler. Utilisez pour cela la
douille de connexion E604180 et la lampe à incandescence
E610080. Vous obtenez ainsi un éclairage sans scintillement.
Si votre véhicule est équipé d'un éclairage DEL, il est impé-
ratif d'installer des résistances série. Les résistances série
sont différentes en fonction du courant et de la configura-
tion. Déterminez les valeurs exactes pour vos DELs. Le cas
échéant, consultez à ce sujet votre commerçant spécialisé.
Si, ultérieurement vous souhaitez éclairer votre véhicule de
DELs, il conviendra de relier les cathodes (-) des DELs avec
la sortie éclairage. Ne pas oublier la résistance série ! Les
anodes (+) doivent être raccordées au conducteur (bleu)
commun.
Le conducteur de retour (bleu) commun ne doit pas être
relié à la masse du véhicule.
Veuillez toutefois respecter impérativement les indications
respectives se rapportant aux couleurs des câbles.
Veuillez noter que les couleurs des câbles sur le décodeur
correspondent aux normes NEM. Voir le tableau à p. 6
grise
Sortie moteur 2
noire
Courant continu (DC gauche. AC extérieur)
blanche Eclairage avant
vert
Fonction 1
bleu
Conducteur commun pour l'éclairage
jaune
Eclairage arrière
rouge
Courant continu (DC droite. Centre AC)
orange
Sortie moteur 1
marron
haut-parleur
marron
haut-parleur
violet
Fonction 2
Pastilles de soudure haut
4 Noir
3 vert
2 jaune
1 orange
Véhicules avec une interface NEM à 8 pôles.
Conformément au dessin ci-dessus, soudez les câbles aux
pastilles de soudure correspondantes. Les deux cables
bruns aux cables de l'orateur soudés et isolés. Enfichez la
fiche mâle dans l'interface ; respectez le positionnement.
Pastilles de soudure inférieur
8
rouge
7 bleu
6 blanche
5
grise
5
