Tableau 6
Quantité de con-
densat
Figure 5:
Installation de la con-
duite d'écoulement
des condensats
Pendant le fonctionnement de l'appareil, le condensat n'est pas seulement formé dans
l'appareil mais aussi bien accumulé du système de ventilation. Pour cette raison il est indis-
penable de munir l'échangeur de chaleur et le tuyau d'aérage d'une conduite d'écoulement
des condensats.
Un tuyau d'écoulement équipé d'un bouchon de drainage est livré avec
l'appareil (voir fi g. 5). Un raccord en PVC qui permet le raccordement d'un tuyau en PVC dia
32mm est prévu de sorte que l'eau de condensat puisse s'écouler de l'échangeur de chaleur
secundaire.
Important : il est nécessaire de prévoir chaque conduite d'écoulement d'un siphon individuel
(ne fait pas partie de la livraison).
UESA-3
035
gaz nat
l/h
17
prop.
l/h
9

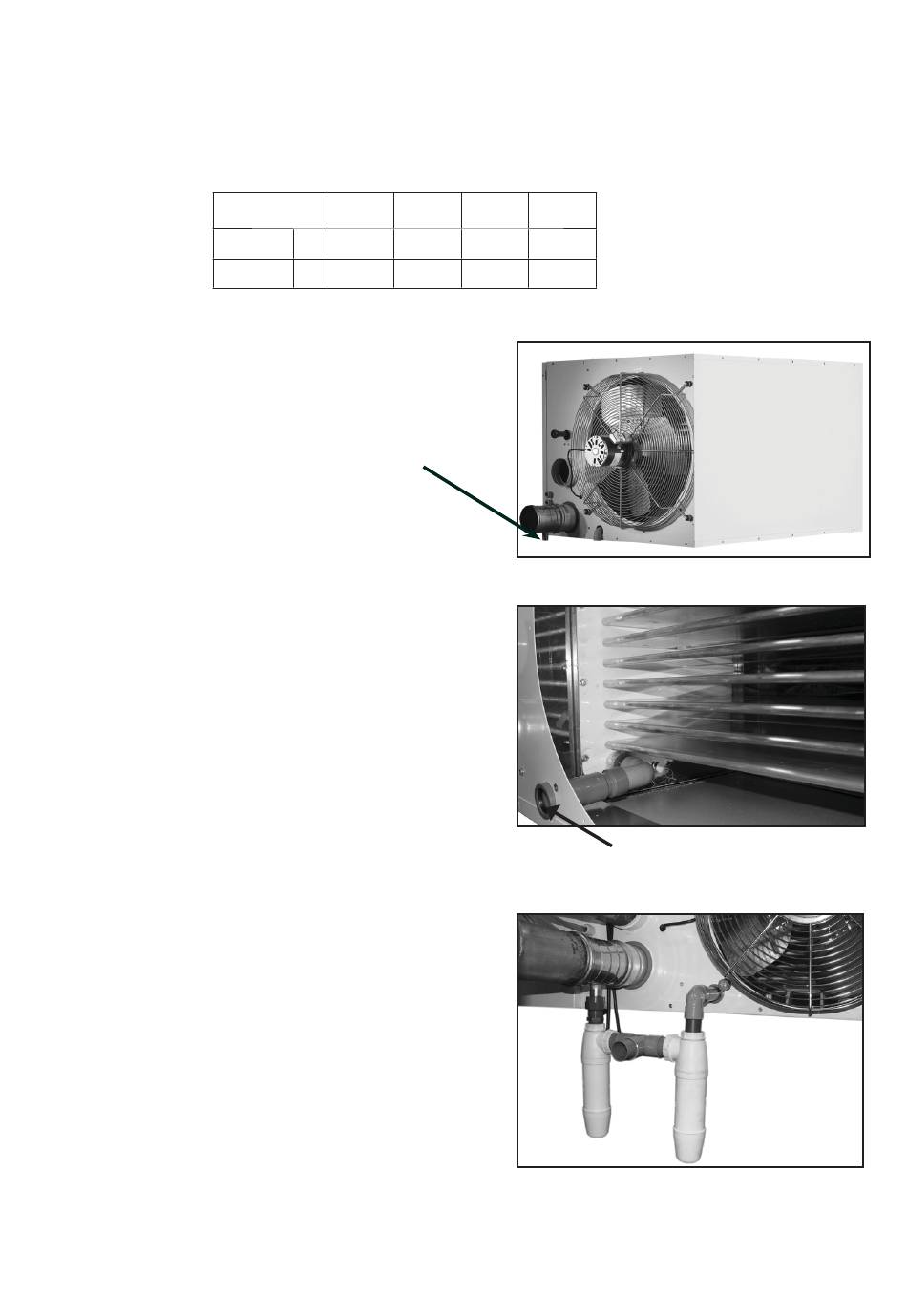

Conduite d'écoulement
des condensats
bouchon de drainage
3/4" fi ltet ext.
Remarque: installer le système
d'évacuation horizontal avec une
pente de 1°
Ecoulement des conden-
sats lors d'un échangeur
de chaleur secondaire
Exemple raccordement
055
083
102
26
40
48
13
20
24
Raccord pour raccorder conduite
d'écoulement en PVC et avec
dia 32mm
1612UESA-3_BEFR/CHFR/FRFR/LUFR, page 10/31
