BoomToneDJ SLIM PAR 7 TRI 3 Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

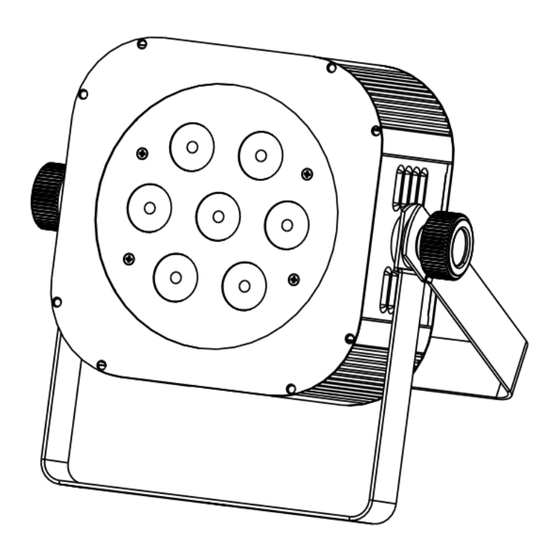

-Slim PAR-
7 x LED 3W- RGB
MODE D'EMPLOI – USER MANUAL
1

Publicité

Table des Matières
loading

Manuels Connexes pour BoomToneDJ SLIM PAR 7 TRI 3

Sommaire des Matières pour BoomToneDJ SLIM PAR 7 TRI 3

  • Page 1 -Slim PAR- 7 x LED 3W- RGB MODE D’EMPLOI – USER MANUAL...

  • Page 2: Instructions De Sécurité

    Français 1- Instructions de sécurité Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions de ce manuel. WARNING Conservez ce manuel pour une future consultation. Si vous revendez cet appareil,  veillez à transmettre également ce manuel d’utilisation au nouvel acquéreur. Déballez entièrement l’appareil ainsi que tous ses accessoires.

  • Page 3: Présentation Du Slimpar-7Tri3

    1- Présentation du SlimPAR-7tri3 1 Fusible:T 3A 2 Connecteurs d’alimentation : IN: Connectez votre cordon secteur fourni. OUT: Connectez le SlimPAR suivant grâce à cette sortie . Câble non fourni. 3 DMX output: Pour la connexion du câble DMX de sortie ( vers un autre appareil DMX). 4 DMX input: Pour la connexion du câble DMX d’arrivée ( type XLR 3 Broches) 5 Afficheur: Affichage des menus, modes de fonctionnement et adresses 6 Microphone: Pour la détection audio.

  • Page 4: Caractéristiques Techniques

    Boutons : ① MENU Sélection des fonctions et programmes ② UP Navigation vers le haut ③ DOWN Navigation vers le bas ④ ENTER Pour accéder au niveau supérieur dans les menus ⑤ Témoin lumineux de détection de signal DMX Note: (1)L’afficheur s’éteint automatiquement après quelques seconds si aucune touche n’est pressée.
  • Page 5 3-Modes de Fonctionnement Sélection du Mode de fonctionnement...
  • Page 6 A. Utilisation en mode AUTO ou SON avec function Maître/Escalve. En MODE Maître /Esclave , le 1er SlimPAR7tri3 commande les suivants. Ce mode est très pratique lorsqu’il vous faut faire une installation rapide avec un résultat immédiat. Les appareils suivants doivent être sélectionnés en « SLAV ». Exemple de Sélection : Mode SON avec couleur ROUGE uniquement.

  • Page 7: Mode Dmx

    B. Mode DMX Ce mode permet de contrôler votre PAR64-60RGBAW3 avec un contrôleur DMX. Il Faut « adresser » chaque appareil de 1 à 512. Appuyez sur MENU jusqu’à visualiser A001 , appuyez sur ENTER , puis avec les touches DOWN et UP , sélectionnez l’adresse DMX désirée .

  • Page 8: Mode 5 Canaux Dmx

    Mode 5 canaux DMX Channel Value Function 0-255 RED dimmer 0-255 GREEN dimmer 0-255 BLUE dimmer 0-255 Master dimmer Dimmer mode 7-65 Slow to fast strobe 66-69 None 70-128 Pulse strobe from slow to fast 129-132 None 133-191 Strobe fading in from slow to fast 192-195 None 196-255...
  • Page 9 Mode 7 canaux DMX : Channel Value Function 0-255 RED dimmer 0-255 GREEN dimmer 0-255 BLUE dimmer 0-255 Master dimmer Dimmer mode 7-65 Slow to fast strobe 66-69 None Pulse strobe from slow to 70-128 fast 129-132 None (CH7<60) Strobe fading in from slow 133-191 to fast 192-195...

  • Page 10: Mode Dmx (Connexion Dmx)

    Mode DMX (Connexion DMX) Si vous utilisez un contrôleur équipé d’une sortie DMX en XLR 5 points, vous devez  vous procurer un adaptateur XLR 5 points/3 points. Sur le dernier appareil de la chaine DMX, il est conseillé d’utiliser un « bouchon ...

  • Page 11: Dépannage

    5- Dépannage Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil SlimPAR7tri3. • L’appareil ne fonctionne pas du tout. o Vérifiez le cordon d’alimentation et le fusible. o Assurez-vous que votre prise soit bien alimentée. • L’appareil ne répond pas ou pas correctement aux commandes DMX. o Vérifiez vos câbles DMX o Vérifiez votre adressage DMX o Essayez un autre contrôleur DMX...

  • Page 12: Safety Instructions

    English 1- Safety Instructions Please read the instructions carefully which includes important information about the installation, operation and maintenance. WARNING • Please keep this User Manual for future consultation. If you sell the fixture to another user, be sure that they also receive this instruction booklet. •...

  • Page 13: Unit Description

    2- Unit Description 1 Fuse:T 3A 2 Mains input and output: Mains input: Connect to supply mains power. Mains output: Connect to supply mains power for the next unit. 3 DMX output: For DMX512 link, use 3/5-pin XLR plug cable to link the next unit 4 DMX input: For DMX512 link, use 3/5-pin XLR plug cable to input DMX signal.

  • Page 14: Technical Specifications

    Button: ① MENU To go forward select menu or go back the last level menu ② UP To go forward select menu or increase parameters ③ DOWN To go backward select menu or reduce parameters ④ ENTER Go into the next level menu ⑤Signal indicator light In DMX or SLAVE mode, if detected signals, the Signal indicator light flashing...

  • Page 15: Function Mode

    4- Function MODE Two ways to operations: Manual Auto Master/Slave Black out...

  • Page 16: By Universal Dmx Controller

    A. By Master/slave Built-in Preprogrammed Function By linking the units in master/slave connection, the first unit will control the other units to give an automatic, sound activated, synchronized light show. This function is good when you want an instant show. You have to set the first unit in Automatic,sound activated mode . Its DMX input jack will have nothing plugged into it.
  • Page 17 5 channels Mode: Channel Value Function 0-255 RED dimmer 0-255 GREEN dimmer 0-255 BLUE dimmer 0-255 Master dimmer Dimmer mode 7-65 Slow to fast strobe 66-69 None 70-128 Pulse strobe from slow to fast 129-132 None 133-191 Strobe fading in from slow to fast 192-195 None 196-255...
  • Page 18 7 channels Mode: Channel Value Function 0-255 RED dimmer 0-255 GREEN dimmer 0-255 BLUE dimmer 0-255 Master dimmer Dimmer mode 7-65 Slow to fast strobe 66-69 None 70-128 Pulse strobe from slow to fast 129-132 None (CH7<60) Strobe fading in from slow to 133-191 fast 192-195...
  • Page 19 DMX 512 Connection The DMX 512 is widely used in intelligent lightings and with a maximum of 512 channels. If you using a controller with 5 pins DMX output, you need to use a 5 to 3 pin adapter-cable. At last unit, the DMX cable has to be terminated with a terminator. Solder a 120 ohm 1/4W resistor between pin 2(DMX-) and pin 3(DMX+) into a 3-pin XLR-plug and plug it in the DMX-output of the last unit.

  • Page 20: Fixture Cleaning

    5. Troubleshooting Following are a few common problems that may occur during operation. Here are some suggestions for easy troubleshooting: • The fixture does not work, no light o Check the connection of power and main fuse. o Measure the mains voltage on the main connector. •...
