Manuels Connexes pour BoomToneDJ Quattro Scan LED
Sommaire des Matières pour BoomToneDJ Quattro Scan LED
- Page 1 -Quattro Scan LED- MODE D’EMPLOI – USER MANUAL...
- Page 2 Ne pas regarder directement le faisceau lumineux. 10. Cet appareil Quattro Scan Led doit être installé avec un crochet solide et de dimension adéquate au poids supporté. L’appareil doit être vissé au crochet et serré...

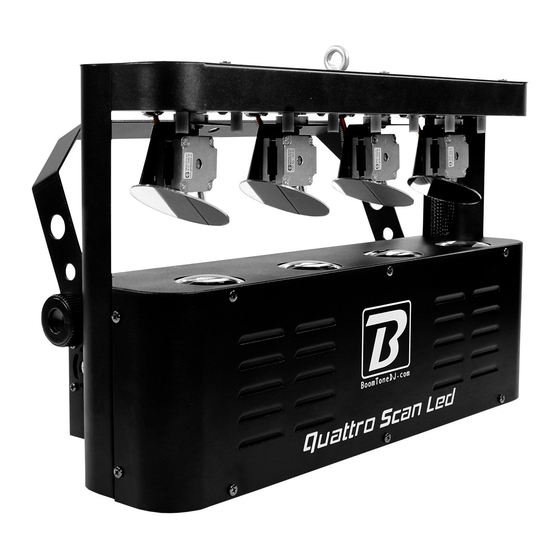

- Page 3 2- Présentation du Quattro Scan LED Boutons : 1 MENU Accès aux menus et fonctions 2 UP Avancer / monter dans les menus/ valeurs 3 DOWN Reculer / descendre dans les menus/ valeurs 4 ENTER Validation LED: ( témoins lumineux) 5 DMX Présence d’un signal DMX...
- Page 4 3. Caractéristiques techniques 4 x LED de 15 watt 4-en-1 RGBW “Quad Color” LED LED « LONG LIFE » : 50,000 heures 15 canaux DMX Contrôle X/Y des miroirs 4 Mode de fonctionnements: Auto, DMX ,Maître/Esclave, détection musicale ...
- Page 5 4. Mise en route de l’appareil Appuyez sur la touche MENU pour accéder aux divers menus et fonctions. Sélectionnez la fonction désirée en appuyant sur ENTER , l’afficheur se met alors à clignoter .Utilisez les touches DOWN et UP pour changer de mode/ de fonction ou de valeur. Une fois la valeur choisie, appuyez sur la touche ENTER .
- Page 6 Choix du mode Maître / Esclave. 1 Appuyez sur MENU puis avec les touches UP & DOWN déplacez-vous jusqu’à l’affichage de “ Utilisez les touches UP & DOWN pour la sélection de la valeur “ ” ou “ ” Appuyez sur ENTER pour valider. Mode automatique avec détection musicale.
- Page 7 Mode DMX Appuyez sur la touche « MENU » , puis sélectionnez la fonction “A001”. Sélectionnez la valeur d’adresse DMX souhaitée grâce aux touches « UP » et « DOWN ». Sélection du nombre de canaux DMX : Grâce au canal DMX N°1 , vous pouvez choisir le nombre de canaux DMX pour le contrôle de votre Quattro-Scan LED.
- Page 8 MODE 15 CANAUX DMX Channel Value Function 64-127 0-255 Total dimmer 0-255 Stroboscopic speed setting: from slow to fast 0-255 The first light 15 kinds of static color choices 0-255 The second light 15 kinds of static color choices 0-255 The third light 15 kinds of static color choices 0-255 The fourth light 15 kinds of static color choices...
- Page 9 Connexions DMX-512 The DMX512 is widely used in intelligent lighting control, with a maximum of 512 channels. Si vous utilisez un contrôleur équipé d’une sortie DMX en XLR 5 points, vous devez vous procurer un adaptateur XLR 5 points/3 points. ...
- Page 10 Dépannage Quattro Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil Scan LED. L’appareil ne fonctionne pas du tout. 1. Vérifiez le cordon d’alimentation et le fusible. 2. Assurez-vous que votre prise soit bien alimentée. B. L’appareil ne répond pas ou pas correctement aux commandes DMX. 1.
- Page 11 English 1- Safety Instructions Please read the instructions carefully which include important information about the installation, operation and maintenance. WARNING Please keep this User Manual for future consultation. If you sell the fixture to another user, be sure that he also receives this instruction booklet. ...
- Page 12 2- Unit Description BUTTON: 1 MENU Forward over the menu /Return to a layer of the menu 2 UP Increase parameters 3 DOWN Reduce parameters 4 ENTER Into the next layer menu LED: 5 DMX DMX input present 6 SLAVE Slave Mode 7 MASTER Master Mode...
- Page 13 NOTE: (1)Whenever there is a button press, delay 2 seconds will automatically to save all the parameters. (2) In a period of time, if has not been buttons to press, the LED display will disappear. Press any button to turn the display on again. (3) Regardless of the program in which model, as long as the program control signals were observed,the program will automatically jump to the controllermodel, after that, if you disconnect the control...
- Page 14 4. How To Set The Unit To select any of the given functions, press the MENU button up to the required one is shown on the display. Select the function by ENTER button and the display will blink. Use DOWN and UP button to change the mode.
- Page 15 1. Tap the either the MENU,UP button until “ ” is displayed, press ENTER. “ ” to “ ” will be displayed. 2. Tap the UP or DOWN buttons until your desired setting is displayed, press ENTER to confim and exit. in this mode you can choose your desired sound active show 1.
- Page 16 Fixture Hours Press the MENU button up to when the is blinking on the display. Pressing ENTER button and the display will show the number of working hours of the unit. To go back to the functions press the MENU button again. Software version Press the MENU button up to when the is blinking on the display.
- Page 17 The first fixture it’s DMX input cable will have nothing connect it, and the other fixtures will be set in slave mode automatically. Their DMX input cables connect the last fixture DMX output cable (daisy chain). Any fixture can act as a Master or as a Slave 6.
- Page 18 0-255 Locate all the Y axis motor 15 channels Mode Channel Value Function 64-127 0-255 Total dimmer 0-255 Stroboscopic speed setting: from slow to fast 0-255 The first light 15 kinds of static color choices 0-255 The second light 15 kinds of static color choices 0-255 The third light 15 kinds of static color choices 0-255...
- Page 19 7. DMX512 Connections The DMX512 is widely used in intelligent lighting control, with a maximum of 512 channels. 1. If you using a controller with 5 pins DMX output, you need to use a 5 to 3 pin adapter-cable. 2. Connect the fixture together in a “daisy chain” by XLR plug cable from the output of the fixture to the input of the next fixture.
- Page 20 8. Troubleshooting Following are a few common problems that may occur during operation. Here are some suggestions for easy troubleshooting: A. The fixture does not work, no light 1. Check the connection of power and main fuse. 2. Measure the mains voltage on the main connector. B.
- Page 21 9. Fixture Cleaning The cleaning of internal must be carried out periodically to optimize light output. Cleaning frequency depends on the environment in which the fixture operates: damp, smoky or particularly dirty surrounding can cause greater accumulation of dirt on the fixture’s optics. ...
