BEA CONDOL Instructions De Montage

A conserver pour référence ultérieure
Prévu pour impression en couleur
Toute autre utilisation de l'appareil est en dehors du but autorisé
et ne peut pas être garantie par le fabricant.
Le fabricant ne peut être tenu pour responsable de l'installation
incorrecte ou des réglages inappropriés du détecteur.

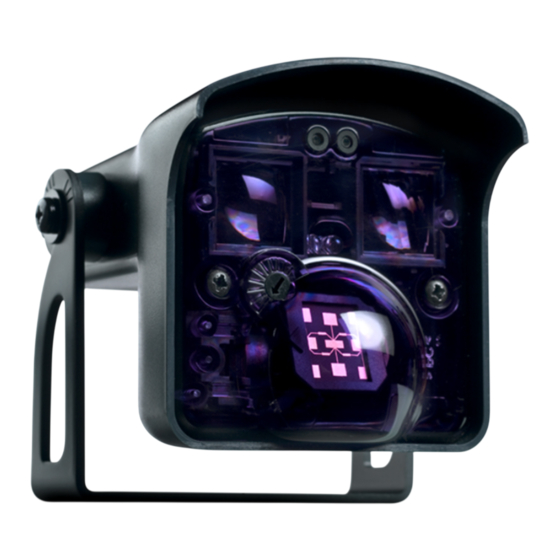

DESCRIPTION
1
2
3
4
SPECIFICATIONS TECHNIQUES
Alimentation:
Consommation:
Fréquence secteur:
Sortie:
Tension max.:
Courant max.:
Pouvoir de coupure max.:
Temps de maintien de la sortie:
Hauteur d'installation:
Gamme de température:
Humidité:
Indice de protection:
Dimensions:
Matière:
Poids:
Longueur du câble:
Technologie:
Fréquence émise/longueur d'onde:
Densité de puissance émise:
Type de détection:
Champ de détection:
Vitesse minimal de détection:
Temps de réaction:
Inclinaison de l'angle:
Les spécifications techniques sont susceptibles de changer sans préavis.
Toutes les valeurs sont mesurées dans des conditions spécifiques.
CONDOR / -XL
DÉTECTEUR DE MOUVEMENT ET DE PRÉSENCE
POUR PORTES INDUSTRIELLES
CONDOR: pour montage à moyenne ou grande hauteur (3,5 - 6 m)
CONDOR XL: pour montage à faible hauteur (2 - 3,5 m)
12V à 24V AC ±10%; 12V à 24V DC +10% / -3%
source approuvée de Classe II TBTS. Cette exigence consiste en la nécessité d'une double isolation entre
les tensions primaires et l'équipement. Le courant d'alimentation devrait être limité à max 3A.
< 3.5 W / VA
50 à 60 Hz
2 relais avec contact inverseur libre de potentiel
42 V AC / DC
1A (résistif)
30 W (DC) / 42 VA (AC)
0,5 s
CONDOR: 3,5 m - 6 m; CONDOR XL: 2 m - 3,5 m*
de -30 °C à + 60 °C (sauf chambre froide)
0 - 95% non condensant
IP65
127 mm (P) x 102 mm (L) x 96 mm (H)
ABS et polycarbonate
400 g
10 m
hyperfréquence doppler radar
24,150 GHz
< 5 mW/cm²
mouvement
CONDOR: 4 x 5 m ; CONDOR XL: 4 x 2 m**
5 cm/s
100 ms
-8° - 22° (relatif à la face avant)
* selon taille et nature de la cible
** mésuré à 30°, taille de champ 9, hauteur d'installation: 5 m, XL: 3,5 m
*** zone detectée par le Spotfinder, légèrement plus grande que le champ de détection réel

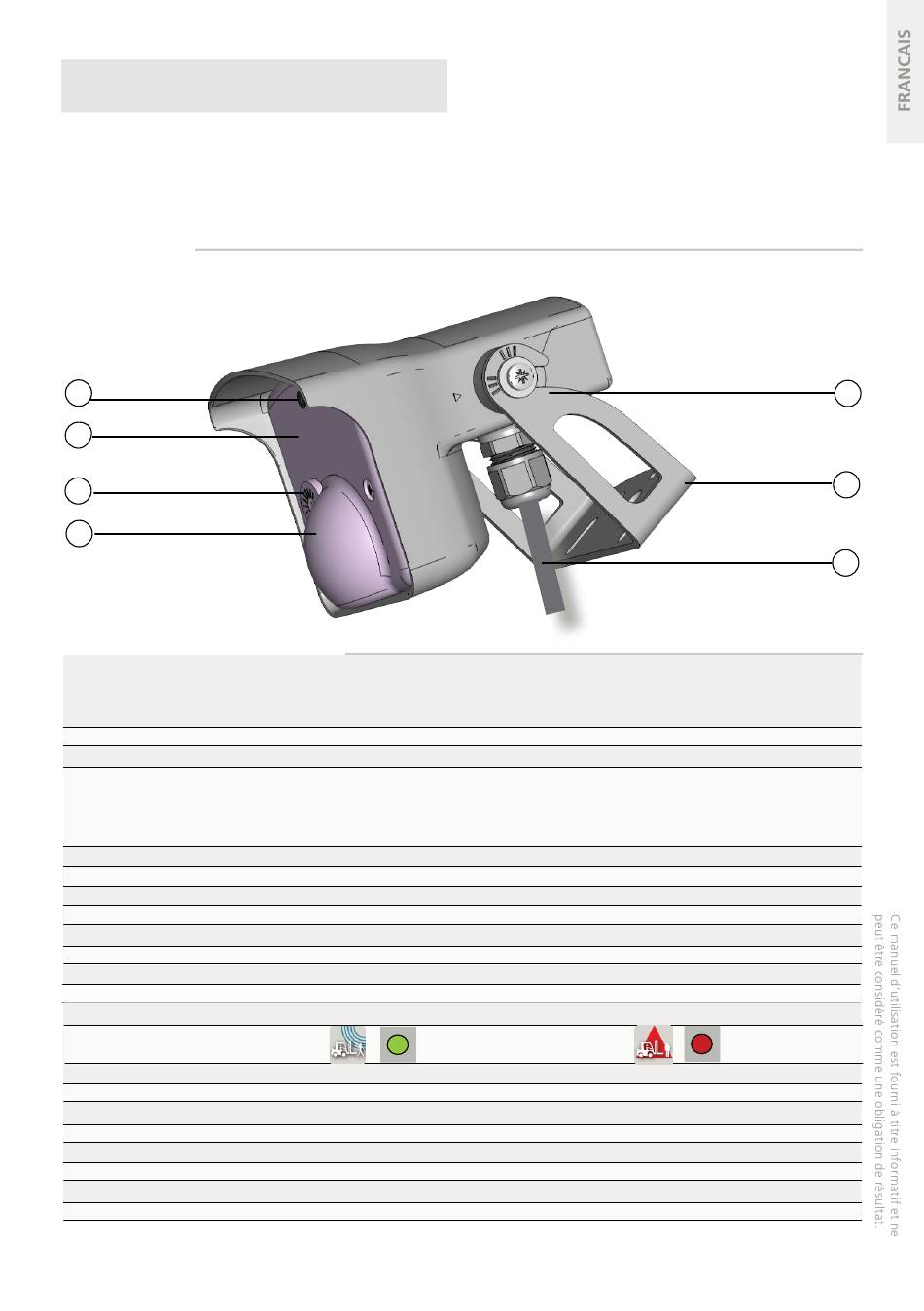

1. boutons-poussoirs
2. détection infrarouge
3. angle radar
4. détection radar
5. angle du détecteur
6. étrier
7. câble
L'équipement doit être alimenté par une
infrarouge actif
875 nm
< 250 mW/m²
mouvement & présence
4 m x 4 m (points d'émission***)
5 cm/s pour déclencher une détection
250 ms
15° - 45°
5
6
7
1
