Collegare una valvola di controllo R410A (valvola Schrader) alla porta di servizio della valvola di intercettazione.
La mancanza di una valvola di controllo R410A (valvola Schrader) può provocare ustioni da freddo a causa
della fuoriuscita di refrigerante quando viene rimosso il tubo flessibile di carica.
Valvola riduttrice di pressione
Manometro
Bombola
refrigerante
R410A
Bilancia
 Nel verificare la tenuta all'aria/al vuoto, eseguire il controllo su tutte le porte di servizio
contemporaneamente. (Con tutte le valvole che portano alle unità esterne chiuse.)
Per eseguire le prove di tenuta all'aria, usare sempre azoto.
(Non si devono usare ossigeno, diossido di carbonio o refrigerante).
Nell'eseguire le prove di tenuta all'aria sulle tubazioni tra le unità interne e quelle esterne, si raccomanda di
controllare le tubazioni indipendentemente, prima di collegarle alle unità esterne.
 Al completamento della prova di tenuta all'aria, applicare il vuoto, ovvero una depressione di 667 Pa
(-755 mmHg, 5 Torr) o inferiore alla tubazione e all'unità interna.
 Una volta raggiunto lo stato di vuoto, o di depressione, non lasciare l'apparecchiatura incustodita per lungo tempo.
In corrispondenza di ogni porta di servizio è presente una valvola di ritegno.
* Con un sistema Multi a 3WAY ci saranno 3 tubi. Trattare ciascun tubo allo stesso modo.
3-5. Cambio dell'olio del compressore
• Quando si utilizza in W Multi, aggiungere olio al compressore quando si aspira.
• Inserire l'olio del compressore dal lato del tubo del gas che era stato montato per aspirare, ed eseguire
l'aspirazione dal lato del tubo del liquido.
• Dopo aver aggiunto la quantità di olio specificata, chiudere la valvola sul lato del tubo del gas, e
continuare ad aspirare.
Tabella 5
Tipo
compressore aggiunto (kg)
45,0 kW
56,0 kW
71,0 kW
85,0 kW

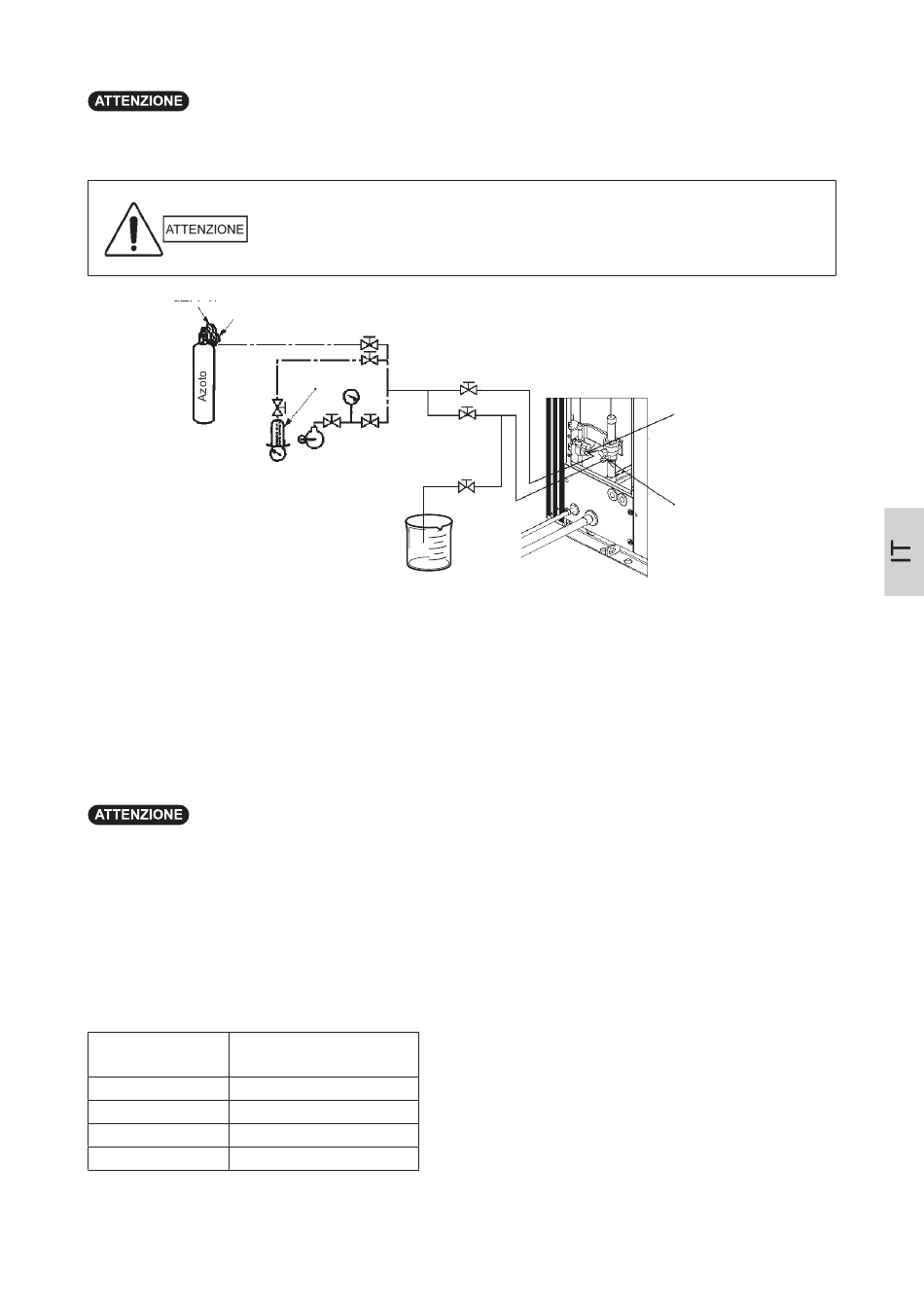

Usare l'azoto per aumentare la pressione, portandola al livello richiesto dalla
prova di tenuta all'aria (4,15 MPaG), quindi accertare che non vi siano perdite.
Eventuali perdite di refrigerante possono provocare soffocamento e lesioni alle
persone presenti nelle vicinanze.
Sifone
Pompa vuoto
Contenitore per l'aggiunta di olio al compressore
Fig. 17
Quantità di olio
3,1
3,1
2,0
2,0
IT - 17
Tubo liquido
Tubo gas
