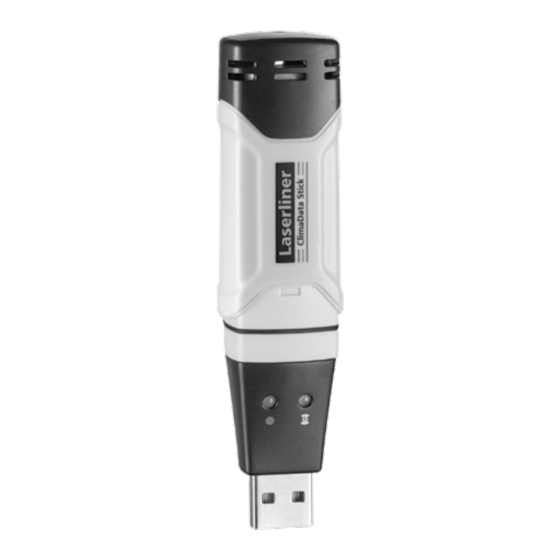

LaserLiner ClimaData Stick Mode D'emploi
  1. Manuels
  2. Marques
  3. LaserLiner Manuels
  4. Appareils de mesure
  5. ClimaData Stick
  6. Mode d'emploi
LaserLiner ClimaData Stick Mode D'emploi

LaserLiner ClimaData Stick Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 38

Liens rapides

Télécharger ce manuel
-40°C...
0%. . .
70°C
100% rH
ClimaData Stick
02
DE
11
EN
20
NL
29
DA
38
FR
47
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
LV
LT
RO
BG
EL

Publicité

Table des Matières
loading

Manuels Connexes pour LaserLiner ClimaData Stick

Sommaire des Matières pour LaserLiner ClimaData Stick

  • Page 1 ClimaData Stick -40°C... 0%. . . 70°C 100% rH...

  • Page 2: Allgemeine Sicherheitshinweise

    Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube- wahren und bei Weitergabe des Gerätes mitzugeben. Funktion / Verwendung Das vorliegende Messgerät dient zur Langzeit- und Echtzeitmessung der Umge- bungstemperatur sowie Luftfeuchte.

  • Page 3: Batterie Einlegen

    ClimaData Stick Alarm-Funktion Batteriefach Starten der Messwertaufzeichnung USB-Schnittstelle Sensor Schutzkappe Messwertaufzeichnung aktiv Wandhalterung Batterie einlegen Das Batteriefach öffnen und die Batterie gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten. Die Batterieladung ist gering, wenn trotz aktiviter Messwertaufzeichnung keine LED blinkt oder die LED (2) alle 60 Sekunden rot blinkt.

  • Page 4: Benutzeroberfläche

    Schließen Sie nun das Gerät an einen freien USB-Port Ihres Computers an und starten Sie die Applikation. Die Software steht nur in englischer Sprache zur Verfügung. Benutzeroberfläche Datei (F) Hilfe (H) Graph mit Markern Öffnen Download Gespeicherte Dateien öffnen Herunterladen der aufgezeichneten Daten Speichern Setup...
  • Page 5 ClimaData Stick Einstellungen Echtzeit Abtastrate Alarm hoch und tief aktivieren Aktuelle Zeit Temperatur Startmodus Manuell Direkt Alarm hoch Abtastrate Alarm tief Feuchtigkeit Max. Punkte Alarm hoch Aufnahmezeit Alarm tief 1 Tag 9 Std. 21 Min. 0 Sek. Andere Einstellungen LED-Zyklus...
  • Page 6 LED-Zykluseinstellung Die aktive Aufnahme wird durch die LED (2) signalisiert. Das LED-Signal kann wahlweise alle 5, 10, 15, 20, 25 oder 30 Sekunden erscheinen. Einstellungen Alarmfunktion Für die beiden Messgrößen Temperatur und relative Alarm hoch und tief aktivieren Luftfeuchte kann der Alarmbereich frei definiert werden. Temperatur Wenn der gemessene Wert die eingestellte Obergrenze Alarm hoch...
  • Page 7 5. Aufzeichnungsende wird erreicht, wenn der Speicher voll ist oder die Auf- zeichnung durch Anschließen und Auslesen des Gerätes beendet wird. 6. ClimaData Stick mit dem PC verbinden, Daten auslesen und sichern. Echtzeitmessung 1. ClimaData Stick mit dem PC verbinden 2.
  • Page 8 Auswertung der Messwerte Die aufgezeichneten Messwerte werden in einer Liste und einem Bargraph dargestellt. Langzeitmessung Datei (F) Hilfe (H) Echtzeit Download/Öffnen Nummer Temp (°C) Feuchte (%rH) Zeit Graph mit Markern Temperatur Luftfeuchte blaue Kennlinie: relative Luftfeuchte rote Kennlinie: Temperatur Zeit Erfolgreich verbunden: Clima-DS Echtzeitmessung Datei (F) Hilfe (H)
  • Page 9 ClimaData Stick Zoom Teilbereiche können gezoomt werden. Dazu mit der Maus auf den Bargraph zeigen und scrollen. Mit der horizontalen Bildlaufleiste können weitere Mess- wert angezeigt werden. Kontextmenü Über das Kontextmenü kann der Bargraph Kopieren kopiert, als Bild gespeichert, gedruckt und Bild speichern als...
  • Page 10 Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik- Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=clidasti...

  • Page 11: General Safety Instructions

    ClimaData Stick Completely read through the operating instructions, the „Warranty and Additional Information“ booklet as well as the latest information under the internet link at the end of these instructions. Follow the instructions they contain. This document must be kept in a safe place and passed on together with the device.

  • Page 12: Inserting Battery

    Alarm function Battery compartment Start measurement recording USB interface Sensor Protective cap Measurement active Wall bracket Inserting battery Open the battery compartment and insert battery according to the symbols. Be sure to pay attention to polarity. With measurement recording activated, no LED flashing or LED (2) flashing red every 60 seconds indicates the battery charge is low.

  • Page 13: User Interface

    ClimaData Stick Now plug the device in a free USB port on your computer and start the application. The software is only available in English. User interface File (F) Help (H) Graph with markers Open Download Open saved files Download the recorded data...

  • Page 14: Sampling Rate

    Settings Real time Sampling rate Activate high and low alarm Current time Temperature Start mode Manual Direct High alarm Sampling Low alarm rate Humidity Max. points High alarm Recording time Low alarm 1 day 9 hrs. 21 min. 0 sec. Other settings LED cycle Save...
  • Page 15 ClimaData Stick LED cycle setting LED (2) indicates that recording is active. The LED signal can be set to appear every 5, 10, 15, 20, 25 or 30 seconds. Einstellungen Alarmfunktion The alarm range can be freely defined for the two Activate high and low alarm measured variables temperature and relative humidity.
  • Page 16 5. The end of recording is reached when the memory is full or the recording is stopped by connecting and reading out the device. 6. Connect ClimaData Stick to the PC, download and backup data. Real time measurement 1. Connect ClimaData Stick to the PC 2.
  • Page 17 ClimaData Stick Measurement analysis The recorded measured values are shown in a list and on a bar graph. Long-term measurement File (F) Help (H) Real time Download/Open Number Temp (°C) Humidity (%rH) Time Graph with markers Temperature Humidity Blue characteristic...

  • Page 18: Ambient Temperature

    Zoom You can zoom in and out of partial areas. Place the mouse pointer on the bar graph and scroll. Use the horizontal scroll bar to display further measurements. Context menu The bar graph can be copied, Copy saved as an image, printed and Save image as...
  • Page 19 ClimaData Stick Technical data -40°C … 70°C (-31°F … 158°F), non-condensing Operating conditions humidity, max. altitude 2000 m above sea level -40°C … 70°C (-31°F … 158°F), Storage conditions max. humidity 80% rH Power supply 1x 3.6V Lithium (type 1/2 AA, 14250)

  • Page 20: Algemene Veiligheidsaanwijzingen

    Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft. Functie / Toepassing Het onderhavige meettoestel is bedoeld voor de langetermijn- en de real time- meting van omgevingstemperatuur en luchtvochtigheid.

  • Page 21: Batterij Plaatsen

    ClimaData Stick Alarmfunctie Batterijvak Starten van de meetwaardeopname USB-interface Sensor Beschermkap Meetwaardeopname actief Wandhouder Batterij plaatsen Open het batterijvakje en plaats de batterij overeenkomstig de installatie- symbolen. Let daarbij op de juiste polariteit. De batterijlading is gering als ondanks geactiveerde meetwaardeopname geen led knippert of de led (2) om de 60 seconden rood knippert.
  • Page 22 Sluit het toestel nu aan op een vrije USB-poort van uw computer en start de applicatie. De software is alleen beschikbaar in de Engelse taal. Gebruikersinterface Bestand (F) Hulp (H) Diagram met markers Openen Download Opgeslagen bestanden openen De opgenomen bestanden downloaden Opslaan Setup...
  • Page 23 ClimaData Stick Instellingen Real time Aftastsnelheid Alarm hoog en laag activeren Huidige tijd Temperatuur Hand- Startmodus Direct Alarm hoog matig Aftastsnelheid Alarm laag Vocht Max. punten Alarm hoog Opnametijd Alarm laag 1 dag 9 uur 21 min. 0 sec. Andere instellingen...
  • Page 24 Led-cyclusinstelling De actieve opname wordt gesignaleerd door de led (2). Het ledsignaal kan desgewenst om de 5, 10, 15, 20, 25 of 30 seconden verschijnen. Instellingen alarmfunctie Het alarmbereik voor de beide meetgrootheden temperatuur Alarm hoog en laag activeren en relatieve luchtvochtigheid kan vrij worden gedefinieerd. Temperatuur Wanneer de gemeten waarden de ingestelde bovengrens Alarm hoog...
  • Page 25 5. De opname eindigt zodra het geheugen vol is of de opname door het aansluiten en uitlezen van het toestel wordt beëindigd. 6. ClimaData Stick op de pc aansluiten, gegevens uitlezen en opslaan. Real time-meting 1. ClimaData Stick met de pc verbinden 2.
  • Page 26 Evaluatie van de meetwaarden De opgenomen meetwaarden worden weergegeven in een lijst en een staafdiagram. Langetermijnmeting Bestand (F) Hulp (H) Real time Download/openen Nummer Temp (°C) Vocht (%rH) Tijd Diagram met markers Temperatuur Vocht Blauwe karakteristiek: Relatieve luchtvochtigheid Rode karakteristiek: Temperatuur Tijd Succesvol verbonden: Clima-DS...
  • Page 27 ClimaData Stick Zoom Gedeelten kunnen worden ingezoomd. Wijs daarvoor met de muis op het staafdiagram en scrol. Met de horizontale scrollbalk kunnen verdere meet- waarden worden weergegeven. Contextmenu Via het contextmenu kan het staafdiagram Kopiëren gekopieerd, als afbeelding opgeslagen, Afbeelding opslaan als...
  • Page 28 Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden. Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=clidasti...

  • Page 29: Sikkerhedsanvisninger

    ClimaData Stick Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

  • Page 30: Vægophæng

    Alarmfunktion Batterirum Start på optagelse af måleværdi USB-interface Sensor Beskyttelseskappe Registrering af målte værdier aktiv Vægophæng Isætning af batteri Åbn batterihuset og læg batteriet i. Vær opmærksom på de angivne poler. Batteriladningen er lav, hvis lysdiode ikke blinker til trods for aktiveret måleværdioptagelse eller LED’en (2) blinker rødt hvert 60 sekund.
  • Page 31 ClimaData Stick Tilslut nu enheden til en ledig USB-port på din computer og start programmet. Softwaren findes kun på engelsk. Brugergrænseflade Fil (F) Hjælp (H) Graf med markører Åbning Download Åbning af lagrede filer Hent de registrerede data Lagring Opsætning Lagrer de registrerede Udfør målingsspecifikke...
  • Page 32 Indstillinger Realtid Samplingshastighed Aktivér alarm høj og lav Realtid Temperatur Starttilstand Manuel Direkte Alarm høj Samplings- Alarm lav hastighed Fugtighed Maks. punkter Alarm høj Optagetid Alarm lav 1 dag 9 timer 21 min. 0 sek. Andre indstillinger LED cyklus Lagring af Temperatur- indstillinger Enhedsnavn...
  • Page 33 ClimaData Stick LED-cyklusindstilling Den aktive optagelse signaleres via LED‘en (2). Man kan vælge, om LED-signalet skal vises hvert 5, 10, 15, 20, 25 eller 30 sekund. Indstillinger af alarmfunktionen Alarmområdet kan frit defineres for de to målte variabler: Aktivér alarm høj og lav temperatur og relativ luftfugtighed.
  • Page 34 5. Afslutning på optagelsen er nået, når hukommelsen er fuld, eller optagelsen afsluttes ved tilslutning og læsning af enheden. 6. Slut ClimaData Stick til PC‘en, udlæs dataene, og sørg for at sikre dem. Måling i realtid 1. Tilslutning af ClimaData Stick til PC‘en 2.
  • Page 35 ClimaData Stick Vurdering af de målte værdier De registrerede målte værdier vises i en liste og i et stregdiagram. Langtidsmåling Fil (F) Hjælp (H) Realtid Download/Åbn Nummer Temp (°C) Fugtighed (%rH) Graf med markører Temperatur Luftfugtighed Blå kurve: Relativ luftfugtighed Rød kurve:...
  • Page 36 Zoom Der kan zoomes ind på delområder. For at gøre dette skal du bruge musen til at pege på stregdiagrammet og scrolle. Ved hjælp af det horisontale rullepanel kan man få vist yderligere måleværdier. Genvejsmenu Stregdiagrammet kan kopieres Kopiér via genvejsmenuen, gemmes som Billede gemt som...
  • Page 37 ClimaData Stick Tekniske data -40°C … 70°C (-31°F … 158°F), Luftfugtighed, Arbejdsbetingelser ikke kondenserende, arbejdshøjde max 2000 m.o.h. (normalnul) -40°C … 70°C (-31°F … 158°F), Opbevaringsbetingelser luftfugtighed maks. 80% rH Strømforsyning 1x 3,6 V Lithium (type 1/2 AA, 14250) 1 år (typisk, afhængigt af måleinterval, Batteriets levetid omgivelsestemperatur og anvendelse af alarm-LED‘er)

  • Page 38: Consignes De Sécurité Générales

    Lisez entièrement le mode d‘emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez l‘instrument. Fonction / Utilisation Cet appareil de mesure sert à...

  • Page 39: Installation De La Pile

    ClimaData Stick Fonction alarme Compartiment à piles Démarrage de l’enregistrement des valeurs mesurées Interface USB Sonde Capuchon de protection Enregistrement des valeurs mesurées activé Fixation murale Installation de la pile Ouvrir le compartiment à piles et introduire la pile en respectant les symboles de pose.

  • Page 40: Interface Utilisateur

    Branchez maintenant l’appareil sur un port USB libre de votre ordinateur et démarrez l’application. Le logiciel est uniquement disponible en anglais. Interface utilisateur Fichier (F) Aide(H) Graphique avec marqueurs Ouvrir Téléchargement Ouvrir les fichiers Téléchargement des enregistrés données enregistrées Enregistrer Configuration Enregistre les données Procéder aux réglages...

  • Page 41: Vitesse De Balayage

    ClimaData Stick Réglages Temps réel Vitesse de balayage Activer l’alarme niv. élevé / bas niv. Heure actuelle Température Mode de Alarme niv. Manuel Direct démarrage élevé Vitesse de Alarme bas balayage niv. Humidité Points max. Alarme niv. élevé Durée d’enregistrement...

  • Page 42: Unité D'affichage De La Température

    Réglage des cycles de DEL La LED (2) signale l’enregistrement en cours. La signalisation par DEL peut apparaître, au choix, toutes les 5, 10, 15, 20, 25 ou 30 secondes. Réglages de la fonction Alarme Il est possible de définir à souhait la plage de l’alarme Activer l’alarme niv.

  • Page 43: Téléchargement

    5. L’enregistrement est terminé lorsque la mémoire est pleine ou l’enregistrement est terminé en connectant ou en lisant l’appareil. 6. Raccorder ClimaData Stick au PC, consulter et sécuriser les données. Mesure en temps réel 1. Raccorder ClimaData Stick au PC 2.

  • Page 44: Mesure De Longue Durée

    Évaluation des valeurs mesurées Les valeurs mesurées enregistrées s’affichent dans une liste et sous forme de graphique à barres. Mesure de longue durée Fichier (F) Aide (H) Temps réel Télécharger/Sélectionner Numéro Temp (°C) Humidité (%rH) Durée Graphique avec marqueurs Température Humidité...

  • Page 45: Menu Contextuel

    ClimaData Stick Zoom Il est possible de zoomer sur des zones partielles. Pour cela, positionner le curseur de la souris sur le graphique à barres puis faire défiler. Une autre valeur mesurée peut être affichée grâce à la barre de défilement horizontale.
  • Page 46 Ce produit est un appareil électrique et doit doncfaire l‘objet d‘une collecte et d‘une mise au rebutsélectives conformément à la directive européennesur les anciens appareils électriques et électroniques (directive DEEE). Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=clidasti...

  • Page 47: Funcionamiento Y Uso

    ClimaData Stick Lea atentamente las instrucciones y el libro adjunto de "Garantía e información complementaria", así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia de manos.
  • Page 48 Función de alarma Compartimento de pilas Iniciar la medición Puerto USB Sensor Tapón protector Modo de medición activo Soporte de pared Poner la batería Abra la caja para pilas e inserte la batería según los símbolos de instalación. Coloque la batería en el polo correcto. La batería está baja cuando, a pesar de estar activada la medición, no parpadea ningún LED o el LED (2) parpadea con luz roja cada 60 segundos.

  • Page 49: Interfaz De Usuario

    ClimaData Stick Conecte ahora el aparato a un puerto USB libre de su ordenador y abra la aplicación. El software solo está disponible en inglés. Interfaz de usuario Archivo (F) Ayuda (H) Gráfico con marcadores Abrir Download Acceso a archivos...
  • Page 50 Configuración Tiempo real Velocidad de lectura Activar alarma máx. y mín. Fecha y Temperatura hora actual Alarma Modo inicio Manual Directo máximo Velocidad Alarma mínimo de lectura Humedad Máx. puntos Alarma máximo Tiempo de medición Alarma 1 día 9 horas 21 min. 0 seg. mínimo Otros ajustes Secuencia LED...

  • Page 51: Unidad De Temperatura

    ClimaData Stick Ajuste de ciclo LED El LED (2) señala que está activa la medición. La señal LED puede tener una frecuencia de 5, 10, 15, 20, 25 o 30 segundos. Configuración de la función de alarma Se puede definir libremente el rango de alarma para Activar alarma máx.
  • Page 52 5. La medición finaliza cuando la memoria está llena o cuando se conecta el aparato para descargar las mediciones. 6. Conectar ClimaData Stick con el ordenador, cargar los datos y guardar. Medición en tiempo real 1. Conectar ClimaData Stick con el ordenador.
  • Page 53 ClimaData Stick Evaluación de los datos Los datos se muestran en un gráfico y en una lista. Medición de larga duración Archivo (F) Ayuda (H) Tiempo real Descargar/abrir Número Temp (°C) Humedad (% h.r.) Hora Gráfico con marcadores Temperatura Humedad del aire Línea azul: Humedad...

  • Page 54: Temperatura Ambiente

    Zoom Es posible realizar aumentos de secciones. Para ello, pulse con el ratón sobre el gráfico y despliegue. Con la barra horizontal se puede mostrar otros valores de medición. Menú contextual Desde el menú contextual se puede copiar Copiar el gráfico, guardarlo como imagen, imprimirlo Guardar imagen como...

  • Page 55: Datos Técnicos

    ClimaData Stick Datos técnicos -40°C … 70°C (-31°F … 158°F), humedad del aire Condiciones de trabajo no condensante, altura de trabajo máx. 2000 m sobre el nivel del mar(nivel normal cero) -40°C … 70°C (-31°F … 158°F), Condiciones de almacén humedad del aire máx.
  • Page 56 SERVICE Umarex GmbH & Co. KG – Laserliner – Möhnestraße 149, 59755 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: +49 2932 638-333 info@laserliner.com Umarex GmbH & Co. KG Donnerfeld 2 59757 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: -333 www.laserliner.com...
