11.3.3 PARAMÈTRES DE SORTIE
En cliquant sur l'icône
, il est possible de configurer les sorties analogiques de la transmission, les sorties d'alarme et le buzzer.

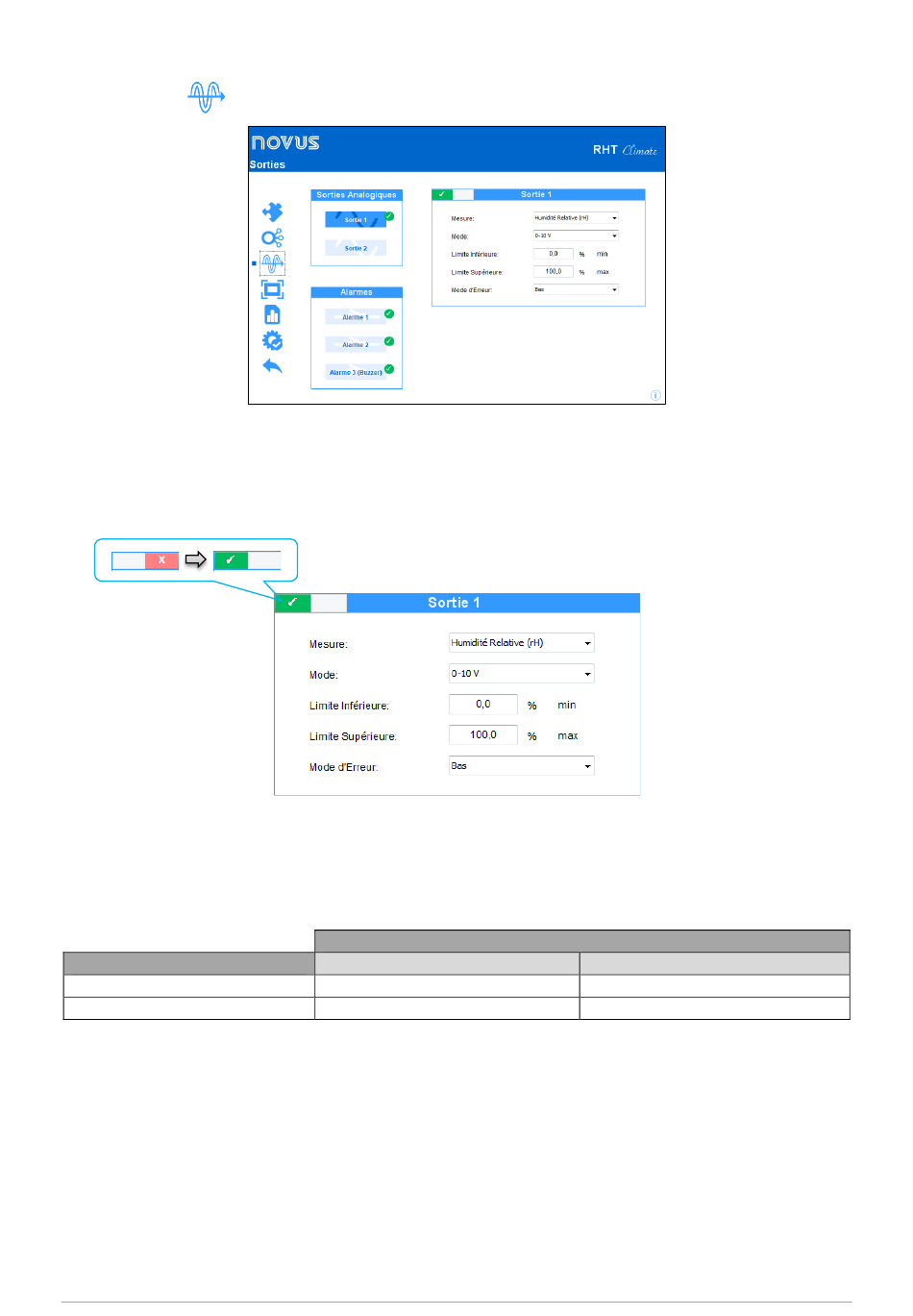

Fig. 33 – Écran de configuration de sortie
11.3.3.1 Configuration des sorties de transmission
Pour sélectionner la sortie analogique à configurer, cliquez une fois sur le bouton de sortie analogique et activez-le en faisant glisser le
commutateur de validation vers la droite.
Fig. 34 – Écran Configuration de sortie 1
Dans le champ Mesure, vous pouvez sélectionner la propriété psychrométrique qui sera transmise par la sortie analogique. Le mode de sortie
analogique vous permet de sélectionner le schéma électrique à utiliser pour la transmission: 0-10 V ou 4-20 mA. Le signal électrique de la sortie
sera proportionnel à la quantité sélectionnée, en respectant les valeurs configurées dans la Limite Inférieure et la Limite Supérieure.
En cas de défaillance du capteur, la quantité à transmettre par la sortie analogique passe en Mode d'Erreur. Pour la condition d'erreur, vous devez
sélectionner l'état Bas ou Haute.
Mode d'erreur
Mode
Bas
Haute
0 - 10 V
0 V
10 V
4 - 20 mA
3,6 mA
21,0 mA
Tableau 65 – Mode d'erreur
NOVUS AUTOMATION
38/47
