5.1.1.2 TRANSMETTEUR RHT Climate (MODÈLE DM)

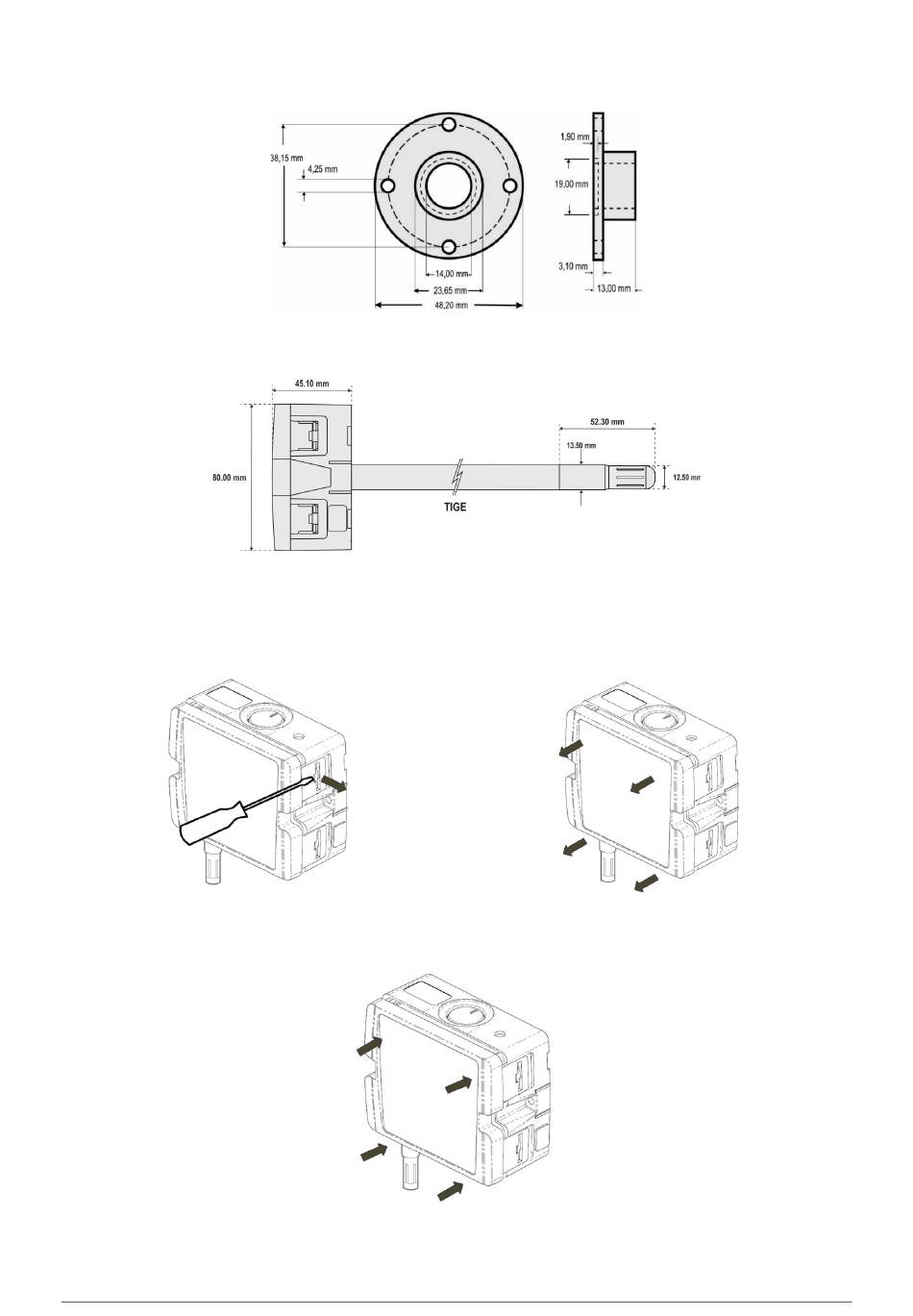

La Fig. 16 montre les dimensions et le perçage de la bride du dispositif:
Fig. 16 - Bride pour fixer le modèle DM
Les tiges de ces modèles sont en acier inoxydable, avec des longueurs de 150 mm, 250 mm ou 400 mm.
Fig. 17 – Dimensions du modèle DM
5.1.2
RETRAIT ET INSTALLATION DU COUVERCLE AVANT
Pour retirer le capot avant, utilisez un tournevis. Il est nécessaire de l'insérer dans les loquets latéraux et de les forcer légèrement vers le haut,
jusqu'à ce que vous remarquiez leur libération. La procédure doit être répétée de chaque côté de l'dispositif, comme indiqué ci-dessous. Avec tous
les loquets latéraux libérés, le couvercle peut facilement être retiré:
Fig. 18 - Retrait du capot du dispositif
Fig. 19 - Retrait du capot du dispositif (2)
Pour installer, vous devez placer le couvercle à la base du dispositif, en appuyant doucement, comme indiqué ci-dessous:
Fig. 20 – Montage du capot du dispositif
NOVUS AUTOMATION
