7 Abmessungen Einbauzubehör Pendellager VPN

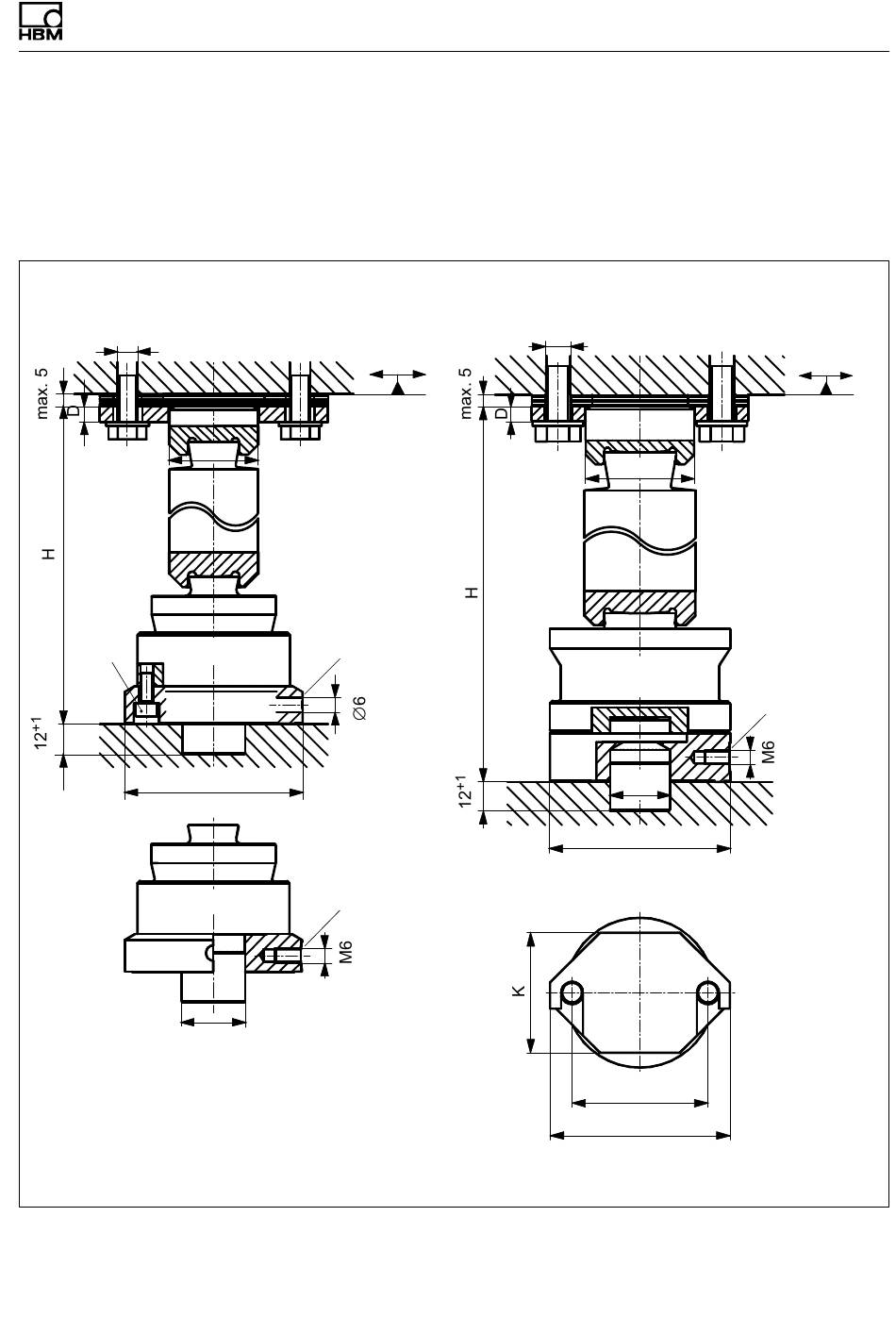

RTN / ...t / VPN (Pendellager für Wägezelle RTN... / 1 t ... 100 t)
Material: Nichtrostender Stahl
M
RTN... / ≤4,7 t
(2)
RTN... / ≤4,7 t
(1) = max. zul. Bewegungsspiel
(2) = 4 Schrauben M5x12 DIN EN ISO 4762;
Anzugsmoment: 4 N·m
(3) = Entlüftungsbohrung
(4) = Erdungsanschluss
RTN
Abmessungen Einbauzubehör Pendellager VPN
Lieferumfang: Fußplatte, Pendel, Zentrierring, Aus­
gleichsbleche, Tube Fett, Schrauben
∅A
(3)
∅B
(4)
∅25
D10
h9
