Cisco uBR10012 Guide De Démarrage Rapide page 37

Figure 17
CIS CO
100 00
AL AR MS
Étape 9 Réinstallez le capot de sécurité sur les blocs de jonction CC des deux modules PEM.
Étape 10 Installez le capot avant du module U-CHAS-COVER-PLUS= sur les modules PEM CC pour permettre
le passage adéquat des câbles CC en entrée.
Étape 11 Faites passer les huit câbles à travers l'encoche située à droite du capot avant. (Reportez-vous à la
Figure
OL-26731-01

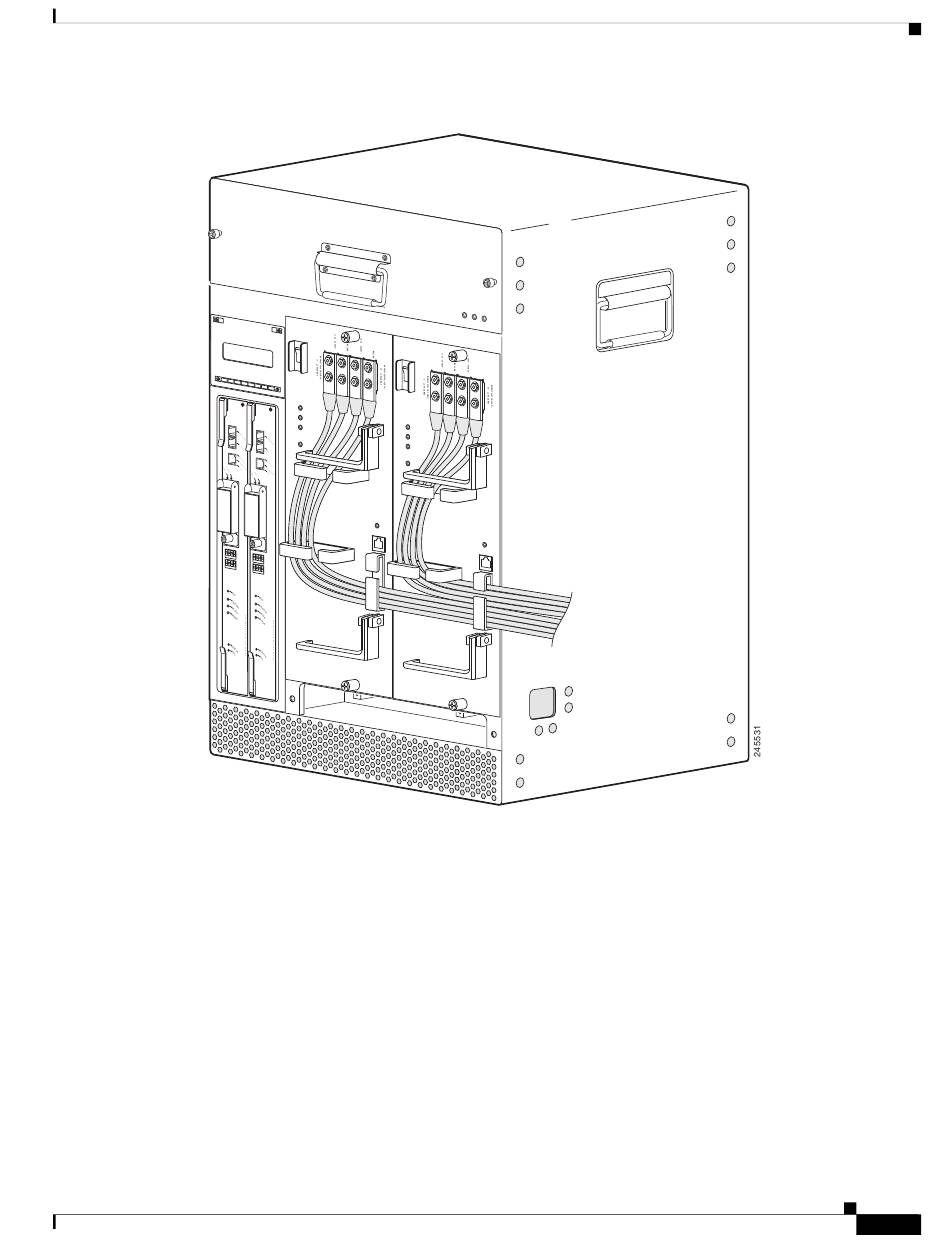

Passage des câbles CC en entrée sur le module UBR10-PWR-DC-PLUS=
EN AB LE
EN AB LE
V1 PO W
ER
CIS CO
100 00
V2 PO W
ER
PO W ER V1 PO W
ER
V2 PO W
ER
FA UL T
PO W ER
FA UL T
PR OD UC
T ID
EX T.
MO N
INP UT
AL AR MS
U B R 10 K
-P W R -A
C -P LU S
U B R 10 K
-P W R -A
C -P LU S
18.)
Routeur haut débit universel Cisco uBR10012 – Guide de démarrage rapide
PR OD UC
T ID
EX T.
MO N
INP UT
Installation du châssis
37
