Fixation des perles de ferrite sur les câbles d'alimentation CC
Conformément aux exigences de conformité de classe B en matière d'émissions, vous devez installer
deux perles de ferrite sur les câbles d'alimentation CC en entrée. Cette consigne s'applique aux modules
PEM UBR10-PWR-DC=. Ces perles de ferrite doivent être installées tout près (dans un espace de
15 cm/6 pouces) du connecteur d'alimentation CC en entrée (connecteur de bornier CC en entrée).
La Figure 15
connecteur de bornier CC en entrée situé sous le module UBR10-PWR-DC= sur le fond de panier du
châssis.
Figure 15
1
2
Connexion des câbles d'alimentation CC au routeur Cisco uBR10012
Les sources d'alimentation CC peuvent être présentes sur le site, ou elles peuvent être fournies par une
étagère externe d'alimentation CA en entrée. Si vous utilisez l'étagère d'alimentation CA en entrée de
2 400 W, assurez-vous que vous l'avez déjà installée, comme décrit dans le document
Power Shelf Installation
Les sections suivantes expliquent comment connecter les câbles d'alimentation CC au châssis
Cisco uBR10012 :
•
•
OL-26731-01

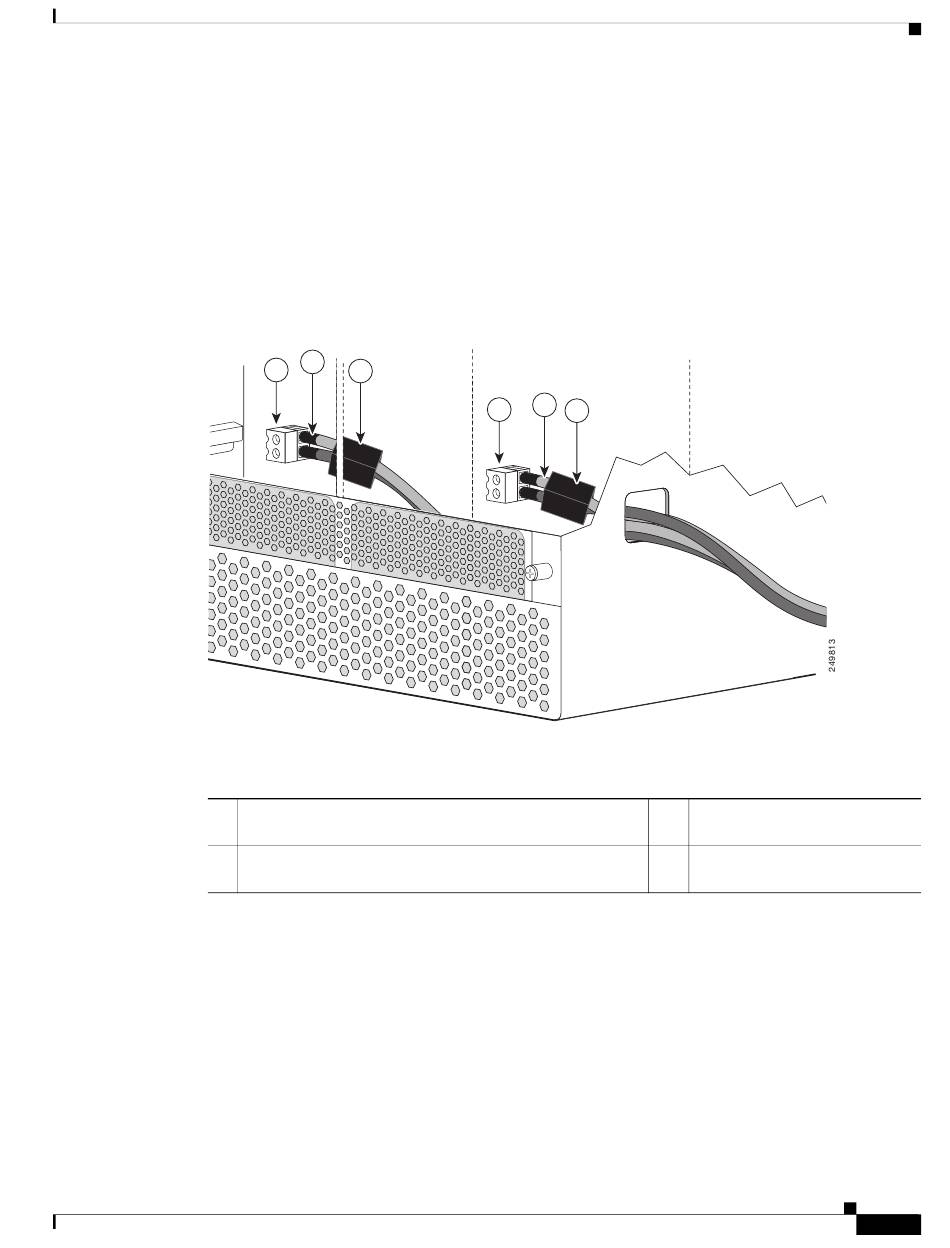

illustre les perles de ferrite fixées aux câbles d'alimentation CC en entrée reliés au
Perles de ferrite fixées sur les câbles d'alimentation CC en entrée
3
2
1
Perles de ferrite fixées sur les câbles d'alimentation CC en
entrée
Connecteur de bornier CC en entrée sur le fond de panier
du châssis
Guide.
Connexion des câbles d'alimentation CC pour le module UBR10-PWR-DC=, page 34
Connexion des câbles d'alimentation CC pour le module UBR10-PWR-DC-PLUS=, page 35
