Bedoeld gebruik

De grasmaaier is uitsluitend voor het maaien van
gras bestemd. Elk ander of verdergaand gebruik
geldt als niet bedoeld gebruik.
De gebruiker is aansprakelijk voor schade door
onbedoeld gebruik.

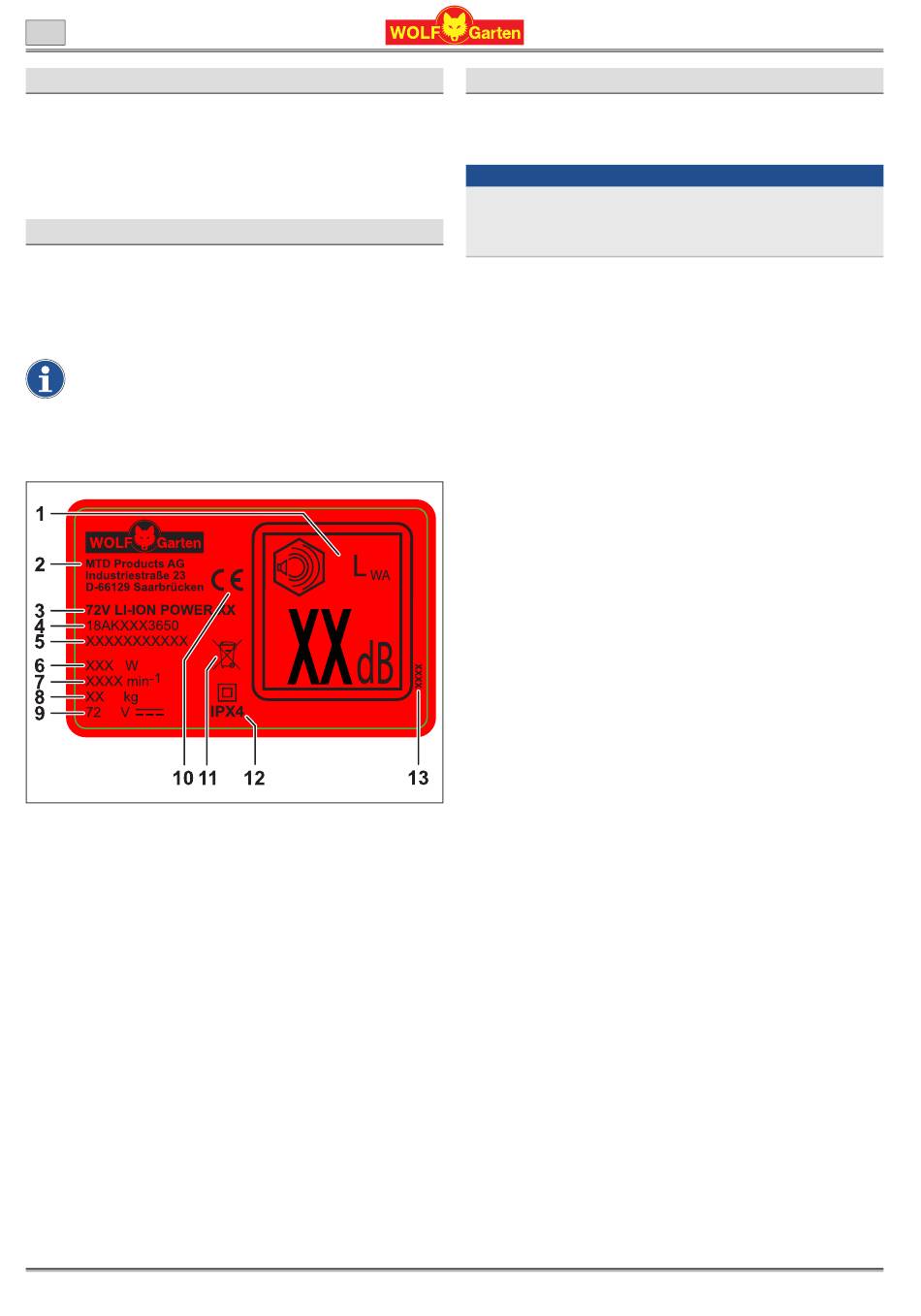

Typeplaatje

Positie
Het typeplaatje vindt u op de behuizing van de
maaier.
Aanwijzing
De aanduiding bezit oficiële waarde en
mag niet gewijzigd of onleesbaar gemaakt
worden.
Opbouw
1 Geluidsvermogen gegarandeerd
2 Fabrikant
3 Modelnaam
4 Modelnummer grasmaaier
5 Serienummer
6 Vermogen
7 Motortoerental in min -1
8 Gewicht
9 Nominale spanning, Stroomtype
10 CE-aanduiding
11 Afvoeren
12 Beveiligingsklasse/-type
13 Bouwjaar
60

Montage

Duwstang bevestigen
(afb. A B C D E F G H I U
Bij het in- of uitklappen van de duwstang kan de
kabel beschadigd worden. Zorg ervoor dat de
kabel niet knikt of geplet wordt.
Pak de handgreep van de uitwerpklep B 1 vast
Î
en trek de uitwerpklep naar boven, tot de haak
aan de achterkant van de behuizing en de haak
aan de onderkant van de uitwerpklep met een
hard geluid losklikken B 2 .
Laat vervolgens de uitwerpklep weer neer B 3 .
Î
3 Het gras kan door de ontstane spleet tussen
uitwerpklep en behuizing bij het werken zonder
grasopvangzak gemakkelijk worden uitgeworpen.
Meer informatie vindt u in het hoofdstuk "Werken
zonder grasopvangzak".
Breng nu de beide duwstanghouders Ab aan
Î
de onderste delen van de duwstang Ah aan, zie
C 1 .
Leg het onderste deel van de duwstang tegen
Î
de duwstanghouder en laat dit erin klikken C 2 .
Schuif de duwstang verder tot aan het einde van
de duwstanghouder C 3 .
Trek het onderste gedeelte van de duwstang aan
Î
zijn uiteinden iets uit elkaar en steek deze op de
tapeinden, die zich aan de linker- en rechterkant
van de behuizing bevinden D 1 .
Plaats vervolgens de beide onderlegringen Ad op
Î
de tapeinden D 2 .
Steek de schroefdraadpin Af in de snelspanner
Î
Aa , totdat het gat te zien is E 1 . Houd deze met
duim en wijsvinger vast en schroef de snelspanner
er samen met de schroefdraadpin rechtsom op
E 2 tot een afstand van ca. 10 mm E 3 .
Bevestig het onderste gedeelte van de duwstang,
Î
door de snelspanner richting grasmaaier naar
boven te klappen E 4 .
Î Bevestig het bovenste gedeelte van de duwstang
Ag , door het tegen het onderste gedeelte van
de duwstang te houden F 1 . Houd het bovenste
gedeelte van de duwstang met één hand vast en
steek met de andere hand de beide bouten Ae
vanaf de binnenkant in de gaten van het onderste
gedeelte van de duwstang F 2 .
Plaats vervolgens de beide onderlegringen Ad op
Î
de bouten F 3 .
Bedoeld gebruik
)
Let op !
