SV
Avsedd användning
Gräsklipparen är uteslutande avsedd för att klippa
gräsmattor. All annan användning gäller som icke
avsedd användning.
Användaren ansvarar själv för skador som uppstår
på grund av icke avsedd användning.

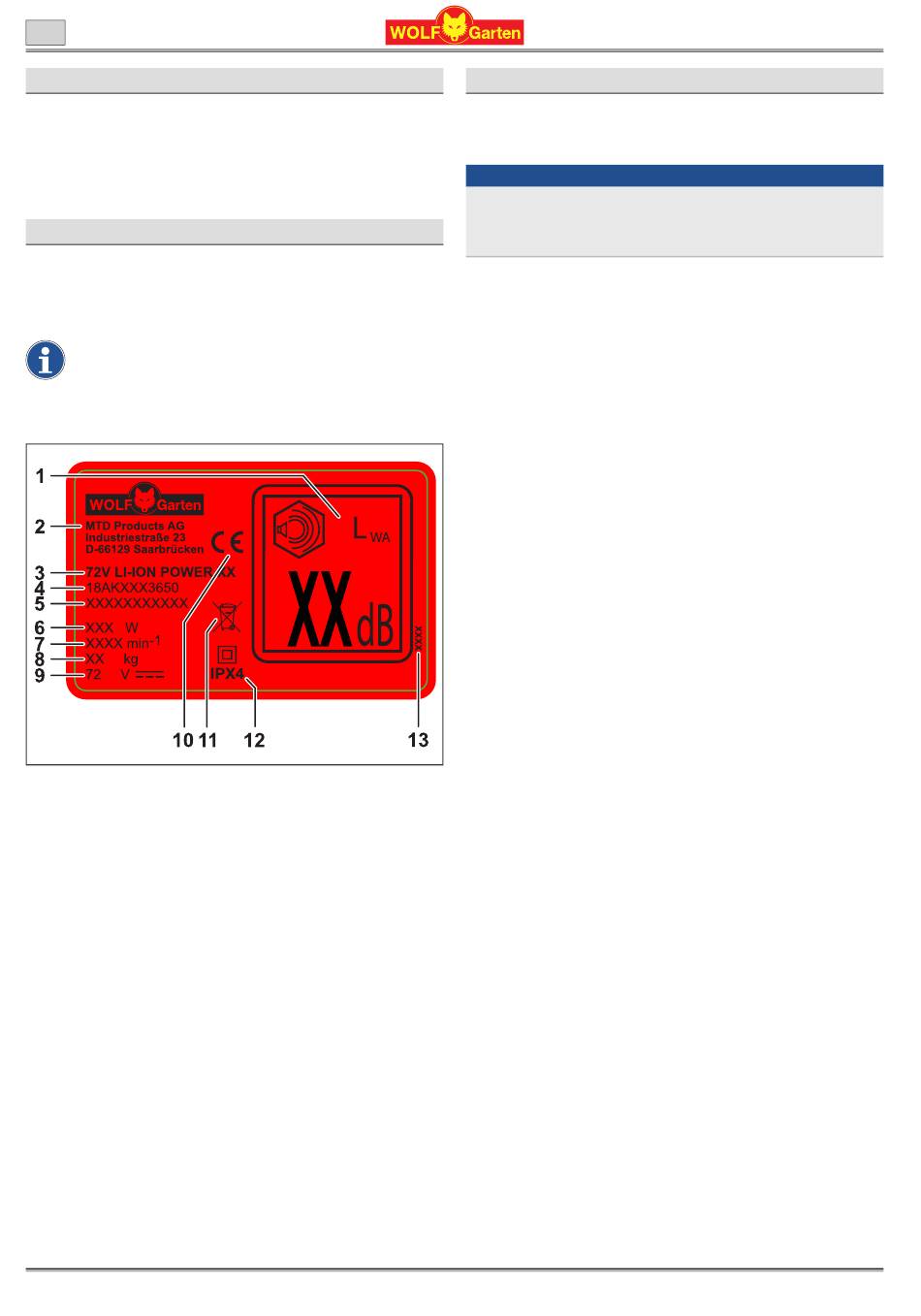

Märkskylt
Placering
Märkskylten sitter på gräsklipparens kapsling.
Information
Märkningen gäller som certiikat och får inte
ändras eller göras oläslig.
Struktur
1 Garanterad bullernivå
2 Tillverkare
3 Modellnamn
4 Modellnummer gräsklippare
5 Serienummer
6 Effekt
7 Motorvarvtal i min -1
8 Vikt
9 Märkspänning, strömtyp
10 CE-märkning
11 Avfallshantering
12 Kapslingsklass/skyddstyp
13 Tillverkningsår
72

Montering

Fästa handtaget
(bild A B C D E F G H U
Kabeln kan skadas när handtaget fälls ner eller
upp. Var noga med att inte böja eller klämma
kabeln.
Ta tag i utkastluckans handtagsfördjupning B 1
Î
och dra upp utkastluckan tills haken på kaps-
lingens baksida och haken på utkastluckans
undersida ljudligt lossnar från varandra B 2 .
Släpp sedan utkastluckan B 3 .
Î
3 Gräset kastas utan problem ut i mellanrummet
som har uppstått mellan utkastluckan och kaps-
lingen vid arbete utan gräsuppsamlingspåse. Mer
information om detta inns i avsnittet "Arbeta utan
gräsuppsamlingspåse".
Fäst nu handtagets båda fästen Ab på handta-
Î
gets undre delar Ah , se C 1 .
Placera handtagets undre del i handtagsfästet så
Î
att det hakar fast C 2 . Skjut in handtaget så långt
det går i handtagsfästet C 3 .
Dra i sär handtagets undre del i sina ändar något
Î
och sätt ändarna på gängskruvarna som sitter på
kapslingens vänstra och högra sida D 1 .
Placera därefter de två underläggsbrickorna Ad
Î
på gängskruvarna D 2 .
Stick in gängbultarna Af i snabbspänns-
Î
paken Aa tills du ser hålet E 1 . Håll fast dem
med tummen och pekingret och skruva snabb-
spännspaken med gängbulten medurs E 2 tills
avståndet är ca 10 mm E 3 .
Fixera handtagets undre del genom att fälla upp
Î
snabbspännspaken i riktning uppåt från gräsklip-
paren E 4 .
Fixera handtagets övre del Ag genom att sätta
Î
den mot tvärstagets undre del F 1 . Håll fast
handtagets övre del med en hand och stick in de
två skruvarna Ae i hålen på handtagets undre del
från insidan med den andra handen F 2 .
Placera därefter de två underläggsbrickorna Ad
Î
på skruvarna F 3 .
