Configuration

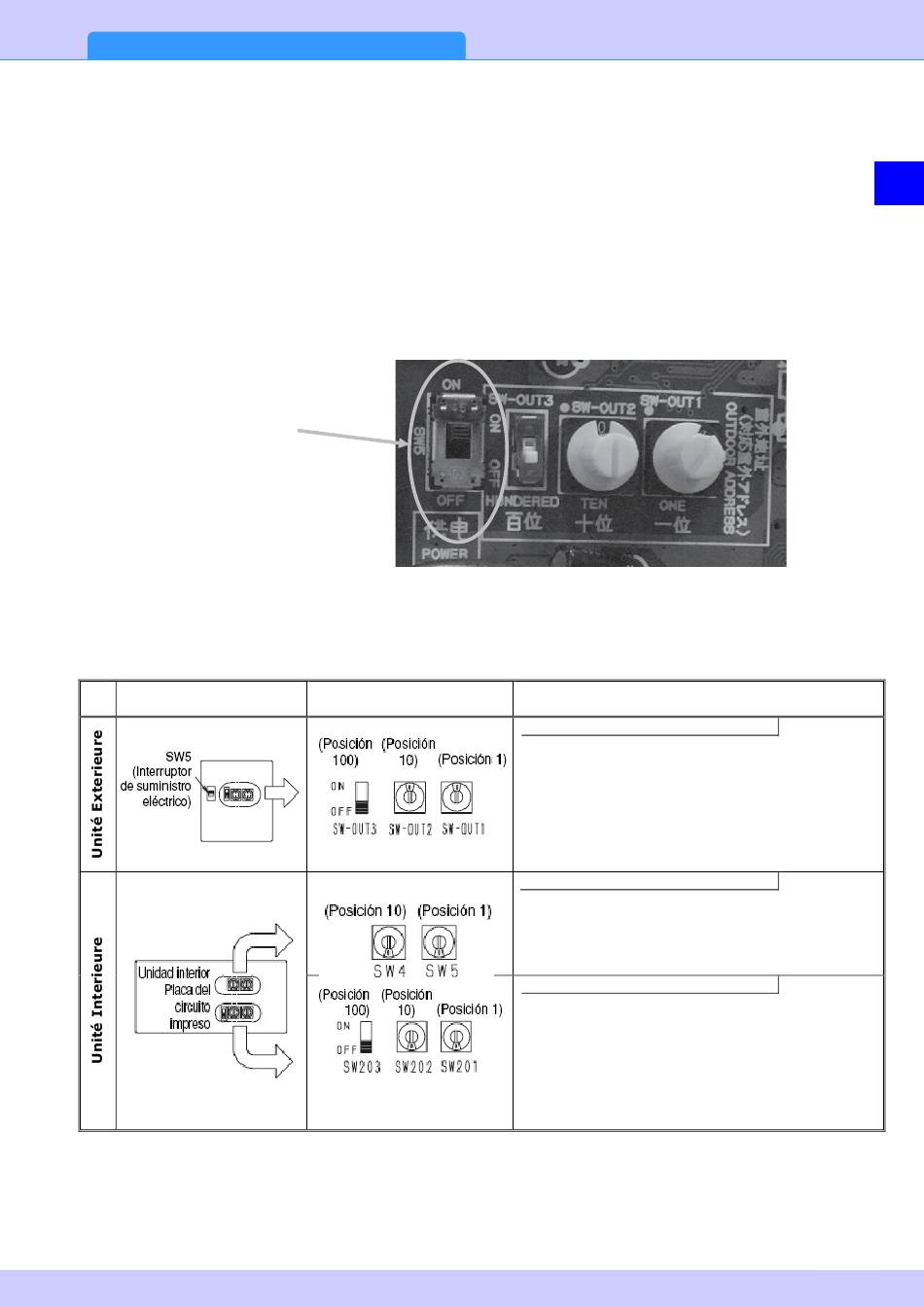

Alimentation du Bus de communication
Pour fonctionner le bus de communication doit être alimenté par l'unité extérieure.
Pour l'activer, avant de connecter l'alimentation électrique du module extérieure,
mettre l' interrupteur SW5 (Power supply switch) de la carte de commande sur ON.
Quand il y a plusieurs unités extérieures sur le même bus, mettre SW5 sur ON sur
la première des unités.
SW5
Power Supply Switch
Bus Com.
Tableau résumant la configuration manuel de l'adressage.
Position sélecteur
DIP
Configuration sélecteur
DIP (según posición)
Nombre et adresse de configuration
Adressage du module extérieur
- Cette adresse est pour différencier les unités
exterieures.
- Ne pas mettre la même adresse sur deux unités
différentes.
- L'adressage est possible entre "001"y "199"
Adressage du module extérieur
- L'adresse doit être celle du module extérieur ou
elle est connectée (électriquement et
frigorifiquement)
- L'adressage est possible entre "01" y "99".
Adressage du module intérieur
- Cette adresse est pour différencier les unités
intérieures.
- Evitez de configurer une adresse qui est déjà
utiliser par une autre unité intérieure.
- L'adressage est possible entre "001" a "199"
4
SW-OUT3
ON = 1
OFF = 0
SW203
ON = 1
OFF = 0
85
