Installation
3.5 - INSTALLATION ELECTRIQUE ET INTERCONNEXION ENTRE LES UNITES
Les alimentations électriques des modules intérieure et extérieurs sont indépendantes,
lors de la réalisation les alimentations doivent être séparées avec leur propre
protection.
Il y a un bus de communication entre les unités intérieures et l'unité extérieure. La
connexion du bus sur l'unité extérieure et les unités intérieures se fait sur les bornes
U1 et U2.

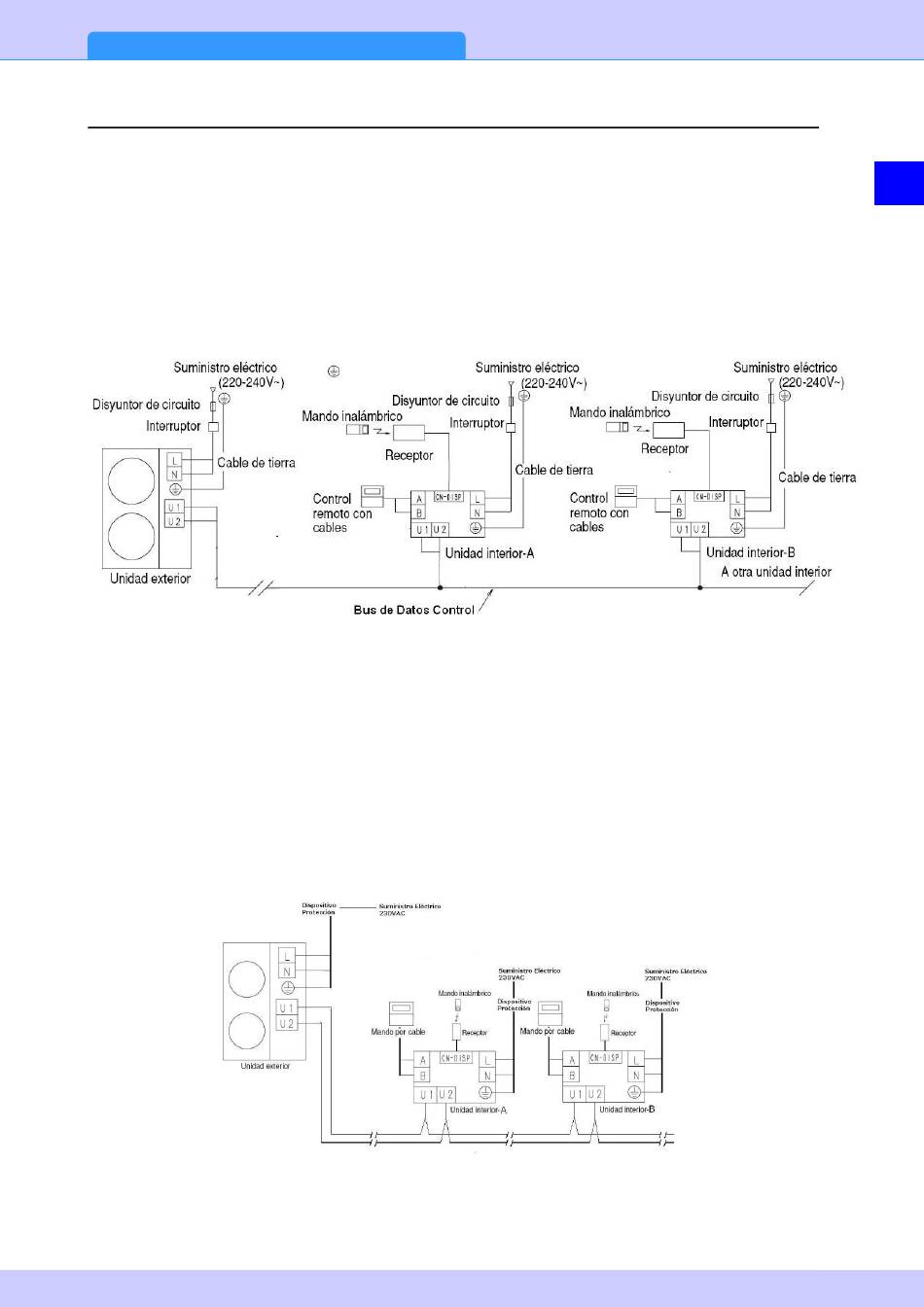

Exemple de raccordement électrique et d'interconnexion:
Les caractéristique du cable du bus sont:
Cable 2 fils non polarisé.
Distance maximum totale: inferieur à 1000 m
Section: 0,75 mm
Dans une ambiance avec des interférences électriques (proximité de cable de
puissance, moteur,...) il est conseillé d'utiliser un cable blindé par tresse sans
raccorder celle-ci à la terre.
Le bus de communication entre les unités doit être raccordé en direct sur les unités
celle-ci doivent être branchées en série, sans boite de dérivation, le raccordement en
étoile est interdit.
2
2
a 1,2 mm
3
63
