Руководство по быстрому запуску устройств серии VessRAID 1000i
Конфигурация канала управления
Подсистемы VessRAID имеют один RAID контроллер. Контроллер имеет
разъем порта управления Ethernet (RJ45), который позволяет осуществлять
контроль подсистемы VessRAID по сети с помощью программы WebPAM
PROe. VessRAID поддерживает протоколы HTTP, HTTPS и Telnet.
Чтобы создать канал управления:
1. Соедините один конец кабеля Ethernet с сетевым разъемом или
стандартной сетевой платой хост компьютера.
Соедините другой конец кабеля Ethernet с одним из портов на стандартном
сетевом коммутаторе.
2. Соедините один конец кабеля Ethernet с одним из портов на стандартном
сетевом коммутаторе.
Соедините другой конец кабеля Ethernet с портом управления на
подсистеме VessRAID.

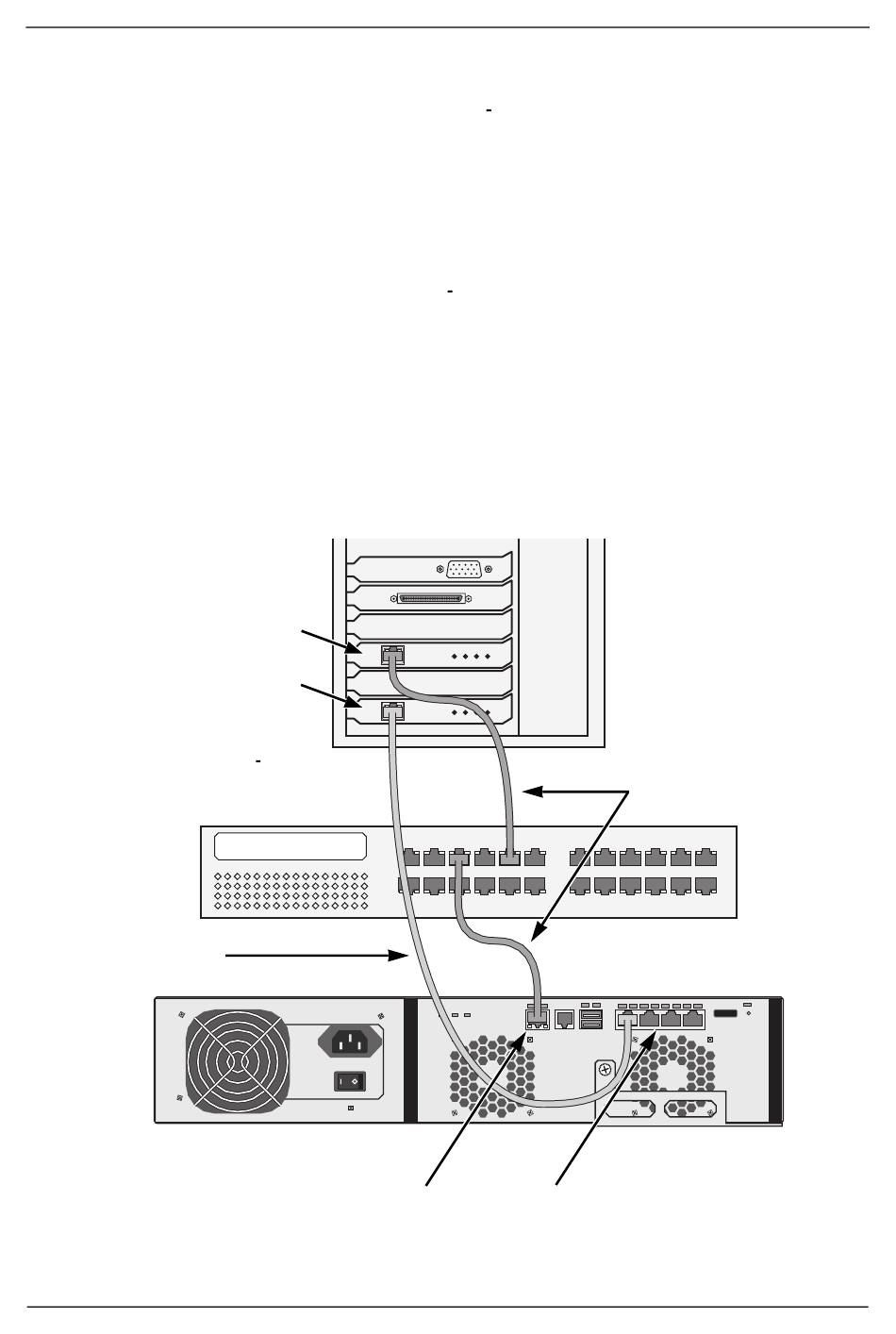

Рис. 12. Подключения для передачи данных и управления для DAS
Станд. сетевая плата
Сетевая плата GbE
Станд. сетевой
коммутатор
Кабель передачи
данных
VessRAID
Хост компьютер
или сервер
Порт управления
Порты передачи
данных iSCSI
186
Кабели
управления
