4.1.1 Datenschild

1







10 9 8

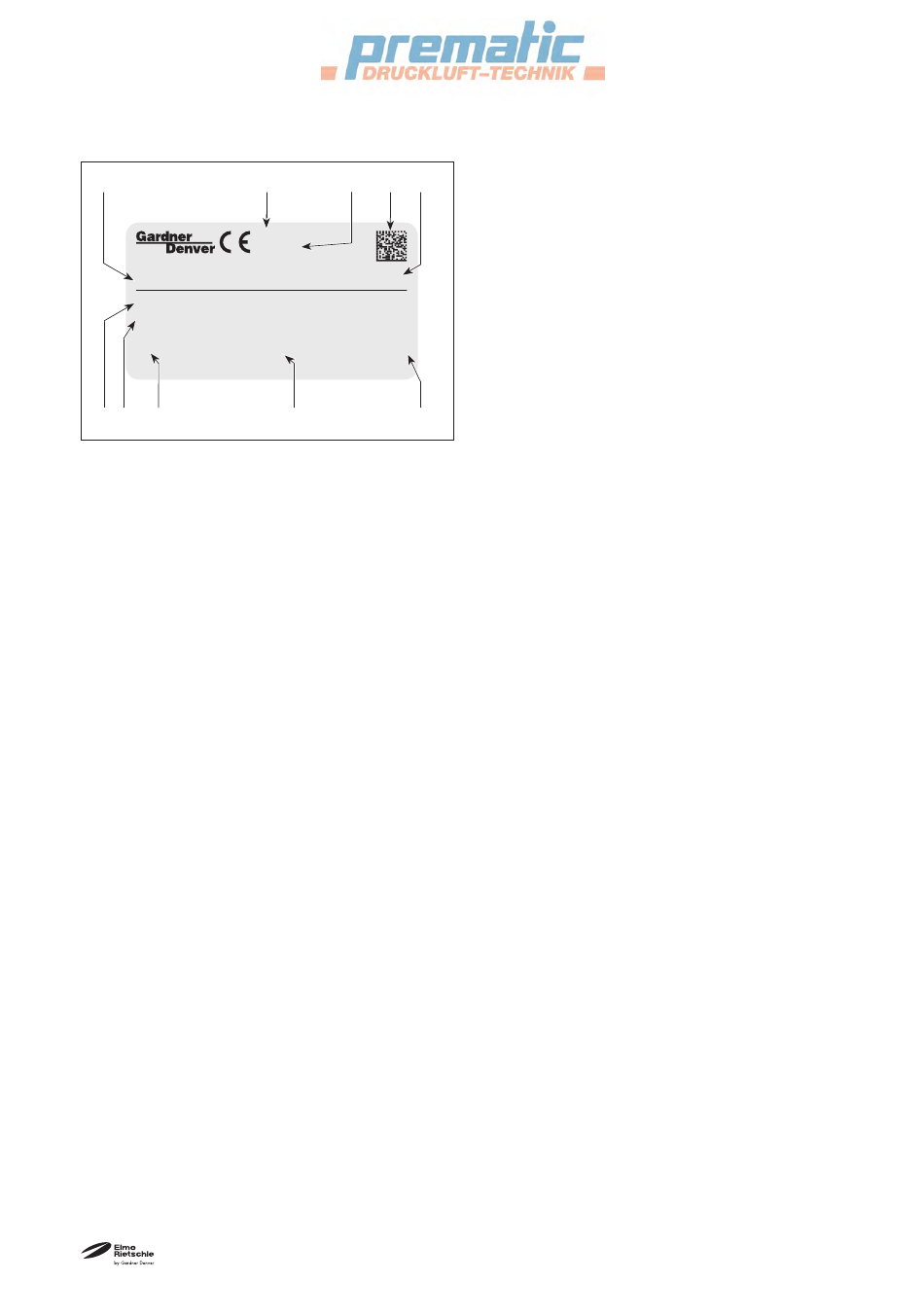

Abb. 3 Datenschild
4.2

Beschreibung

V-VC 40, V-VC 50, V-VC 75, V-VC 100 und V-VC 150 haben saugseitig ein Siebfilter und auslassseitig einen
Öl- und Ölnebelabscheider für die Rückführung des Öls in den Ölkreislauf. Die Vakuumpumpe ist durch eine
Schallhaube gekapselt. Ein Ventilator zwischen Pumpenge häuse und Motor sorgt für eine Luftkühlung des
Pumpengehäuses und bewirkt die Kühlung des umlaufenden Öles.
Ein integriertes Rückschlagventil verhindert ein Belüften des evakuierten Systems nach dem Abstellen der
Pumpe. Bei Stillstandzeiten von über zwei Minuten sollte die angeschlossene Leitung auf Atmosphärendruck
belüftet werden.
Ein serienmäßiges Gasballastventil (Abb. 2/U) verhindert bei betriebswarmer Pumpe die Kondensation von
Wasserdampf im Pumpeninneren bei Ansaugung geringer Dampfmengen. Für höheren Wasserdampfanfall
kann ein verstärkter Gasballast (optional) vorgesehen werden.
Der Antrieb der Pumpen erfolgt durch angeflanschte Drehstrom-Normmotoren über eine Kupplung.
Ausführung „XD": Die Funktionsteile weisen eine höhere Beständigkeit gegenüber Wasserdampf und Lö-
Ausführung „IV": Die Pumpe ist optimiert zur Erreichung eines erhöhten Enddruckes und besitzt kein Gas-
Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch
2 3 4



 

7
sungsmitteln auf. Zusätzlich kommen glasfaserverstärkte Schieber (GF) aus Epoxidharz
zum Einsatz. Die Gasballastmenge wurde gesteigert.
Grundsätzlich ist die Ölsumpf-Temperatur im Vergleich zur Standardausführung deutlich
erhöht.
ballastventil. Diese Variante ist besonders als Vorpumpe zum Betrieb mit einer Booster-
pumpe geeignet.
www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH
1 Typ / Baugröße (mechanische Variante)
5
2 Seriennummer
3 Baujahr
4 Data Matrix Barcode
5
Artikel-Nr.
6 Drehzahl 50 Hz /60 Hz
7
Motorleistung 50 Hz/60 Hz
8 Betriebsart
9
Saugvermögen 50 Hz /60 Hz
10 Enddruck (abs.) 50 Hz /60 Hz
6
Folgende Informationen werden im Barcode ver-
schlüsselt:
• Materialnummer (MA)
• Fertigungsauftrag (PR)
• Seriennummer (SC)
Aufbau und Funktion
