Instructions d'installation

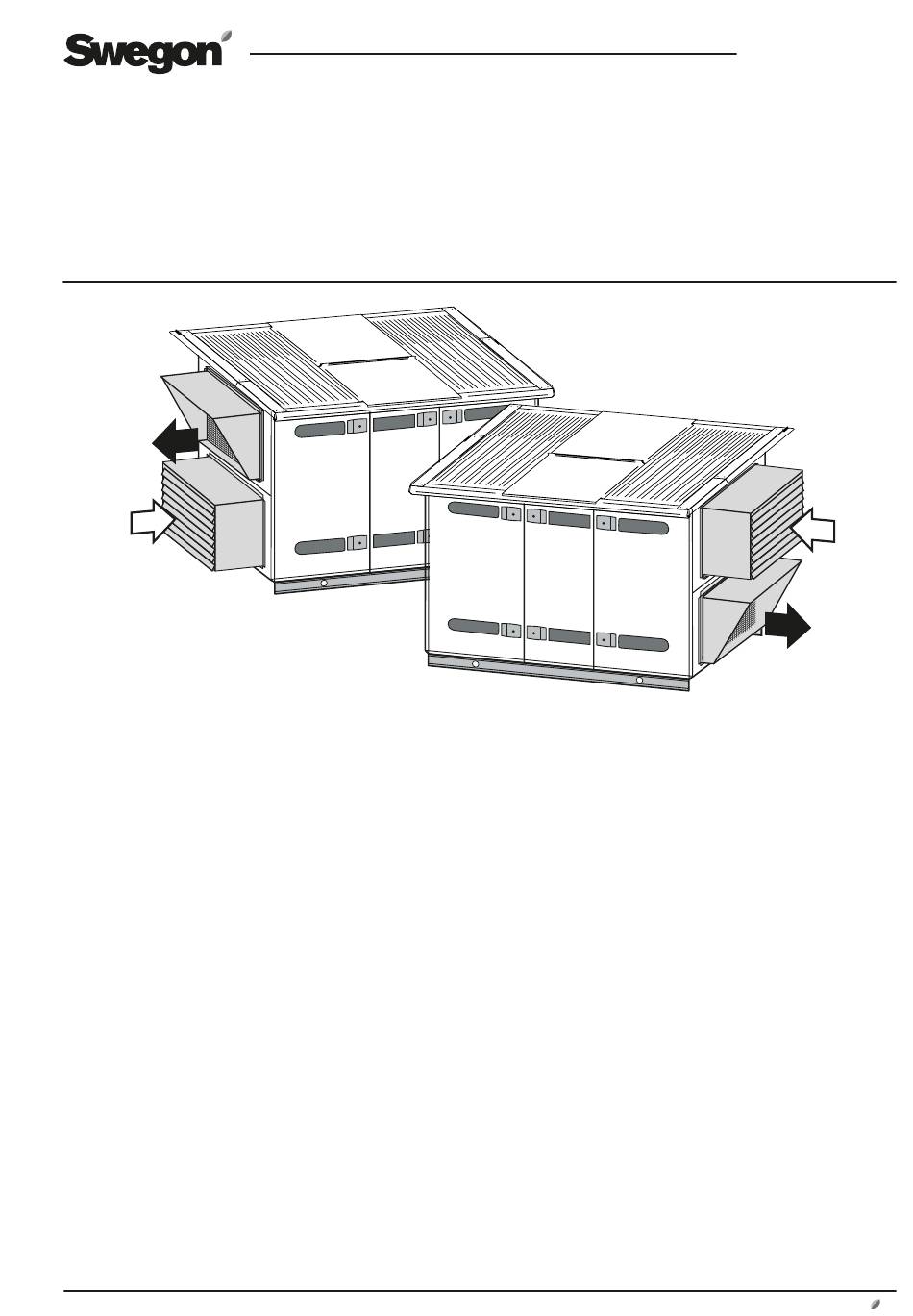

Toit TBTB
Élément de prise d'air neuf TBTA-2-XX-1
Auvent de rejet d'air viscié TBTA-2-XX-2
Version droite
1.Généralités
Ces instructions d'installation complètent les notices de
montage fournies avec les éléments.
ATTENTION ! Monter le toit avant d'installer tout câblage
électrique! Après avoir achevé de monter le toit, installer
le câblage électrique d'une manière appropriée. Vérifier
que les câbles ne bloquent pas les trappes d'inspection.
1.1 Emplacement d'unités
L'unité GOLD doit être placée à l'endroit le plus approprié
d'un point de vue météorologique. Il est particulièrement
important que les précipitations ne pénètrent pas dans
l'unité par l'élément d'admission ou par le chapeau d'air
évacué.
L'unité GOLD peut être utilisée en version droite ou en
version gauche. Cette flexibilité permet de placer judicieu-
sement l'unité.
1.2 Gaines d'air pulsé et d'air extrait
Les gaines d'air pulsé et d'air extrait doivent être isolées
selon les normes en vigueur.
Nous nous réservons le droit d'apporter des modifications sans préavis.
1.3 Compléments et accessoires
1.3.1 Registre
Les registres peuvent être installés à l'extérieur pour autant
qu'ils soient équipés d'un des accessoires suivants: soit un
dispositif contre les intempéries TBLZ-1-45 pour action-
neur de registre, soit un boîtier protecteur TBTA-1-aa-02
pour le registre extérieur (uniquement pour les CTA GOLD
14–80). Voir les instructions correspondantes. Une autre
possibilité consiste à installer le registre dans l'auvent de
prise d'air neuf, comme décrit à la section 3.
1.3.2 Silencieux
Les silencieux peuvent être installés à l'extérieur. Toute-
fois, pour les CTA 14–80, le silencieux extérieur doit être
protégé par un boîtier TBTA-1-aa-01, en option. Voir les
instructions correspondantes.
1.3.3 Divers
Les compléments et accessoires munis d'un carénage isolé
peuvent être placés à l'extérieur à condition qu'une toiture
soit montée..
1.4 Écran de visualisation
L'écran de visualisation de l'unité GOLD est sensible au
froid et doit toujours être placé dans un espace chauffé. Si
nécessaire utilisez une ou plusieurs rallonges (TBLZ-1-05),
employez également le kit d'accessoires (TBLZ-2-13).
FR.TBTB480.071215
Version gauche
