INSTRUCTIONS D'INSTALLATION

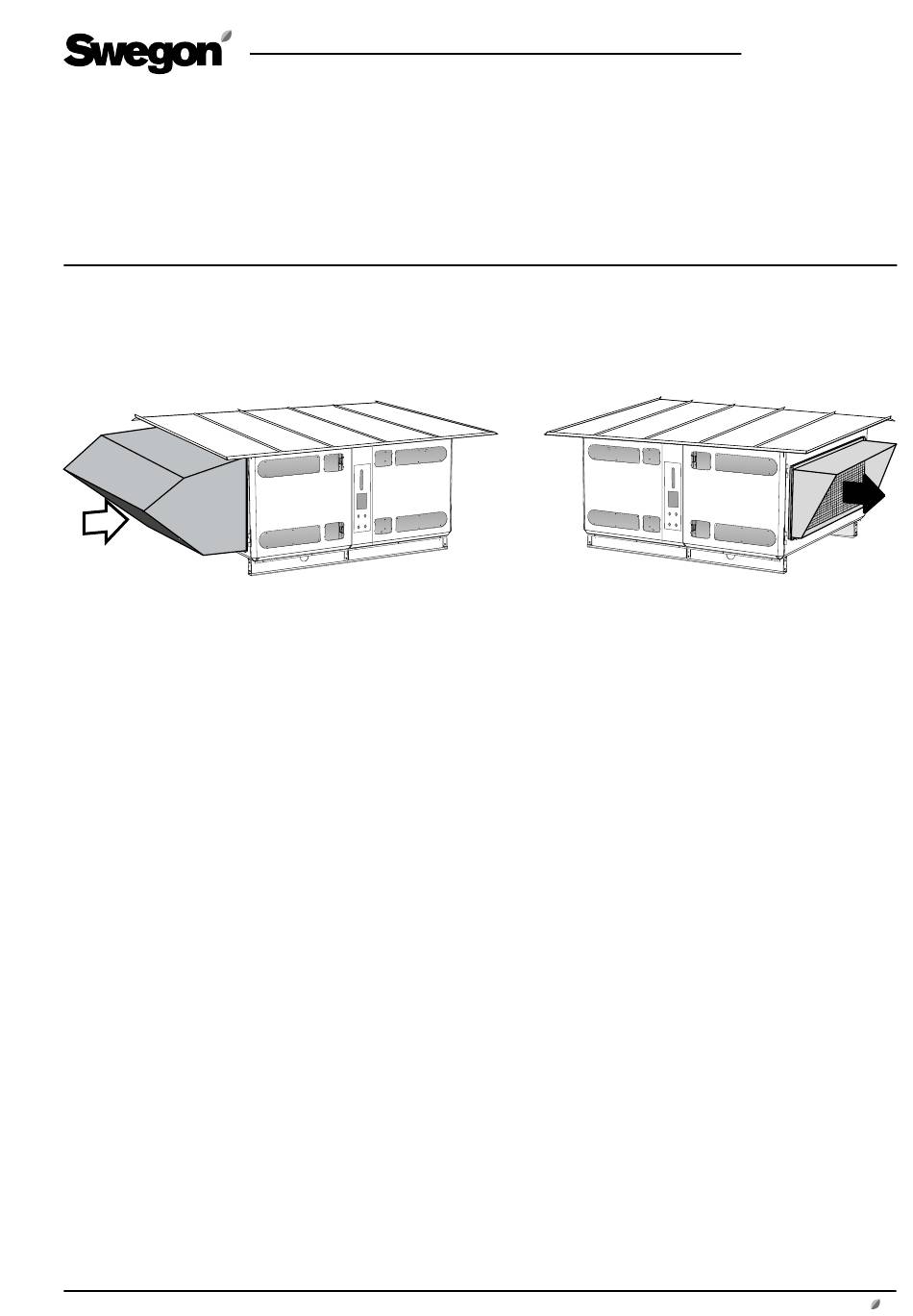

Toit TBTB-4 pour centrales GOLD/SILVER C SD
Élément de prise d'air neuf TBTF-2/TBTA-3
Auvent de rejet d'air viscié TBTA-2
1.GÉNÉRALITÉS
Ces instructions d'installation complètent les notices de
montage fournies avec les éléments.
ATTENTION ! Monter le toit avant d'installer tout câblage
électrique! Après avoir achevé de monter le toit, installer
le câblage électrique d'une manière appropriée. S'assurer
que les câbles ne s'opposent pas à l'ouverture des trappes
de visite et que les presse-étoupe sont bien serrés sur les
câbles.
1.1 Emplacement d'unités
L'unité GOLD/SILVER C doit être placée à l'endroit le plus
approprié d'un point de vue météorologique. Il est parti-
culièrement important que les précipitations ne pénètrent
pas dans l'unité par l'élément d'admission ou par le cha-
peau d'air évacué. L'unité GOLD/SILVER C peut être utilisée
en version droite ou en version gauche. Cette flexibilité
permet de placer judicieusement l'unité.
1.2 Gaines d'air pulsé et d'air extrait
Les gaines d'air pulsé et d'air extrait doivent être isolées
selon les normes en vigueur. Lorsque l'intérieur des gaines
de la CTA GOLD est isolé, utiliser l'accessoire TBLZ-1-65
pour que la sonde de mesure du capteur d'air introduit
arrive assez loin dans la gaine.
Nous nous réservons le droit d'apporter des modifications sans préavis.
1.3 Accessoires (conduits)
Pour l'extérieur, choisir des accessoires de gaine isolés. Ces
accessoires peuvent être installés à l'extérieur. La classe
d'étanchéité et la plage de températures admissibles des
servomoteurs doivent toutefois être prises en considéra-
tion. Voir les instructions de l'accessoire correspondant. Le
cas échéant, installer les protections nécessaires.
1.4 Écran de visualisation
L'écran de visualisation de l'unité GOLD est sensible au
froid et doit toujours être placé dans un espace chauffé.
Si nécessaire, utiliser un ou plusieurs câbles de rallonge
(TBLZ-1-05).
2. TOIT
Le toit est fourni en kit complet.
FR.TBTB4SD.151210
