Swegon TBKA Instructions D'installation

Instructions d'installation des refroidisseurs TBKA, TBKC Air
GOLD/COMPACT
1. Généralités
Les batteries froides TBKA/TBKC servent au refroidisse-
ment de l'air entrant à l'aide d'eau froide ou d'un fluide à
évaporation.
La batterie froide doit être montée dans un flux d'air
horizontal.

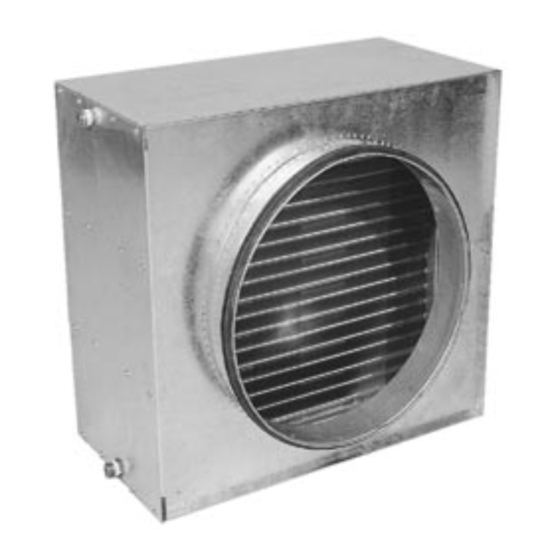

Les batteries froides TBKA/TBKC se composent de tubes
cuivre et d'ailettes en aluminium.
Les collecteurs et raccords d'eau de la batterie TBKA sont
en cuivre/laiton, avec filetage mâle.
Les collecteurs et tubes de distribution de la TBKC sont en
cuivre. Les raccords sont à braser.
Autres accessoires
Il est possible de commander le kit TBVA à vanne deux/
trois voies, avec actionneur. Voir les instructions relatives
au kit vannes TBVA. Lorsque la batterie de chauffage est
installée à l'extérieur ou dans un endroit froid, veiller à la
classe de protection de son boîtier et aux températures
ambiantes admissibles. Le cas échéant, installer les pro-
tections nécessaires.
3. Maintenance
Le contrôle du besoin de nettoyage doit être effectué deux
fois par an au moins.
Le nettoyage doit s'effectuer uniquement par soufflage
d'air comprimé dans le sens contraire du débit d'air habi-
tuel, par aspiration avec suceur souple ou par nettoyage
humide à l'eau et/ou solvant. Avant de commencer le
nettoyage humide, protéger les éléments fonctionnels à
proximité. Après le nettoyage humide, sécher à l'air com-
primé pour éliminer toute trace du produit de nettoyage.
En cas d'utilisation de solvant, veiller à ce qu'il soit inoffen-
sif pour l'aluminium et le cuivre. Le produit de nettoyage
Swegon est recommandé (contacter Swegon ou Swegon
Service).
En cours de nettoyage, vérifier l'étanchéité de la batterie
froide et veiller à ce que les tuyaux de drainage ne soient
pas colmatés. Pour les batteries froides TBKA, vérifier éga-
lement le taux de glycol et purger le circuit.
Sous réserve de modifications sans avis préalable.
FR.TBKX.090801
