Swegon TBTB-3 Instructions D'installation

Instructions d'installation

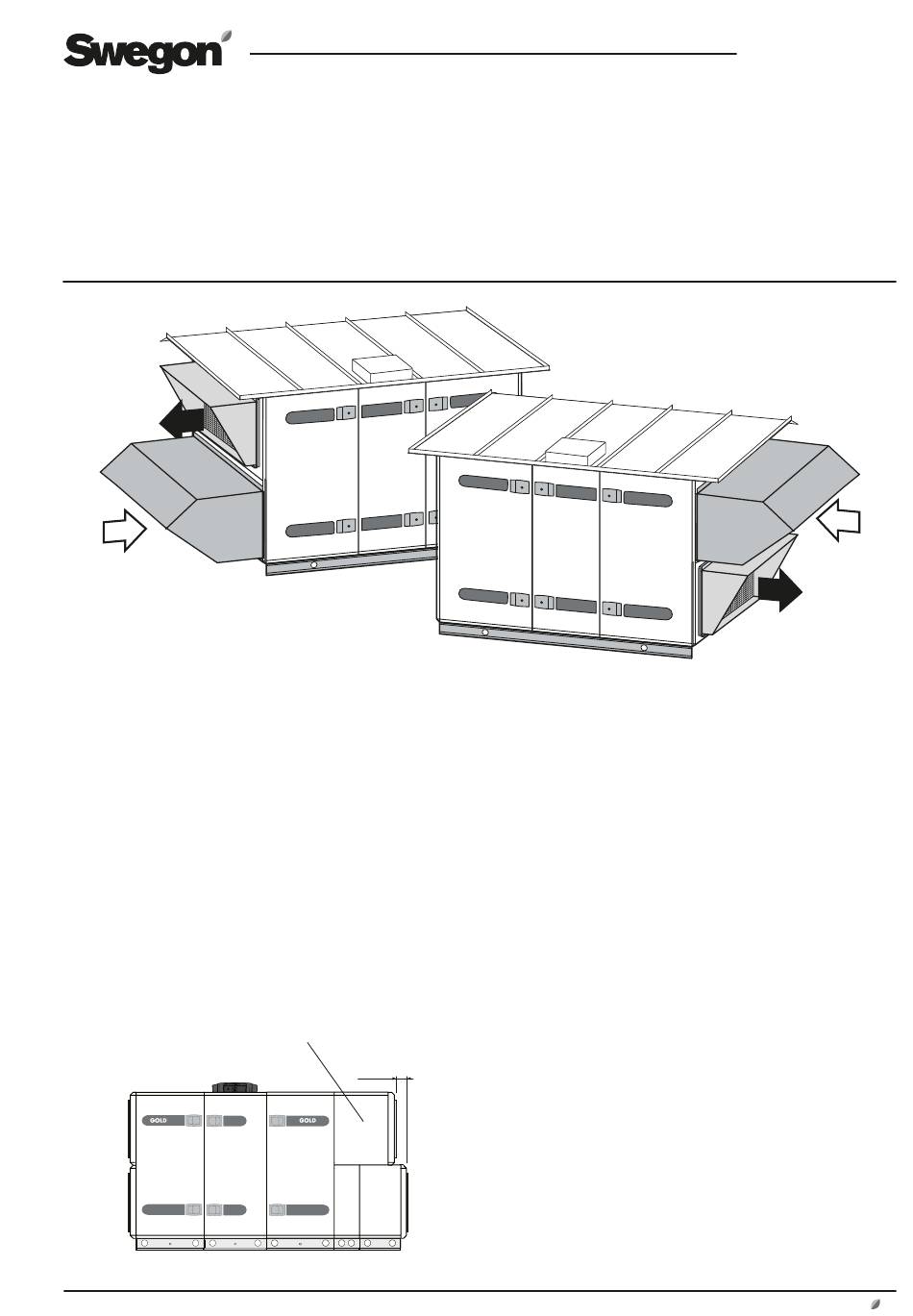

Toit TBTB-3/4
TBTF-2/TBTA-3 Prise d'air
Auvent de rejet d'air viscié TBTA-2
Version droite
1.Généralités
Ces instructions d'installation complètent les notices de
montage fournies avec les éléments.
ATTENTION ! Monter le toit avant d'installer tout câblage
électrique! Après avoir achevé de monter le toit, installer
le câblage électrique d'une manière appropriée. S'assurer
que les câbles ne s'opposent pas à l'ouverture des trappes
de visite et que les presse-étoupe sont bien serrés sur les
câbles.
Lorsque les conduits supérieurs et inférieurs doivent être
équipés d'accessoires isolés et que les accessoires des con-
duits inférieurs dépassent de moins de 250 mm, ne pas
installer l'accessoire de la partie supérieure avant le toit
(voir l'illustration). En effet, le panneau de l'accessoire du
conduit inférieur doit être glissé en place sous l'accessoire
du conduit supérieur.
Ne pas installer l'accessoire du conduit
supérieur avant le toit lorsque l'élément
dépasse de moins de 250 mm.
Nous nous réservons le droit d'apporter des modifications sans préavis.
1.1 Emplacement d'unités
L'unité GOLD/SILVER C doit être placée à l'endroit le plus
approprié d'un point de vue météorologique. Il est parti-
culièrement important que les précipitations ne pénètrent
pas dans l'unité par l'élément d'admission ou par le cha-
peau d'air évacué.
L'unité GOLD/SILVER C peut être utilisée en version droite
ou en version gauche. Cette flexibilité permet de placer
judicieusement l'unité.
1.2 Gaines d'air pulsé et d'air extrait
Les gaines d'air pulsé et d'air extrait doivent être isolées
selon les normes en vigueur. Lorsque l'intérieur des gaines
de la CTA GOLD est isolé, utiliser l'accessoire TBLZ-1-65
pour que la sonde de mesure du capteur d'air introduit
arrive assez loin dans la gaine.
1.3 Accessoires (conduits)
Pour l'extérieur, choisir des accessoires de gaine isolés. Ces
accessoires peuvent être installés à l'extérieur. La classe
< 250 mm
d'étanchéité et la plage de températures admissibles des
servomoteurs doivent toutefois être prises en considéra-
tion. Voir les instructions de l'accessoire correspondant. Le
cas échéant, installer les protections nécessaires.
1.4 Écran de visualisation
L'écran de visualisation de l'unité GOLD est sensible au
froid et doit toujours être placé dans un espace chauffé.
Si nécessaire, utiliser un ou plusieurs câbles de rallonge
(TBLZ-1-05). .
FR.TBTB3.160622
Version gauche
www.swegon.com 1
