- Page 1 EDK82ZBU .G\ö Montageanleitung Mounting Instructions Instructions de montage 8200 motec E82ZBU Schalter−Poti−Einheit Switch/potentiometer unit Unité potentiomètre−interrupteur type...
-
Page 2: Vorwort Und Allgemeines

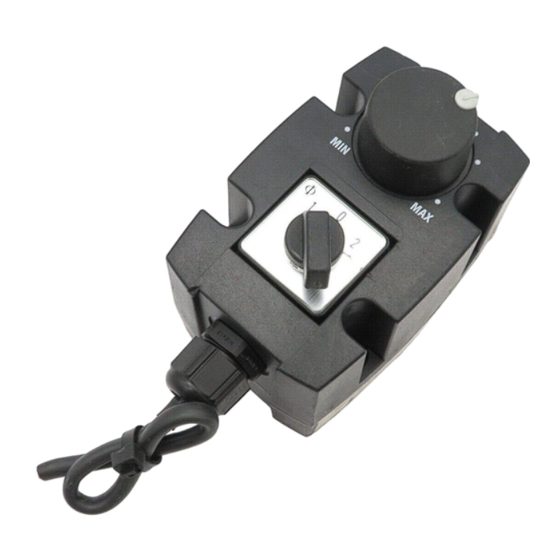

– zusammen mit der Betriebsanleitung des zugehörigen Antriebsreglers. Beschreibung Die Schalter−Poti−Einheit E82ZBU ermöglicht ƒ die Vorgabe eines analogen Sollwertsignals für Lenze−Antriebsregler über die Funktionsmodule Standard−I/O oder Application−I/O. ƒ die einfache Steuerung von Lenze−Antriebsreglern über die Digitaleingänge der Funktionsmodule Standard−I/O oder Application−I/O (z. B. Drehrichtungsumkehr). -
Page 3: Mechanische Installation
Mechanische Installation Mechanische Installation Sie können die Schalter−Poti−Einheit entweder am Kühlkörper des motec oder an einer Wand befestigen. Befestigung am Kühlkörper des motec 1. Befestigungsblech mit 2 Schrauben M4 x 20 und 2 Federblechen 0 am Kühlkörper befestigen. 2. Schalter−Poti−Einheit verdrahten –... -
Page 4: Elektrische Installation
Elektrische Installation Verdrahtung mit Standard−I/O Elektrische Installation Verdrahtung mit Standard−I/O Sollwertvorgabe über Potentiometer und Drehrichtungsumkehr über Schalter Funktionsbeschreibung ƒ Der Ablauf nach dem Ausschalten (STOP) erfolgt an der Quickstop−Rampe (C0105). ƒ Der Ablauf und Hochlauf nach dem Umschalten der Drehrichtung erfolgt an den Rampen C0013 und C0012. - Page 5 Elektrische Installation Verdrahtung Application−I/O Verdrahtung Application−I/O Sollwertvorgabe über Potentiometer und Drehrichtungsumkehr über Schalter Funktionsbeschreibung ƒ Der Ablauf nach dem Ausschalten (STOP) erfolgt an der Quickstop−Rampe (C0105). ƒ Der Ablauf und Hochlauf nach dem Umschalten der Drehrichtung erfolgt an den Rampen C0013 und C0012. Das müssen Sie tun: 1.
- Page 6 Elektrische Installation Andere Anwendungsbeispiele Andere Anwendungsbeispiele Starten/Stoppen (CINH) mit Funktionsmodul Standard−I/O ‚ Schalter−Poti−Einheit Drahtbrücke CINH Reglersperre /CINH Reglerfreigabe Verdrahtung für Starten/Stoppen über Schalter Klemmenbelegung X3/20 gelber Draht X3/28 grauer Draht rosa Draht = unbenutzt DC−Versorgung +20 V Start/Stopp Geeignet isolieren! Starten/Stoppen (CINH) mit Funktionsmodul Application−I/O ...
-
Page 7: Preface And General Information
– together with the Operating Instructions of the corresponding controller. Description The switch/potentiometer unit E82ZBU enables ƒ the selection of an analog setpoint signal for Lenze controllers through the function modules Standard−I/O and Application−I/O. ƒ easy control of Lenze controllers through digital inputs of the function modules Standard−I/O and Application−I/O (e. -
Page 8: Mechanical Installation
Mechanical installation Mechanical installation The switch/potentiometer unit can be mounted to the heatsink of a motec or a wall. Mounting to the heatsink of a motec 1. Mount the mounting plate with 2 screws M4 x 20 and 2 spring steel sheets 0 to the heat sink. -
Page 9: Electrical Installation
Electrical installation Wiring with Standard−I/O Electrical installation Wiring with Standard−I/O Setpoint selection through potentiometer and reversal of direction of rotation through switch Description of the functionality ƒ Deceleration after STOP along the quick stop ramp (C0105). ƒ Deceleration and acceleration after a reversal of the direction of rotation along ramps C0013 and C0012. - Page 10 Electrical installation Wiring with Application−I/O Wiring with Application−I/O Setpoint selection through potentiometer and reversal of direction of rotation through switch Description of the functionality ƒ Deceleration after STOP along the quick stop ramp (C0105). ƒ Deceleration and acceleration after a reversal of the direction of rotation along ramps C0013 and C0012.
- Page 11 Electrical installation Other application examples Other application examples Starting/stopping (CINH) with the function module Standard−I/O ‚ Switch/potentiometer unit Wire bridge CINH Controller inhibit /CINH Controller enable Wiring for start/stop through switch Terminal assignment X3/20 Yellow wire X3/28 Grey wire Pink wire = not used DC supply +20 V Start/stop...
-
Page 12: Avant−Propos Et Généralités
E/S standard ou E/S application (exemple : inversion du sens de rotation). Domaine d’ utilisation Utilisation possible sur les convertisseurs de fréquence 8200 motec à partir de la version suivante (voir plaque signalétique ) : E82MVxxx 4Bxxx 0x0x Equipement livré... -
Page 13: Installation Mécanique
Installation mécanique Installation mécanique L’unité potentiomètre−interrupteur peut être monté soit sur le radiateur du motec soit au mur. Fixation sur le radiateur du motec 1. Fixer la tôle de fixation avec 2 vis M4 x 20 et 2 tôles−ressorts 0 sur le radiateur. 2. -
Page 14: Installation Électrique
Installation électrique Câblage avec E/S standard Installation électrique Câblage avec E/S standard Entrée de la consigne via potentiomètre et inversion du sens de rotation via interrupteur Principe de fonctionnement ƒ Après la coupure (STOP), la décélération s’effectue selon la rampe d’arrêt rapide (C0105). -
Page 15: Principe De Fonctionnement
Installation électrique Câblage avec E/S application Câblage avec E/S application Entrée de la consigne via potentiomètre et inversion du sens de rotation via interrupteur Principe de fonctionnement ƒ Après la coupure (STOP), la décélération s’effectue selon la rampe d’arrêt rapide (C0105). -
Page 16: Remarque Importante
Installation électrique Autres exemples d’ application Autres exemples d’ application Marche/arrêt (CINH) avec le module de fonction E/S standard ‚ Unité potentiomètre−interrupteur Fils de liaison CINH Blocage variateur /CINH Déblocage variateur Câblage pour marche/arrêt via interrupteur Affectation des bornes X3/20 Fil jaune X3/28... - Page 18 © 07/2011 Lenze Drives GmbH Service Lenze Service GmbH Postfach 10 13 52 Breslauer Straße 3 D−31763 Hameln D−32699 Extertal Germany Germany +49 (0)51 54 / 82−0 00 80 00 / 24 4 68 77 (24 h helpline) Ê Ê...
