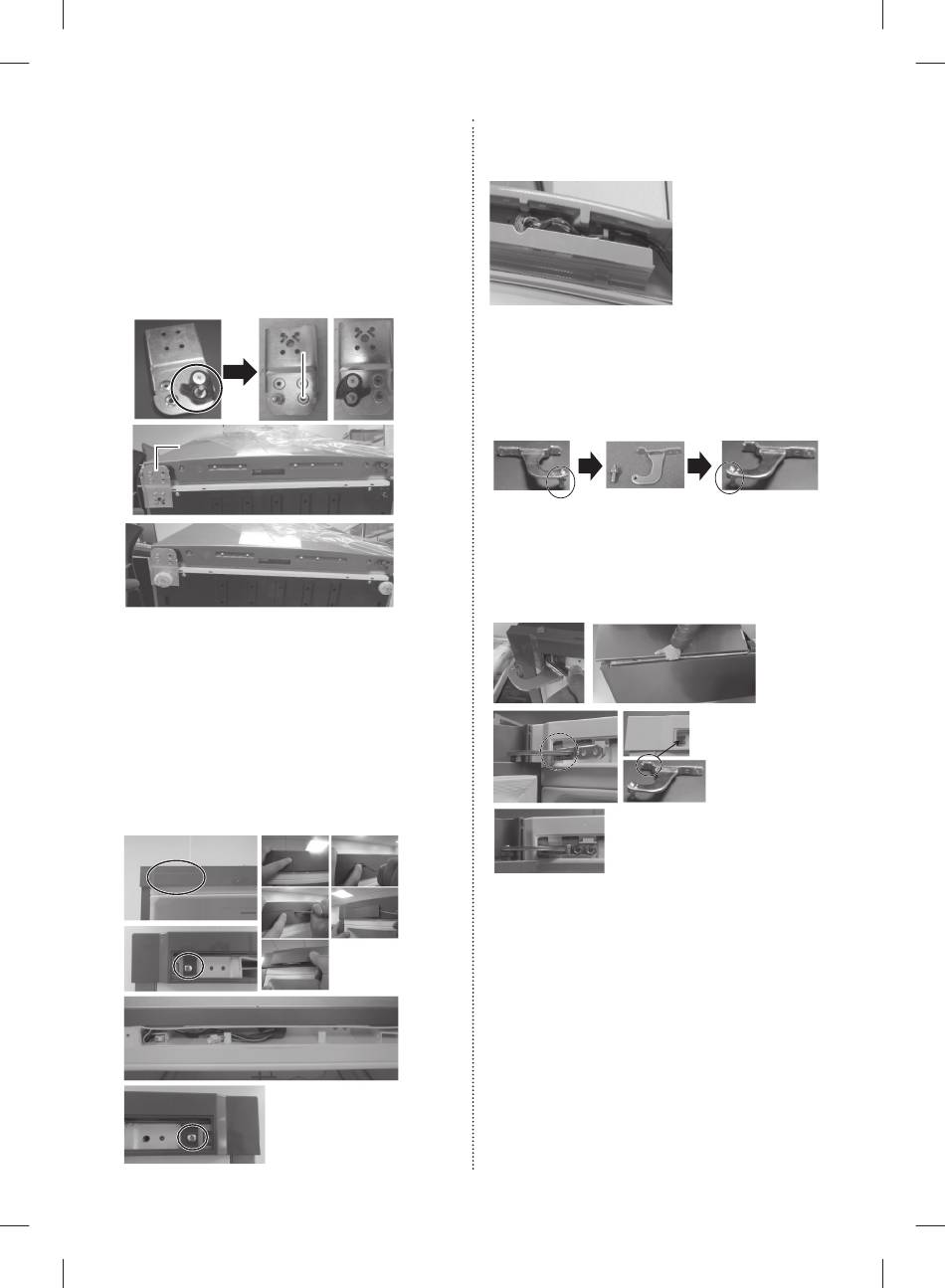

15. Inversez la position de la charnière inférieure et
du pied. (Droite -> gauche)
Assemblez la charnière inférieure après avoir
placé la porte du congélateur sur la charnière
centrale.
• Démontez le système de fermeture automatique
du guide et l'articulation de l'axe.
• Assemblez l'articulation de l'axe et le système
de fermeture automatique du guide comme
indiqué sur cette fi gure.
Articulation de l'axe Articulation de l'axe
Pied de la charnière Pied de la charnière
16. Placez la commande sur la protection à
l'extérieur de la commande sur le cache
comme indiqué sur la fi gure (1).
Retirez la vis et démontez la commande sur
le cache (2), retournez la direction du volet de
protection des câbles (3) sur le côté opposé
sur la porte du réfrigérateur (uniquement pour
les modèles avec affi chage sur la porte).
Montez la commande sur le cache avec une vis
comme indiqué sur la fi gure (4).
(1) (1)
(2) (2)
(3) (3)
(4) (4)
28_ fonctionnement
DA68-02833Q-12.indb 28 DA68-02833Q-12.indb 28
(1-1) (1-1) (1-2) (1-2)
(1-3) (1-3) (1-4) (1-4)
(1-5) (1-5)
17. Retournez la direction du volet de protection
des câbles sur le côté opposé comme indiqué
sur la fi gure.
18. Utilisez une clé de 11 mm pour séparer l'axe
de la charnière supérieure.
Retournez la charnière supérieure et remontez
l'axe de la charnière supérieure.
19. Insérez la charnière supérieure pour légèrement
agrandir le trou, puis retirez la charnière
supérieure pour monter la porte du réfrigérateur.
Étapes de montage
1. Montez la charnière supérieure sur la porte du
réfrigérateur.
2. Montez la charnière centrale sur la porte du
réfrigérateur.
3. Insérez la charnière supérieure sur le châssis.
4. Montez la vis.
