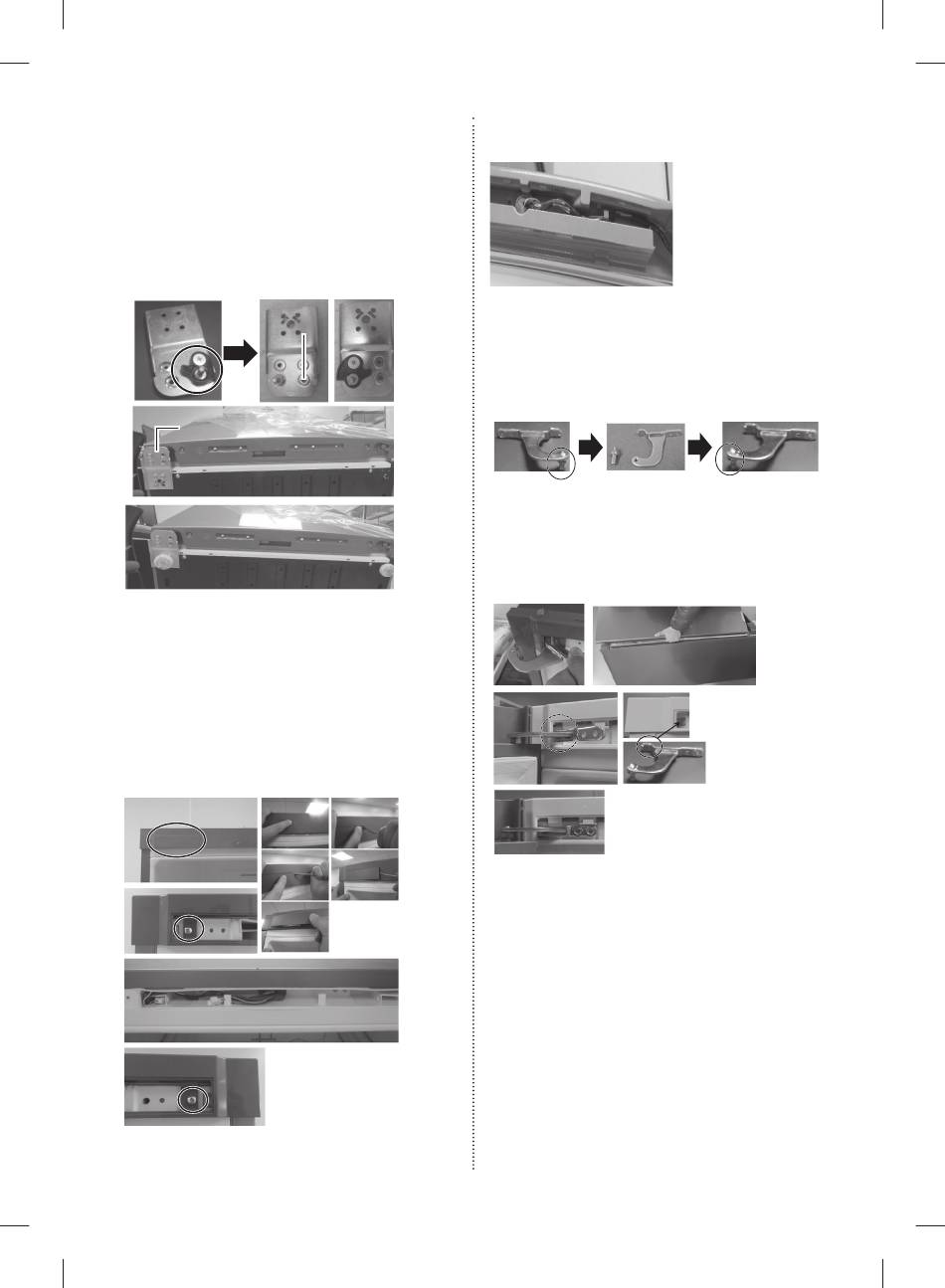

15. Invertire la posizione della cerniera inferiore e
del piedino. (Destra -> Sinistra)
Assemblare la cerniera inferiore dopo avere
montato la porta freezer sulla cerniera centrale.
• Disassemblare la guida della chiusura
automatica e il perno della cerniera.
• Assemblare il perno della cerniera e la guida
della chiusura automatica come mostrato
nell'immagine.
Perno della cerniera Perno della cerniera
Piedino di appoggio cerniera Piedino di appoggio cerniera
16. Estrarre la piastrina del tappo dalla piastrina del
coperchio, come mostrato nell'immagine (1).
Rimuovere la vite e smontare la piastrina del
coperchio (2), invertire la direzione della porta
cablata (3) sul lato inverso della porta frigo (solo
per porte dotate di display).
Assemblare la piastrina del coperchio con una
vite, come mostrato nell'immagine (4).
(1) (1)
(2) (2)
(3) (3)
(4) (4)
28_ funzionamento
DA68-02833Q-12.indb 28 DA68-02833Q-12.indb 28
(1-1) (1-1) (1-2) (1-2)
(1-3) (1-3) (1-4) (1-4)
(1-5) (1-5)
17. Invertire la direzione del coprifi lo sul lato
opposto, come mostrato nell'immagine.
18. Utilizzare una chiave da 11 mm per separare il
perno della cerniera superiore.
Ruotare la cerniera superiore e fi ssare
nuovamente il perno della cerniera superiore.
19. Inserire la cerniera superiore per ingrandire
leggermente il foro, quindi estrarla per montare
la porta frigo.
Fasi di montaggio
1. Montare la cerniera superiore sulla porta frigo.
2. Montare la cerniera centrale sulla porta frigo.
3. Inserire la cerniera superiore nel telaio.
4. Avvitare le viti.
