4 Utilisation

4 Utilisation
4.1. Vue d'ensemble des éléments de commande
9
8
7
6
5

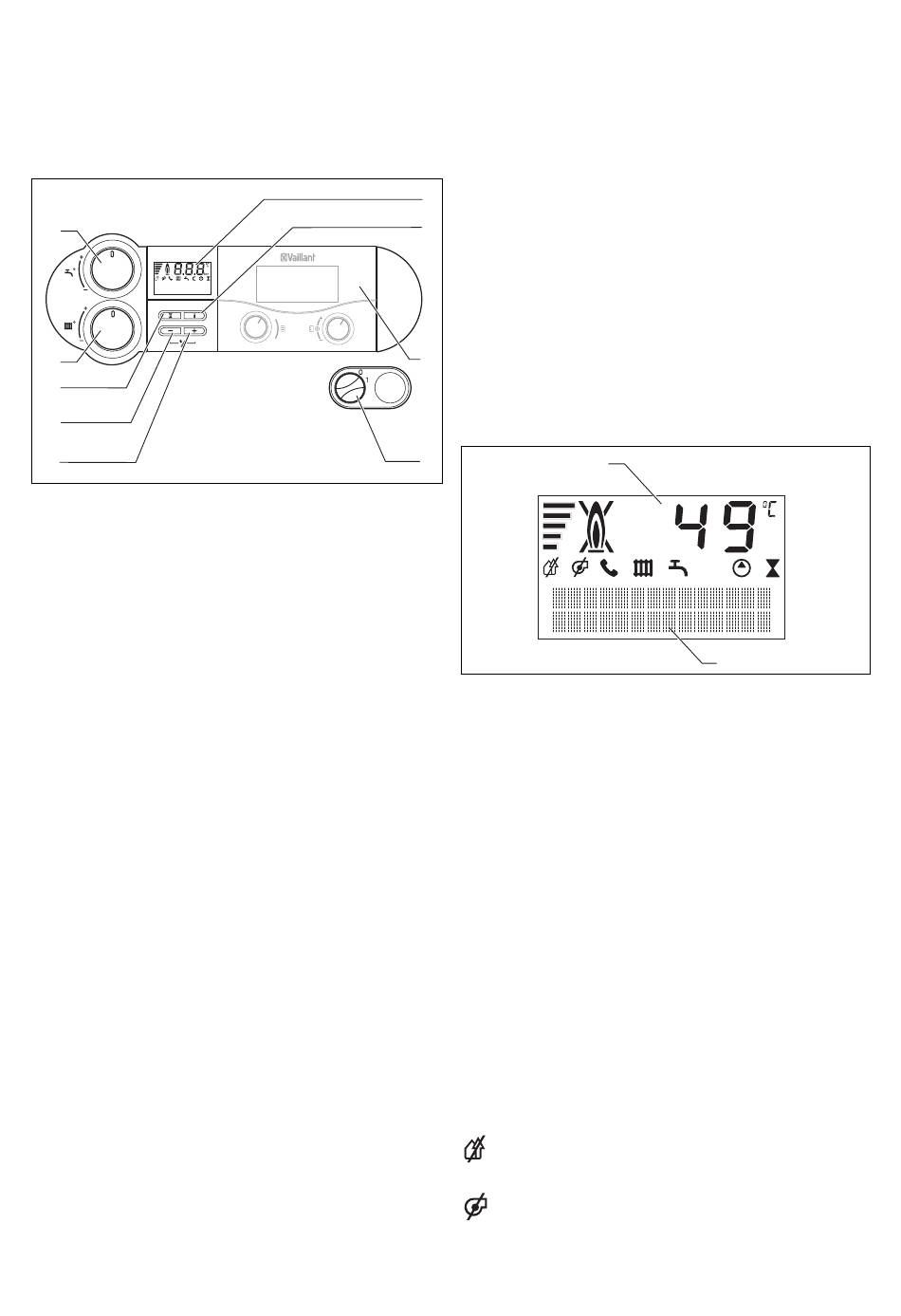

Fig. 4.1 Eléments de commande ecoCRAFT exclusiv
Pour ouvrir les panneaux avant, saisissez la poignée et
soulevez-la. Les éléments de commande qui sont alors
visibles ont les fonctions suivantes (cf. fig. 4.1) :
1 Ecran d'affichage de la température actuelle de
départ du chauffage, de la pression de remplissa-
ge de l'installation de chauffage, du type de fonc-
tionnement ou de certaines informations supplé-
mentaires
2 Touche « i » permettant d'obtenir des informa-
tions
3 Régulation intégrée (accessoire)
4 Commutateur principal de mise en marche/arrêt
de l'appareil
5 Touche « + » permettant de passer aux pages
suivantes de l'affichage écran (pour l'installateur
dans le cadre des travaux de réglage et la re-
cherche d'erreurs) ou d'afficher la température
du ballon (VKK avec sonde du ballon)
6 Touche « - » permettant de passer aux pages
précédentes de l'affichage écran (pour l'installa-
teur pour les travaux de réglage et la recherche
d'erreurs) ou d'afficher le pression de remplissa-
ge de l'installation de chauffage sur l'écran
7 Touche « Réinitialisation » permettant de réini-
tialiser certaines anomalies
8
8 Bouton rotatif de réglage de la température de
départ du chauffage. En cas d'exploitation des
modèles VRC 430, 630, VRS 620, positionnez ce
bouton sur la butée droite afin que la températu-
re de départ maximale pour le régulateur ne soit
1
pas limitée.
2
9 Sélecteur permettant de régler la température
du ballon (pour les appareils raccordés à un bal-
lon d'eau chaude sanitaire VIH). En cas d'utilisa-
tion du modèle VRC 430 pour la commande de la
température du ballon, positionnez le sélecteur
sur la butée droite afin que la plage de fonction-
3
nement du régulateur d'eau chaude dans le
VRC 430 ne soit pas limitée.
Système d'information et d'analyse numérique
4
Fig. 4.2 Affichage ecoCRAFT exclusiv
Les appareils ecoCRAFT exclusiv sont équipés d'un sys-
tème d'information et d'analyse numérique. Ce système
vous fournit des informations à propos de l'état de ser-
vice de votre appareil et vous aide, le cas échéant, lors
de la suppression d'anomalies.
Durant le fonctionnement normal de l'appareil, la tem-
pérature actuelle de départ du chauffage est affichée
sur l'écran (1) (49 °C dans l'exemple). En présence
d'anomalies, l'affichage de la température est remplacé
par le code d'erreur correspondant. En outre, votre
ecoCRAFT exclusiv dispose d'un affichage de texte en
clair qui fournit des informations complémentaires.
11
Affichage de la température actuelle de départ du
chauffage, de la pression de remplissage de l'ins-
tallation de chauffage ou affichage d'un code
d'état ou d'erreur
12
Texte explicatif
Les symboles affichés vous fournissent également
les informations suivantes :
Anomalie dans la conduite d'air/d'évacuation des
produits de combustion
Anomalie dans la conduite d'air/d'évacuation des
produits de combustion
