Mesure de la tension AC
1. Branchez le fil d'essai rouge au connecteur V Ω (C) et le fil d'essai noir au connecteur COM
(E).
2. Positionnez le commutateur de sélection des fonctions sur 750 V AC.
3. Placez les pointes des sondes d'essai sur le circuit testé.
4. Notez la valeur de tension affichée.
Mesure de la tension DC
1. Branchez le fil d'essai rouge au connecteur V Ω et le fil d'essai noir au connecteur COM.
2. Positionnez le commutateur de sélection des fonctions sur 1000V DC.
3. Placez les pointes des sondes d'essai sur le circuit testé.
4. Notez la valeur de tension affichée.

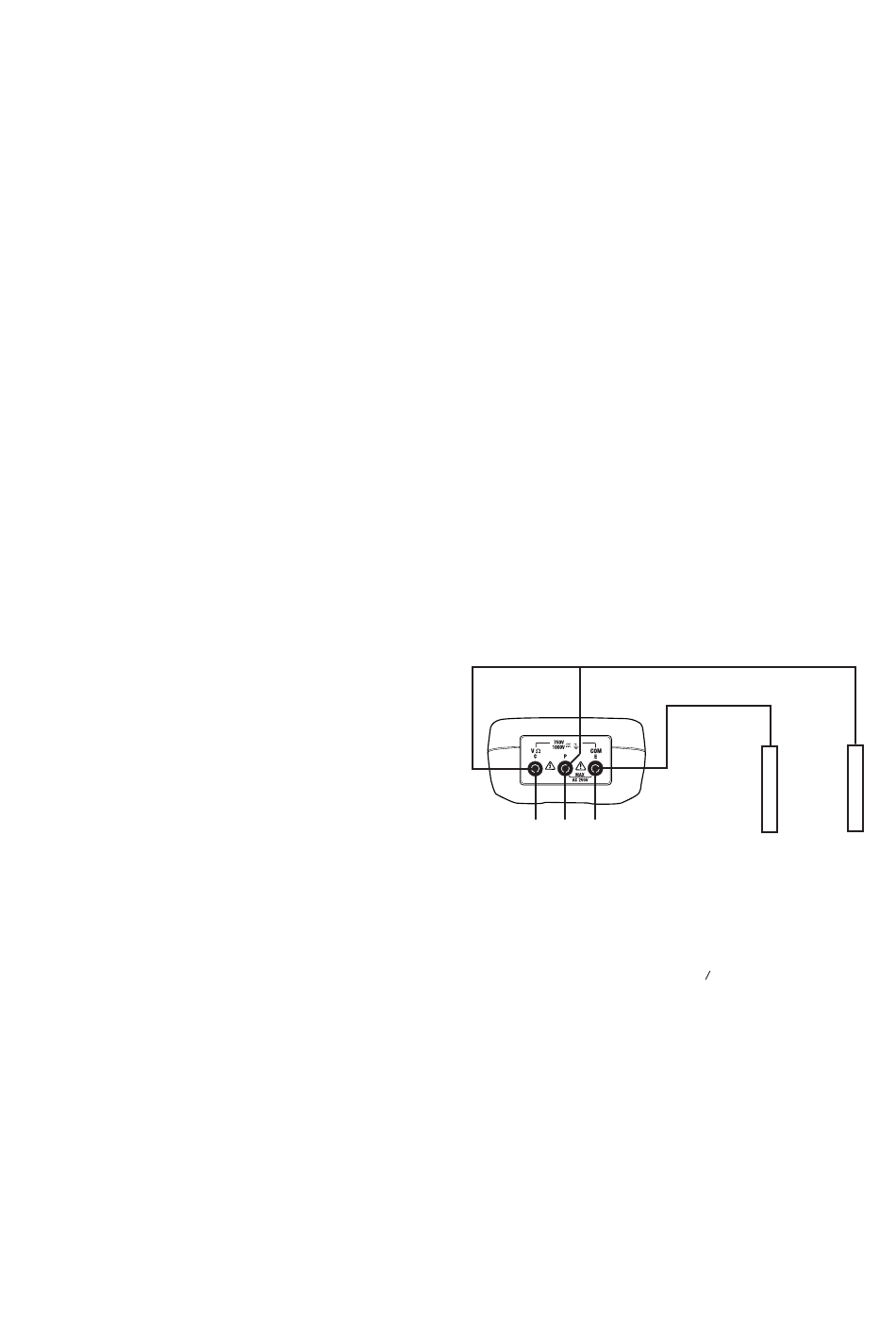

Mesure de résistance de masse à trois bornes
1. À l'aide du rouge et vert (1.5m) Câbles de test avec les pinces crocodile,
connectez l'une des fiches bananes de le cordon de test ROUGE à la VΩ(C) connecteur (rouge) et
l'autre à la classe P (jaune) du connecteur sur le compteur.
2. Connectez le câble de test vert (1,5 m) avec la pince crocodile à la COM (E) (connecteur vert) sur le
doseur.
3. Régler le sélecteur de fonction à l'une des positions de la résistance de la masse. (20, 200, 2000Ω)
4. Effectuer le réglage du zéro comme décrit ci-dessus.
5. Connecter le fil rouge et vert sur le sol des pinces d'essai ou tout autre élément à tige être mesurée.
4. Appuyez sur le bouton TEST. L'icône " " clignote et le signal sonore retentit.
5. Noter la résistance indiquée sur l'affichage.
6. Appuyez sur le bouton TEST pour arrêter le test.
1 2 3
6
4 5
