Mettez le serveur hors tension
2.
Supprimez toute alimentation :
a.
Débranchez chaque cordon d'alimentation de la source d'alimentation.
b.
Débranchez chaque cordon d'alimentation du serveur.
3.
Effectuez l'une des actions suivantes :
Sortez le serveur du rack
●
Retirez le serveur du rack
●
4.
Retirez le panneau d'accès
5.
Retirez le déflecteur d'air
6.
Le cas échéant, retirez la cage adaptatrice PCI principale
à la page
7.

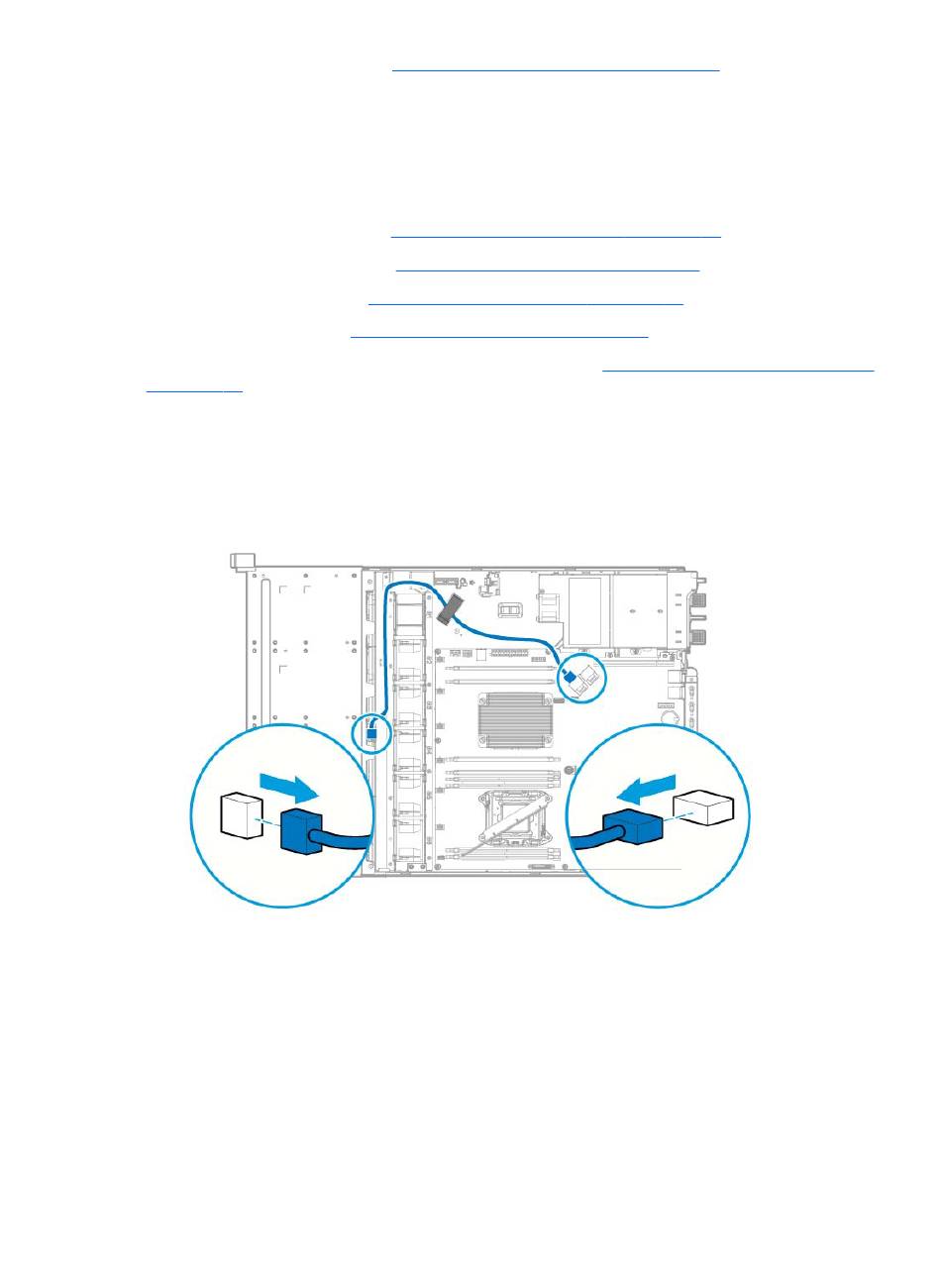

Retirez le câble mini-SAS du lecteur hot-plug LFF à 4 baies existant :
a.
Déconnectez le câble mini-SAS existant du fond de panier de lecteur et du connecteur
mini-SAS sur la carte mère.
b.
Dégagez le câble mini-SAS du clip de câble blanc situé sur le côté gauche du châssis.
8.
Installez le module HBA :
a.
Retirez le capot du connecteur 3 PCIe3 x8 embarqué.
46
Chapitre 4 Installation des options matérielles
(Mise hors tension du serveur à la page
(Extraction du serveur du rack à la page
(Retrait du serveur du rack à la page
(Retrait du panneau d'accès à la page
(Retrait du déflecteur d'air à la page
23).
15).
15).
17).
19).
21).
(Retrait des cages adaptatrices PCI
